РАЗДЕЛ 2 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
3122746
– Подъемник JLG –
2-1
РАЗДЕЛ 2. ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ
С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
Данный раздел посвящен техобслуживанию стреловых
подъемников серий 400, 450/510, 600A, 600S, 800A,
800S, 1250AJP и 1200/1350
2.1 ОПИСАНИЕ
Система состоит из модуля СИН, четырех cдвиговых
балочных силоизмерительных элементов (датчиков),
жгута проводов и различных кронштейнов и крепежа.
Модуль СИН монтируется на платформе на
кронштейне под блоком управления (над
поворотным устройством). Сдвиговые балочные
силоизмерительные элементы устанавливаются
между платформой и опорной конструкцией таким
образом, что все опорное усилие от платформы
передается через них (для измерения). Четыре
cдвиговых балочных силоизмерительных элемента
подключаются непосредственно к модулю СИН. Жгут
проводов соединяет модуль СИН с главной системой
управления.
2.2 УСТАНОВКА

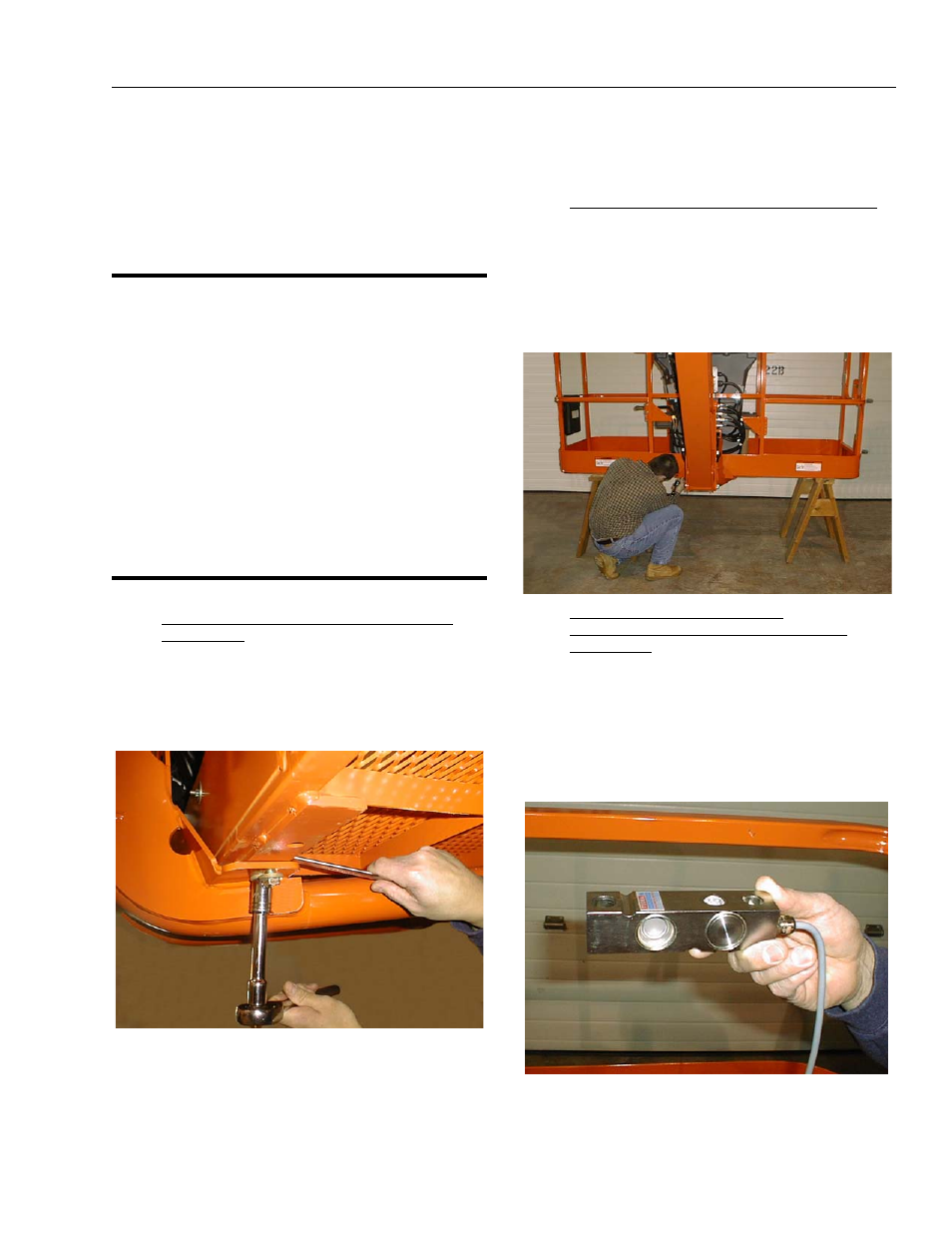

1. Отпустите крепления платформы к опорной
конструкции. Установите платформу над двумя
пильными козлами или иным опорным
устройством, способным выдерживать до 160 кг.
Установите платформу на удобной высоте.
Отпустите, но не извлекайте четыре болта с
шестигранной головкой 3/4 дюйма и телом 1/2
дюйма, которые крепят платформу к опоре.
2. Отделите платформу от опорной конструкции.
Плавно опустите платформу на пильные козлы
или опорное устройство (используя
вспомогательный силовой блок с пульта
управления с земли). Снимите крепления
платформы к опорной конструкции, и выбросьте
их (для установки необходимо использовать
новый крепеж, поскольку он будет затягиваться
согласно спецификации).
3. Установите cдвиговые балочные
силоизмерительные элементы на опорной
конструкции. Внимательно рассмотрите Ðèñ. 2-2. ,
Установка системы измерения нагрузки (лист 2 из
2) , где показано, как эти компоненты
устанавливаются на опорной конструкции
платформы. Установите один cдвиговый балочный
силоизмерительный элемент наверху опорной
конструкции так, чтобы ориентирующая стрелка
была направлена вниз (паз рядом с единственным
монтажным отверстием направлен вверх).
