РАЗДЕЛ 2 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
2-6
– Подъемник JLG –
3122746

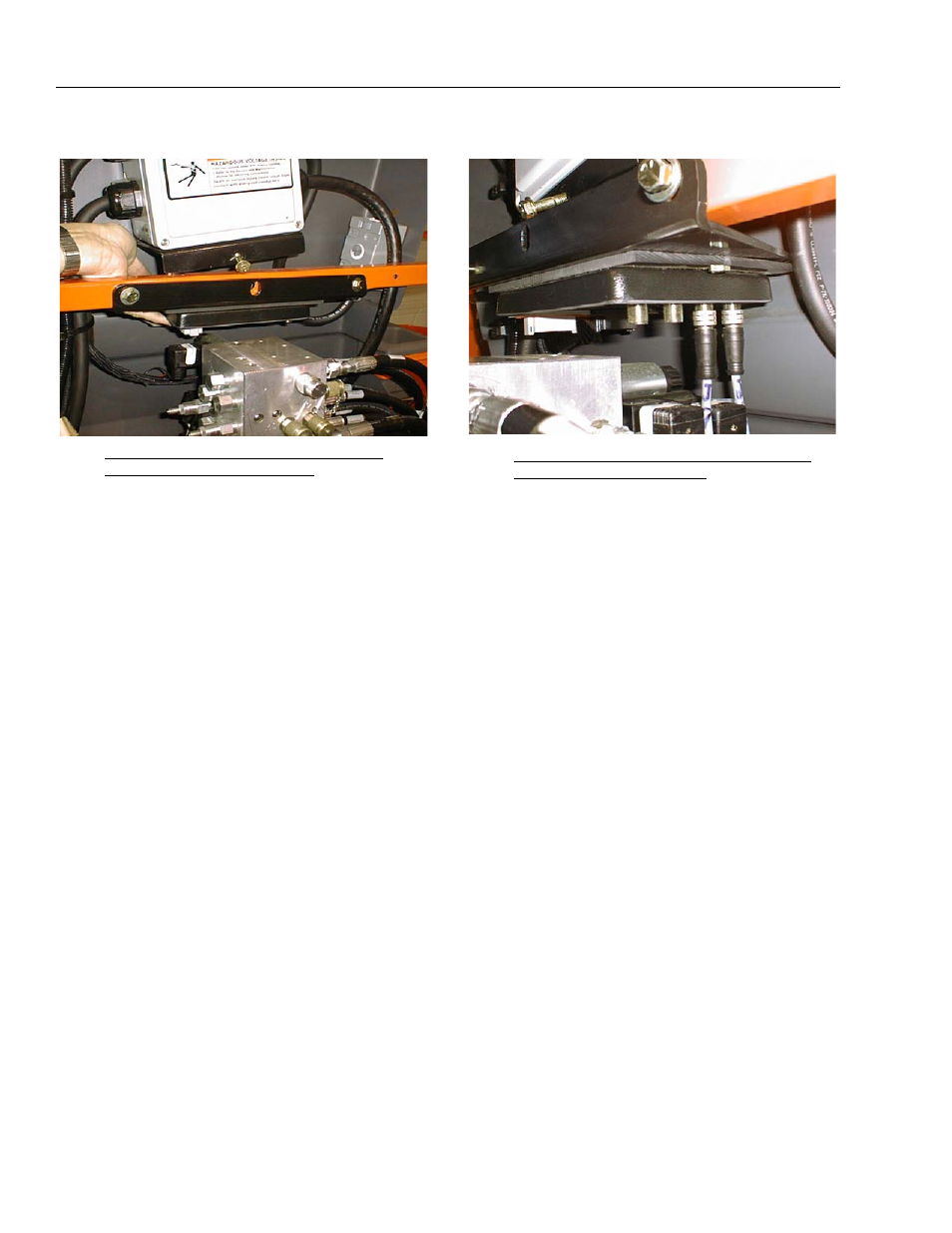

8. Установите разъемы cдвиговых балочных
силоизмерительных элементов. Найдите разъем
заднего правого силоизмерительного элемента
(если смотреть из обычного положения
оператора, использующего пульт управления на
платформе). Вставьте задний правый разъем в
разъем J8 модуля СИН, аккуратно вращая
запрессованную часть разъема, пока фигурные
вырезы не совместятся, а затем затяните
рифленый корпус. Сначала затяните его рукой
(не сорвите резьбу), а затем аккуратно затяните
его небольшими пассатижами с фиксатором.
Разъем должен быть закреплен подобным
способом, чтобы сжать кольцевое уплотнение и
не допустить попадания влаги; однако не
перетягивайте его, чтобы не повредить модуль
СИН. Вставьте задний левый разъем в J7,
передний правый разъем - в J6 и передний левый
разъем - в J5. Аккуратно сверните излишек
провода и скрепите его обвязными хомутами,
чтобы его можно было поместить под местом
установки модуля LSS. Убедитесь, что весь
излишек провода остается в пределах
платформы и не мешает перемещению
гидравлических шлангов у поворотного
устройства.
9. Подсоедините систему измерения нагрузки к
главной системе управления. Убедитесь, что
главная система управления отключена, нажав
кнопку аварийного останова на пульте
управления с земли. Вставьте черный 12-
контактный разъем Deutsch имеющегося жгута
проводов в разъем J2 модуля СИН (системный
интерфейс - связь), чтобы установить
соединение для анализатора JLG. На машинах
одинарной грузоподъемности не подсоединяйте
красный/желтый провод. На машинах двойной
грузоподъемности извлеките оранжевый
клиновой контакт из серого 12-контактного
разъема Deutsch и вставьте красный/желтый
провод в гнездо 9 для машин с номинальной
грузоподъемностью 230 / 340 кг или в гнездо
8 для машин с номинальной грузоподъемностью
230 / 450 кг. Вставьте оранжевый клиновой
контакт, установите в неиспользуемые гнезда
герметизирующие заглушки и вставьте серый 12-
контактный разъем Deutsch в разъем J1 модуля
