РАЗДЕЛ 3 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ЭЛЕКТРОПРИВОДОМ
3-6
– Подъемник JLG –
3122746

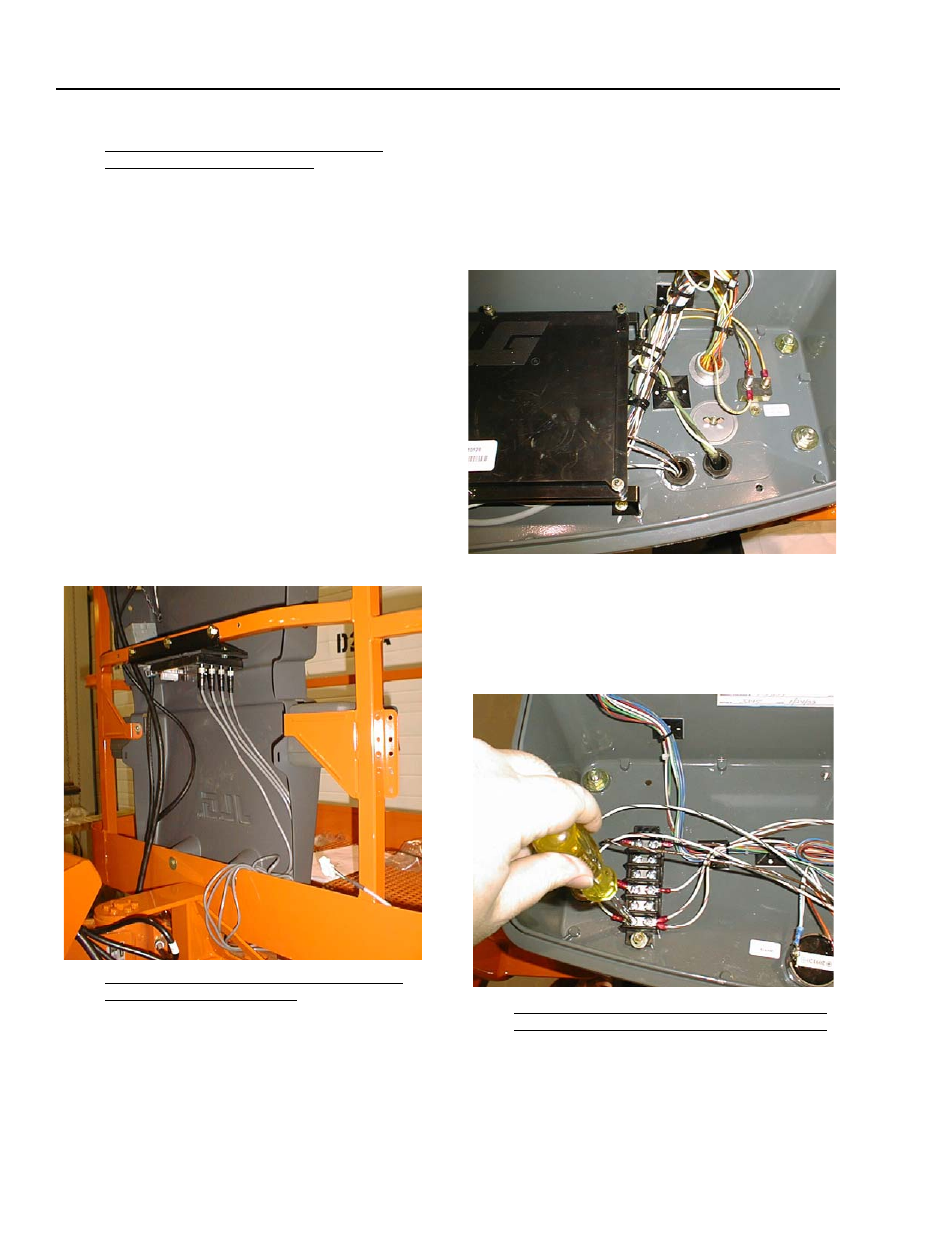

8. Установите разъемы cдвиговых балочных
силоизмерительных элементов. Найдите разъем
заднего правого силоизмерительного элемента
(если смотреть из обычного положения
оператора, использующего пульт управления
на платформе). Вставьте задний правый разъем
в разъем J8 модуля СИН, аккуратно вращая
запрессованную часть разъема, пока фигурные
вырезы не совместятся, а затем затяните
рифленый корпус. Сначала затяните его рукой
(не сорвите резьбу), а затем аккуратно затяните
его небольшими пассатижами с фиксатором.
Разъем должен быть закреплен подобным
способом, чтобы сжать кольцевое уплотнение
и не допустить попадания влаги; однако не
перетягивайте его, чтобы не повредить модуль
СИН. Вставьте задний левый разъем в J7,
передний правый разъем в J6, и передний левый
разъем в J5. Аккуратно сверните излишек
провода и скрепите его обвязными хомутами,
чтобы его можно было поместить под местом
установки модуля LSS. Убедитесь, что весь
излишек провода остается в пределах
платформы и не мешает перемещению
гидравлических шлангов у поворотного
устройства.
9. Подсоедините систему измерения нагрузки к
главной системе управления. Убедитесь, что
главная система управления отключена, нажав
кнопку аварийного останова на пульте
управления с земли. Вставьте черный 12-
контактный разъем Deutsch имеющегося жгута
проводов в разъем J2 модуля СИН (системный
интерфейс - связь), чтобы установить
соединение для анализатора JLG. Вставьте
разъем Deutsch в разъем J1 модуля СИН
(системный интерфейс - питание и цифровой
сигнал).
Вставьте разъем с зажимом в модуль платформы
и проложите жгут проводов от серого 12-
контактного разъема Deutsch к блоку управления
с платформы.
Проложите провода под модулем. Установите
заглушки на три провода жгута в блоке
управления с платформы в соответствии со
схемой проводки системы измерения нагрузки.
Согласуйте цвета и номера проводов жгута
проводов СИН с проводами главной системы
управления.
10. Настройте главную систему управления, чтобы
ввести систему измерения нагрузки в действие.
Включите главную систему управления, оттянув
кнопку аварийного останова на пульте
управления с земли. Вставьте кабель
анализатора JLG в разъем для анализатора
главной системы управления на пульте
