РАЗДЕЛ 2 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
3122746
– Подъемник JLG –
2-19
Таблица 2-5. Разъем системного интерфейса модуля
СИН - питание и цифровой сигнал (J1 - серый)
Контакт
Сигнал
Описание
1
VBAT
Положительное напряжение питания
от главной системы управления (12 -
24 В)
2
GND
Отрицательное напряжение питания
от главной системы управления (0 В)
3
GND-2
Подсоединяется к GND
4
N/C
Не используется
5
DO1
Выход индикатора перегрузки
(нормальный =VBAT / перегрузка = 0 В)
6
DO2
Выход индикатора сигнализации
(нормальный =VBAT / перегрузка =
VBAT в течение 5 сек, 0 В в течение 2
сек)
7
DI3
Не используется
8
DI2
Выбор параметра персонализации
OVERLD3 (нет = 0 В / да = VBAT)
9
DI1
Выбор параметра персонализации
OVERLD2 (нет = 0 В / да = VBAT)
10
GND-2
Подсоединяется к GND
11
VBAT-2
Подсоединяется к VBAT
12
VBAT-2
Подсоединяется к VBAT
Таблица 2-6. Разъем системного интерфейса модуля
СИН - связь (J1 - черный)
Контакт
Сигнал
Описание
1
APWR
Стабилизированное напряжение
питания анализатора JLG (контакт 1
анализатора; прибл. 12 В)
2
TX
RS-232 анализатора JLG (контакт 3
анализатора)
3
TRP1
Заглушка шины CAN - 120 Ом
4
CANH-1
Высокое напряжение интерфейса
шины CAN
5
CANS-1
Вывод на экран шины CAN (не тоже,
что и GND)
6
CANH-2
Подсоединяется к CANH-1
7
CANL-2
Подсоединяется к CANL-1
8
CANS-2
Подсоединяется к CANS-1
9
CANL-1
Низкое напряжение интерфейса шины
CAN
10
TRP2
Заглушка шины CAN - 120 Ом
11
RX
RS-232 анализатора JLG (контакт 2
анализатора)
12
GND
Земля анализатора JLG (контакт 4
анализатора)
Таблица 2-7. Разводка контактов разъема
силоизмерительных элементов модуля СИН (J5, J6,
J7, J8)
Контакт
Сигнал
Описание
1
+ Signal
Положительный выход датчика
(прибл. 2,5 В)
2
Cal Clock
Последовательный сигнал
синхронизации к встроенной памяти
датчика
3
- Excitation
Отрицательное напряжение питания
датчика (прибл. 0 В)
4
+Excitation
Положительное напряжение питания
датчика (прибл. 5 В)
5
- Signal
Отрицательный выход датчика (прибл.
2,5 В)
6
Cal Data
Последовательный сигнал данных из
встроенной памяти датчика

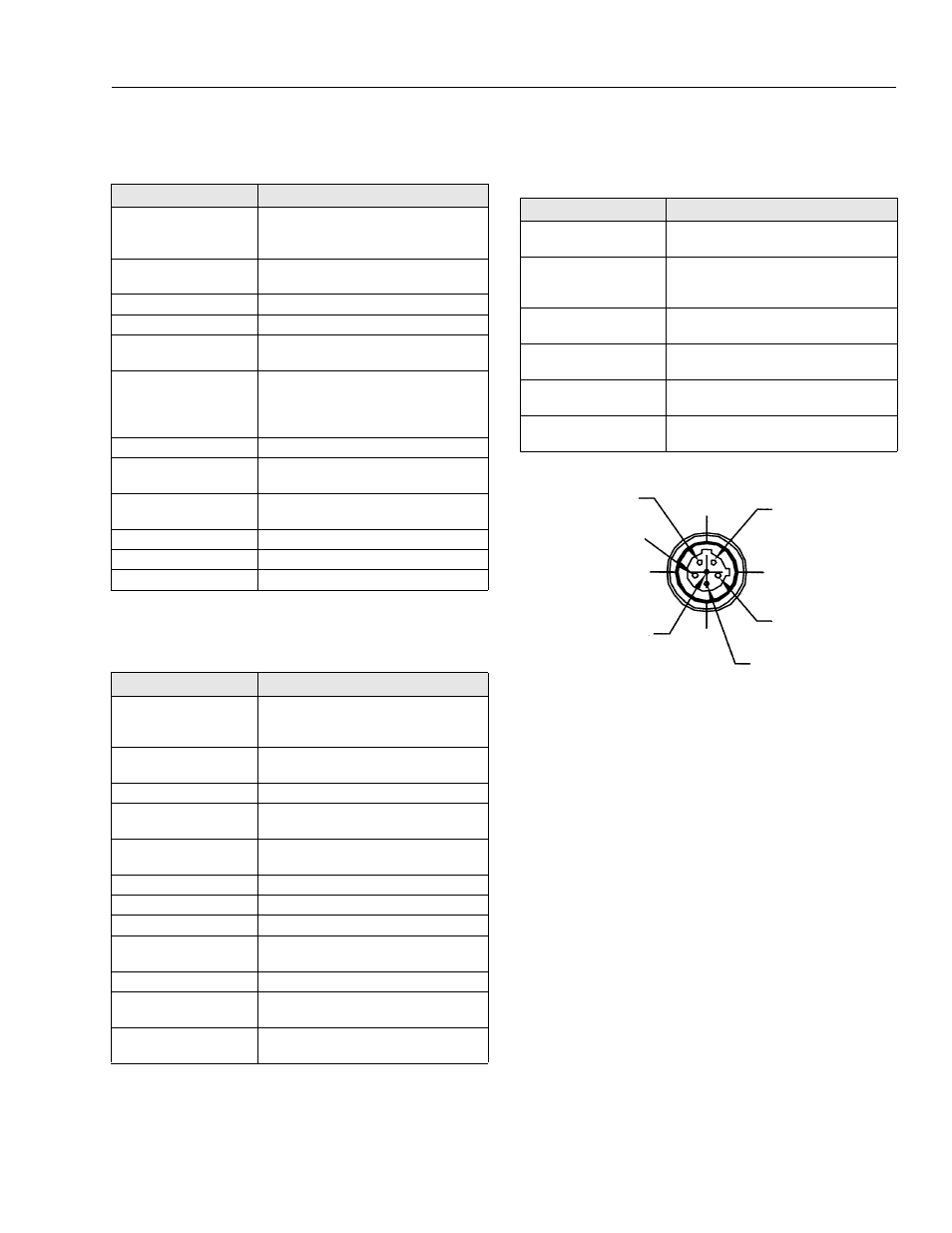

Рисунок 2-3. Разводка контактов разъема
силоизмерительных элементов модуля СИН
(J5, J6, J7, J8)
ПРИМЕЧАНИЕ: Физический разъем - вид на конец
кабеля
КОНТАКТ 5
КОНТАКТ 4
КОНТАКТ 6
КОНТАКТ 1
КОНТАКТ 2
КОНТАКТ 3
