РАЗДЕЛ 2 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
3122746
– Подъемник JLG –
2-7
СИН (системный интерфейс - питание и
цифровой сигнал).

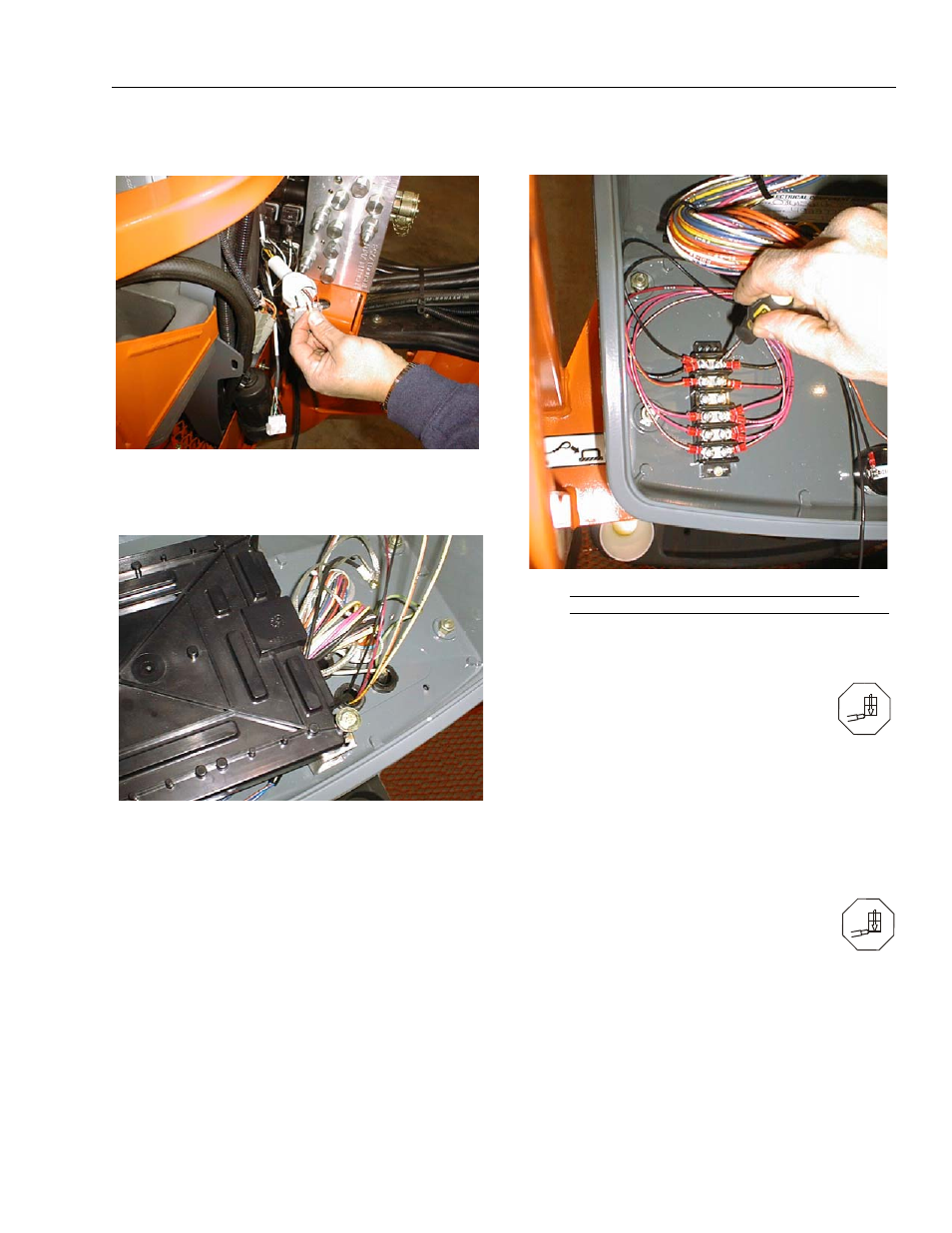

Проложите жгут проводов от серого 12-
контактного разъема Deutsch к блоку управления
с платформы через разъем с зажимом.
Установите заглушки на четыре провода жгута в
блоке управления с платформы в соответствии
со схемой проводки системы измерения нагрузки.
Согласуйте цвета и номера проводов жгута
проводов СИН с проводами главной системы
управления.
10. При необходимости установите сигнальную
лампу перегрузки на пульте управления с земли.
Откройте главную распределительную коробку
и убедитесь, что сигнальная лампа перегрузки
установлена в панели индикаторов.
Можно также наблюдать за
появлением символа перегрузки на
панели индикаторов пульта
управления с земли во время
включения питания, когда переключатель с
ключом установлен в положение ЗЕМЛЯ. Если он
присутствует, пропустите этот шаг процедуры.
Перед установкой сигнальной лампы перегрузки
сначала перечитайте раздел «Разъем AMP» в
руководстве по техобслуживанию машины, где
содержатся подробные инструкции, касающиеся
системы разъемов.
После этого смонтируйте лампу,
вставив ее в отверстие позади
символа перегрузки и повернув ее до
фиксации. Проложите коричневый/
белый и черный провода из дверцы к разъему J4
модуля управления с земли и закрепите провода
обвязными хомутами. Извлеките разъем J4
(синий) из модуля управления с земли, отжав
запорный язычок отверткой с лезвием шириной
4,8 мм. Подденьте красный клиновой фиксатор,
