РАЗДЕЛ 2 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ПРИВОДОМ ОТ ДВИГАТЕЛЯ

3122746

– Подъемник JLG –

2-5

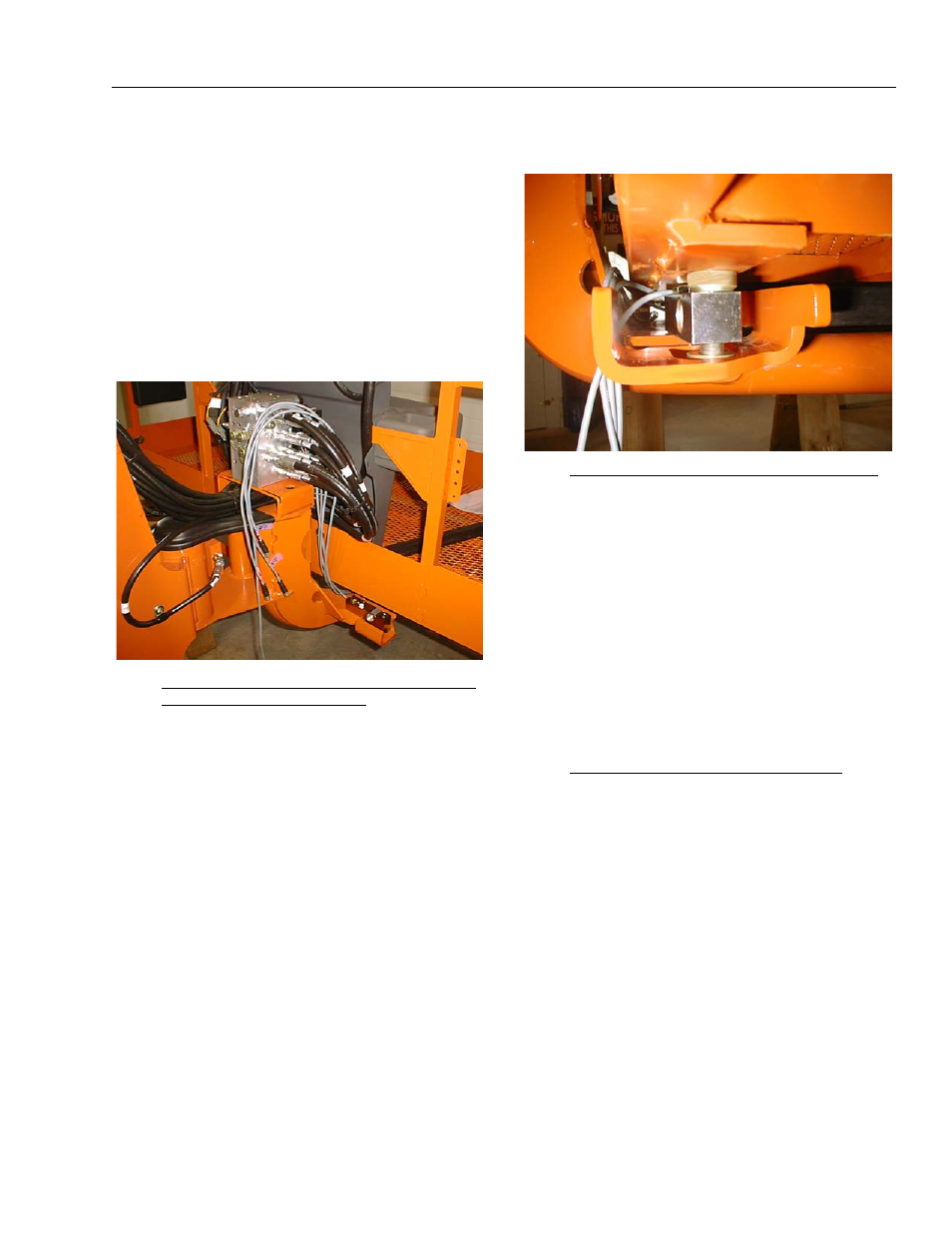

Проложите проводку заднего датчика через
большое отверстие в швеллере. Для двух задних
cдвиговых балочных силоизмерительных
элементов предусмотрен дополнительный щиток
(защищающий зону выхода кабеля). Закрепите
кабельные хомуты в швеллере (3 небольших
хомута с каждой стороны), чтобы надлежащим
образом закрепить проводку в швеллере. На этом
этапе протяните провода всех четырех cдвиговых
балочных силоизмерительных элементов через
швеллеры к месту крепления модуля СИН. Не
допускайте, чтобы излишки проводов свисали
под платформой (они будут свернуты рядом с
модулем СИН).

5. Установите платформу на cдвиговые балочные

силоизмерительные элементы. Аккуратно
подведите опорную конструкцию к платформе
(используя вспомогательный силовой блок с
пульта управления с земли). Выполните
окончательную регулировку, перемещая
платформу на пильных козлах или бочках.
На этом этапе важно не повредить проводку
датчиков. Изучите установочный чертеж в
отношении размещения компонентов. Вставьте
снизу болты с шестигранной головкой 3/4 дюйма
и телом 1/2 дюйма с шайбами, которые крепят
платформу к cдвиговым балочным
силоизмерительным элементам. Установите
распорные втулки поверх силоизмерительных
элементов (между платформой и датчиком)
конической стороной к датчику. Установите

шестигранную стопорную гайку наверху
платформы, но не затягивайте ее полностью.

6. Затяните весь крепеж согласно спецификации.

Сначала убедитесь, что платформа полностью
покоится на опорной конструкции (отрегулируйте
с помощью вспомогательного силового блока с
пульта управления с земли). Затяните два болта
с шестигранной головкой 3/4 дюйма и телом 1/2
дюйма между опорной конструкцией платформы
и силоизмерительными элементами балочного
типа до 105 Нм (75 фунтофутов) (на всех четырех
датчиках) так, чтобы отверстия для доступа в
кронштейнах ограждения cдвиговых балочных
силоизмерительных элементов для болтов с
телом 5/8 дюйма были совмещены. После этого
затяните болты с телом 5/8 дюйма и головкой
15/16 дюйма между платформой и
силоизмерительными элементами до 68 Нм
(50 фунтофутов) (на всех четырех датчиках).

7. Смонтируйте модуль СИН на платформе.

Закрепите модуль СИН на кронштейне с
помощью крепежа, указанного на чертеже
установки. После этого установите этот узел на
среднем поручне платформы (при
необходимости просверлите отверстие в среднем
поручне).
