РАЗДЕЛ 2 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
2-8 – Подъемник JLG – 3122746
переместив его в открытое положение для
вставления контактов, но не извлекайте его.
Извлеките герметизирующие заглушки
небольшими пассатижами, вращая их из стороны
в сторону. Вставьте коричневый/белый провод в
J4-14 (выход лампы), а черный провод - в J4-32
(земля). (Если J4-32 уже используется,
подсоедините черный провод к земле последней
индикаторной лампы в цепи.) Закройте красный
клиновой фиксатор, равномерно вдавив его
внутрь. Вставьте разъем J4 обратно в модуль
управления с земли, убедившись, что запорные
язычки защелкнулись.
11. Настройте главную систему управления, чтобы
ввести систему измерения нагрузки в действие.
Включите главную систему управления, оттянув
кнопку аварийного останова на пульте
управления с земли. Вставьте кабель
анализатора JLG в разъем для анализатора
главной системы управления на пульте
управления с земли или с платформы (не путайте
разъемы для анализатора главной системы
управления и модуля СИН).
Введите пароль для уровня доступа 1 (33271).
Затем войдите в подменю MACHINE SETUP,
LOAD и выберите «2=CUTOUT PLT». Нажмите
ПРАВУЮ СТРЕЛКУ для просмотра подменю
MACHINE SETUP, LOAD TYPE. Установите его на
«1=4 UNDER BASKET», чтобы выбрать систему
измерения нагрузки с четырьмя cдвиговыми
балочными силоизмерительными элементами,
установленными под платформой. В этот момент,
скорее всего, активизируется визуальная и
звуковая сигнализация главной системы
управления, связанная с системой измерения
нагрузки (поскольку модуль СИН не
откалиброван).
12. Выполните калибровку системы измерения
нагрузки. См. описание процедуры калибровки в
данном руководстве, чтобы подготовить систему
измерения нагрузки к использованию.
2.3 КАЛИБРОВКА
Процедура
1. Подсоедините анализатор JLG к модулю СИН и
введите пароль для уровня доступа 1. Не путайте
разъем анализатора главной системы
управления с разъемом анализатора модуля
СИН. Разъем главной системы управления
закреплен под пультом управления с платформы,
а разъем модуля СИН находится на конце
короткого жгута проводов рядом с модулем.
Войдите в меню ACCESS LEVEL и ведите пароль
для уровня доступа 1 (33271).
2. Установите платформу горизонтально. Для
выполнения калибровки платформа должна
быть приблизительно горизонтальна. Установите
платформу в горизонтальное положение с пульта
управления с земли (при необходимости) с
отклонением +5 градусов.
3. Настройте модуль СИН для режима стрелового
подъемника и выберите нужные единицы
измерения. Войдите в подменю модуля СИН
MACHINE SETUP, MODEL и выберите
«MODEL=BOOM LIFT». Нажмите ПРАВУЮ
СТРЕЛКУ для просмотра меню выбора единиц
измерения. Выберите «UNITS=LBS» для
отображения нагрузки на платформу в фунтах
или «UNITS=KG» для отображения нагрузки на
платформу в килограммах.
4. Удалите с платформы все, кроме
приспособлений JLG. Платформа должна быть
пустой, чтобы система измерения нагрузки могла
записать ее вес во время калибровки. Следует
убрать все инструменты, мусор и устройства,
установленные пользователем. Фиксированные

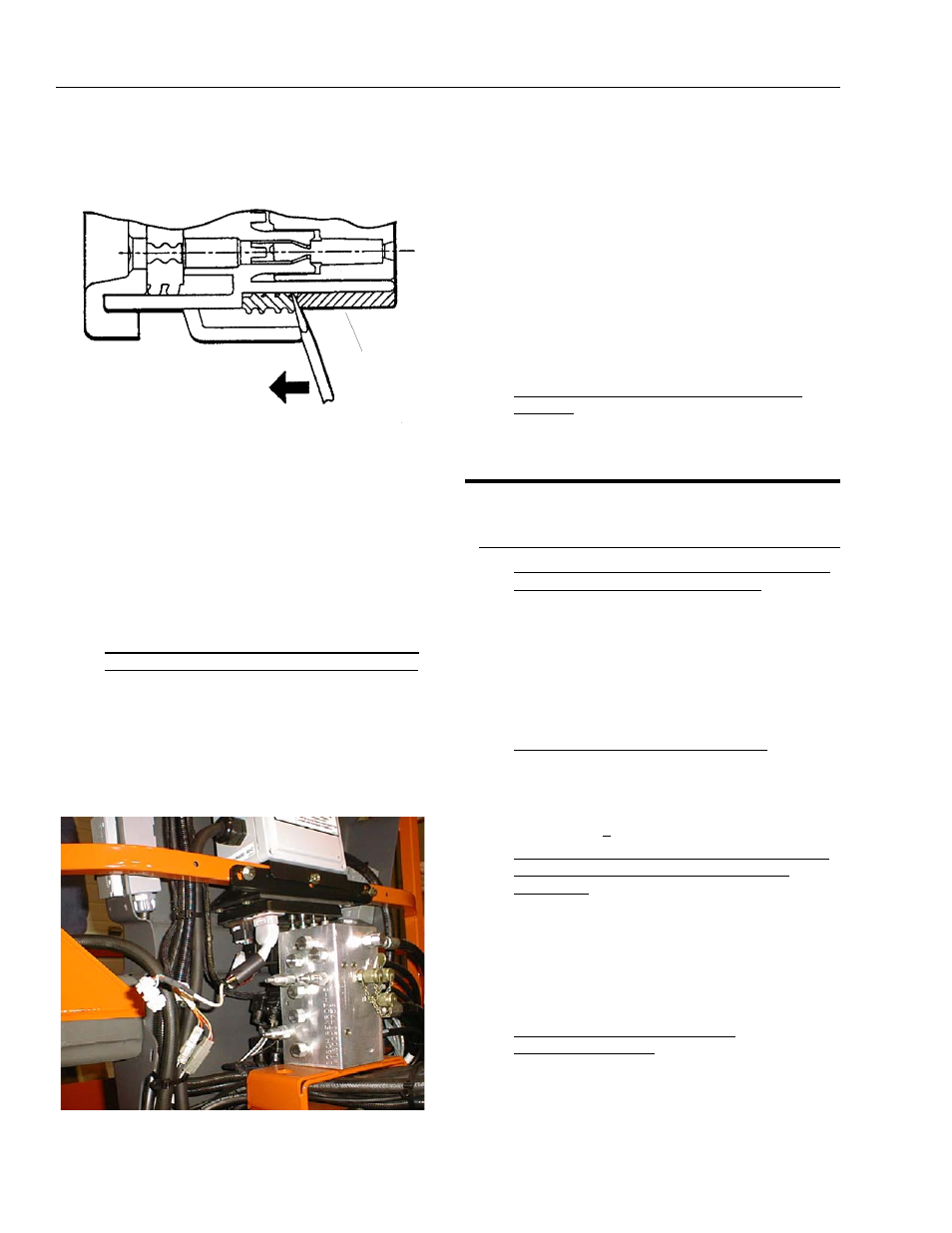

ЯЗЫЧОК
КЛИНОВОГО
ФИКСАТОРА
