РАЗДЕЛ 2 - ТЕХОБСЛУЖИВАНИЕ - СТРЕЛОВЫЕ ПОДЪЕМНИКИ С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
2-4 – Подъемник JLG – 3122746

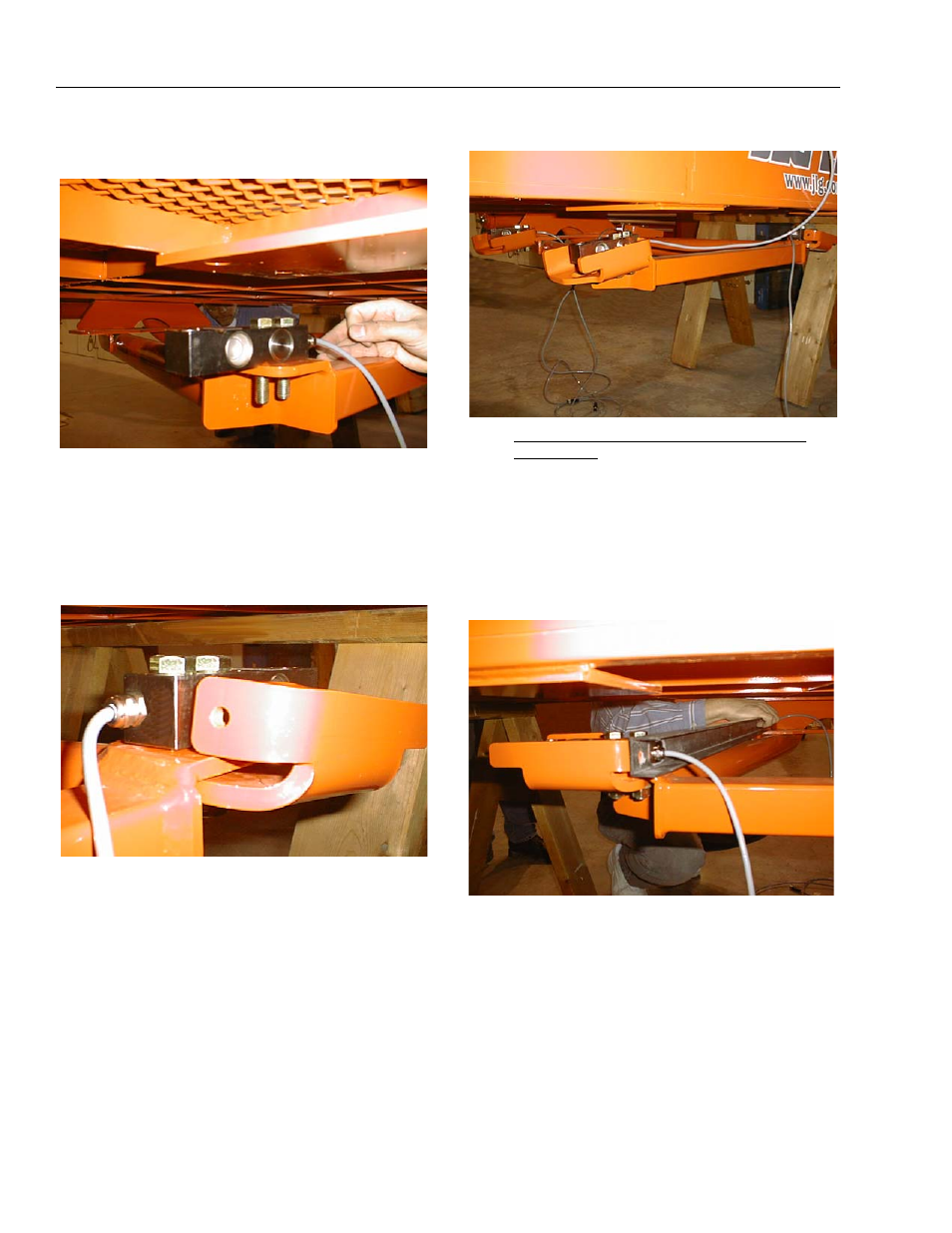

Вставьте сверху два болта с шестигранной
головкой 3/4 дюйма и телом 1/2 дюйма.
Установите ограждающий кронштейн
силоизмерительного элемента (2 слева и 2
справа) и шайбы под опорной конструкцией и
закрепите их шестигранными стопорными
гайками, но не затягивайте их полностью (весь
крепеж будет затянут в следующем шаге после
центровки, чтобы уменьшить механические
напряжения датчиков, вызванные несоосностью).
Установите три остальных cдвиговых балочных
силоизмерительных элемента аналогичным
образом. Пометьте разъемы каждого датчика,
чтобы избежать путаницы в следующем шаге
(передний левый, передний правый, задний
левый, задний правый).
4. Установите швеллеры проводов на опорной
конструкции. Швеллеры крепятся к ограждающим
кронштейнам силоизмерительных элементов и
защищают проводку под платформой. Закрепите
швеллеры, как показано на Ðèñ. 2-1. , Установка
системы измерения нагрузки (лист 1 из 2) и Ðèñ.
2-2. , Установка системы измерения нагрузки
(лист 2 из 2) . Большое отверстие обращено к
задней части платформы; через него будут
выходить кабели датчиков. Открытая часть
швеллера обращена внутрь (от датчика).
