Denon AVR-3805 - Инструкция (Страница 9)

9

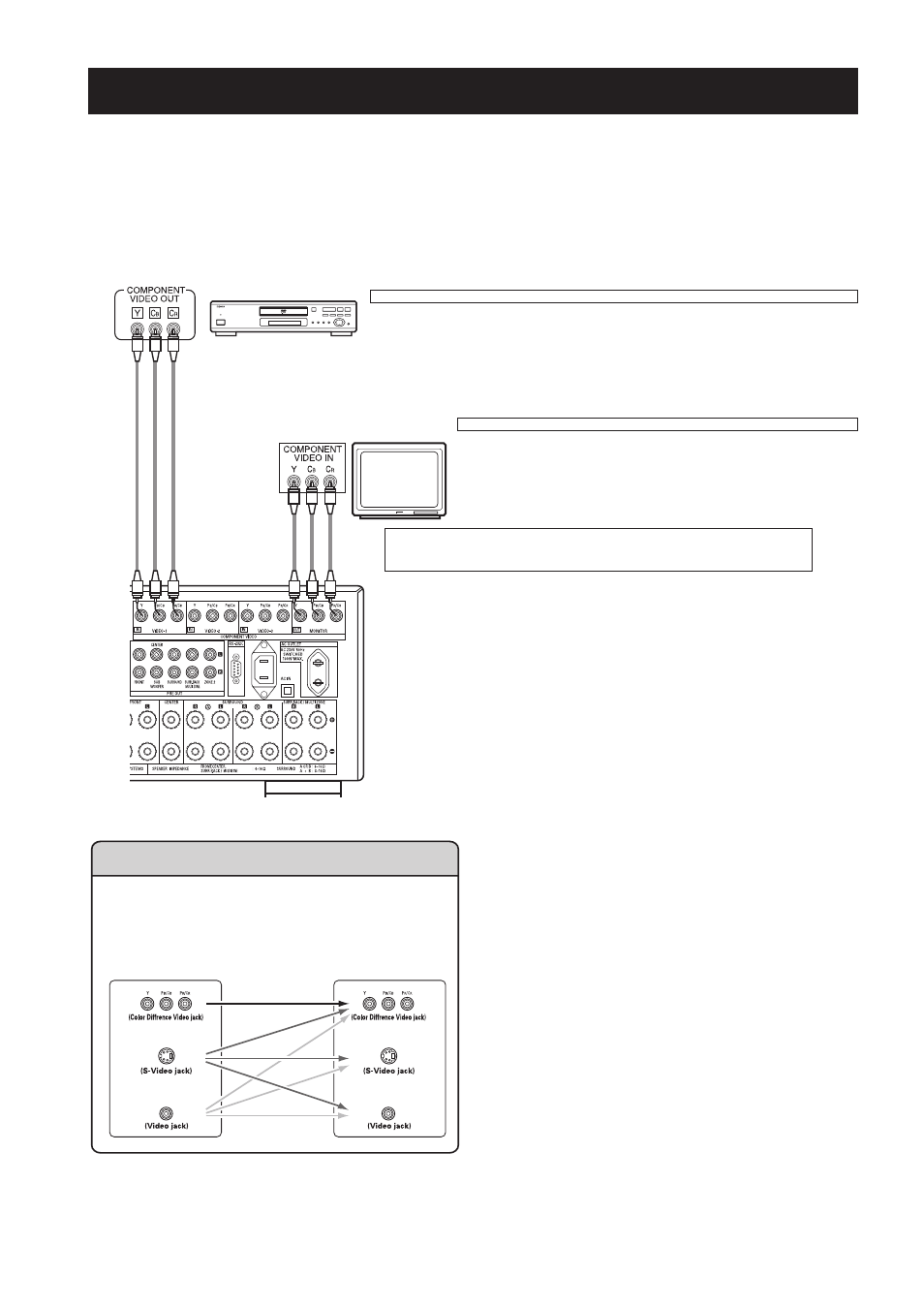

Подключение видеокомпонента, оборудованного разъемами для
цветоразностного (компонентного — Y, P
R /C R , P B /C B ) видеосигнала
• При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
• Сигналы, поступающие на разъемы для цветоразностного (компонентного) видеосигнала, не подаются на выход с выходного разъема «VIDEO» (желтого)
или с выходного разъема «S Video». И наоборот, видеосигналы, поступающие на входные разъемы «VIDEO» (желтый) или «S Video» не подаются на вы
ход к разъемам для цветоразностного (компонентного) видеосигнала.
• Некоторые видеоисточники, имеющие выходы для компонентного видеосигнала имеют маркировки «Y», «C B », «C R », или «Y», «P B », «P R », или «Y», «R Y»
«B Y». Все эти термины относятся к компонентному цветоразностному видеовыходу.
• В настройках системы можно менять функцию, присвоенную видеовходу компонента. Подробные сведения см. на стр. 44 в разделе «Настройка видео
системы».
• На некоторых телевизорах, телемониторах или видеокомпонентах разъемы для цветоразностного видеосигнала мо
гут быть указаны иначе («C
R , C B и Y», «»R Y, B Y и Y», «P R , P B и Y» и т.д.). Для получения подробной информации вни
мательно прочтите инструкции по эксплуатации, прилагаемые к телевизору или иному компоненту.
DVD плейер Подключение DVD плейера
Разъемы «DVD IN» [Вход сигналов от DVD плейера]
• Коаксиальными видеокабелями с номинальным сопротивлением 75 Ом, оборудованными штекерами, соедините разъемы цветоразност
ного (компонентного) видеовыхода DVD плейера («COMPONENT VIDEO OUTPUT») с разъемом «COMPONENT VIDEO 1 IN» [Входной ком
понентный видеосигнал].
• Аналогичным образом другой видеоисточник с компонентными видеовыходами, например телевизор или тюнер спутникового телевиде
ния и т.п., можно подключить к разъемам для цветоразностного (компонентного) видеосигнала «VIDEO 2».
Телемонитор
Подключение телемонитора
Разъем «MONITOR OUT» [Выход на телемонитор]
• Коаксиальными видеокабелями с номинальным сопротивлением 75 Ом, оборудованными штекерами, соедини
те разъемы цветоразностного (компонентного) видеовхода телевизора («COMPONENT VIDEO INPUT») с разъемом
«COMPONENT MONITOR OUT» [Выход компонентного сигнала на телемонитор].
Разъемы «MONITOR OUT» [Выход на телемонитор]
Ресивер AVR 3805 оснащен функцией преобразования видеосигналов с повышением частоты.
Таким образом, разъем ресивера «MONITOR OUT» [Выход на монитор] при помощи набора кабе
лей может быть подключен к монитору (телевизору). При этом обеспечивается более высокое
качество соединения, невзирая на способ соединения плеера и гнезд видеовхода ресивера AVR
3805.
В целом, соединения с использованием компонентных видеоразъемов предполагают наиболее
высокое качество воспроизведения, затем по уровню качества следуют соединения с использо
ванием разъемов «S» и затем соединения с использованием обычных разъемов видеосигнала
(желтого цвета).
ПРИМЕЧАНИЕ
Преобразование компонентного видеосигнала в сигнал типа «S» (формата
«S Video»)и композитный видеосигнал с понижением частоты невозможно.
Таким образом, если Вы не используете выходной разъем компонентного
видеомонитора, подключайте плеер через входной разъем типа «S» (форма
та «S Video»)или композитного видеосигнала.
Предостережения, касающиеся функции преобразования видео
сигналов
Когда для соединения ресивера AVR 3805 и телевизора (или монитора, про
ектора и т.п.) используются компонентные видеоразъемы, а для соединения
AVR 3805 с видеомагнитофоном используются разъемы видео (желтый) и
«S Video», то во время воспроизведения видеокассет при некоторых сочета
ниях телевизора и видеомагнитофона на картинке может появиться гори
зонтальная рябь, она может искажаться, не синхронизироваться и вообще
отсутствовать.
Если это произойдет, подключите стабилизатор видеосигнала или другой
аналогичный прибор с функцией корректора временных искажений видео
сигнала (такое устройство можно приобрести в магазине) между AVR 3805
и видеомагнитофоном или, если ваш видеомагнитофон имеет эту функцию,
то включите ее.
Функция преобразования видеосигнала
В ресивере AVR 3805 подаваемые на вход сигнал «Video» и сигнал «S
Video», подвергаются взаимному преобразованию. Оба подаваемых на
вход сигнала «Video» и «S Video» – преобразуются с повышением их ка
чества.
Входные разъемы
устройства
Направления подачи
внутренних сигналов
этого устройства
Выходные разъемы
устройства
