• При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
Подача электроэнергии на данную розетку включается и выключается, когда режим электропитания аппарата переключается между состояниями «On»
[Включено] и «Standby» [Режим ожидания] с помощью пульта ДУ или переключателя режима электропитания на основном блоке аппарата.
Подключение аудиокомпонентов
• Не подключайте провод электропитания к розетке электросети до тех
пор, пока не будут завершены все соединения.
• Позаботьтесь о правильном соединении левых и правых каналов (ле
вые с левыми, правые с правыми).
• Надежно вставляйте штекеры. Неплотные соединения будут вызывать
генерацию помех.
• Пользуйтесь разъемом «AC OUTLET» [Выходная розетка элек
тропитания] только для аудиоаппаратуры. Не подключайте к
нему электрофены и другие бытовые электроприборы.
• Обращаем ваше внимание на то, что связывание кабелей со штыревы
ми разъемами (штекерами) в единый пучок с проводами электропита
ния или размещение их поблизости от силового трансформатора будет
приводить к генерированию фона переменного тока или иных электро
магнитных помех.
• Фоновые или иные электромагнитные помехи могут генерироваться,
если некое подсоединенное аудиоустройство используется независи
мо, без включения электропитания этого устройства. Если это проис
ходит, то включите электропитание такого устройства.
СОЕДИНЕНИЯ 5

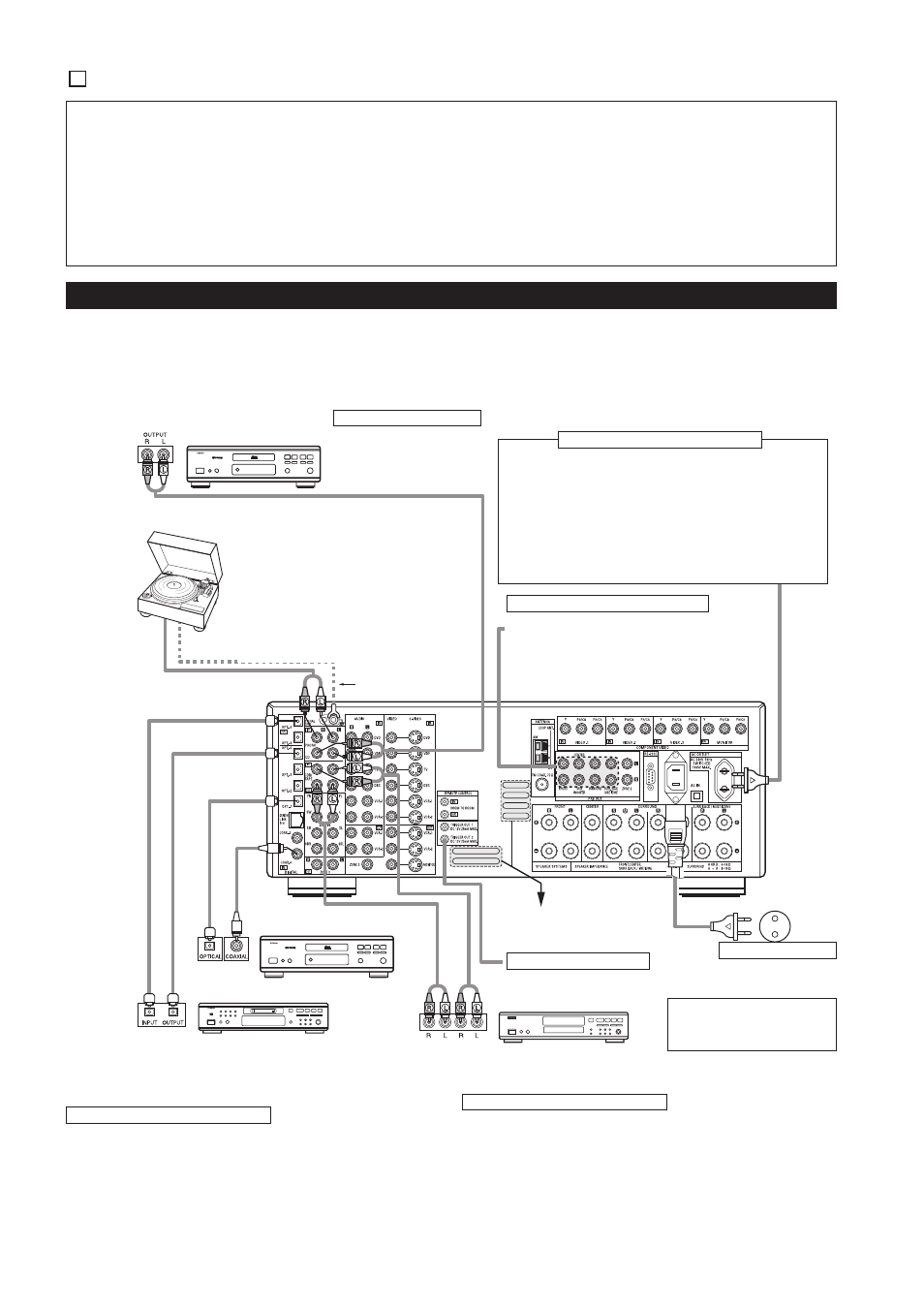

CD плейер Кабелями со штыревыми разъемами
(штекерами) соедините аналоговые вы
ходные разъемы CD плейера («ANALOG
OUTPUT» [Аналоговый выход]) с разъема
ми «CD» [CD плейер] данного аппарата.
Подключение проигрывателя грампластинок
Подсоедините выходной кабель проигрывателя грампластинок к
разъемам «PHONO» [Звукосниматель] ресивера AVR 3805, штекер
«L» [Левый канал] подключите к разъему «L», штекер «R» [Правый
канал] — к разъему «R».
ПРИМЕЧАНИЯ:
• Данный аппарат нельзя использовать в непосредственном со
единении с звукоснимателями типа МС [Электродинамическая
головка]. Используйте отдельный усилитель головки или повы
шающий трансформатор.
• Если при подсоединенном проводе заземления генерируются
фоновые или иные электромагнитные помехи, отсоедините
провод заземления.
Проигрыватель граммпластинок (звуко
сниматель типа MM [Магнитная головка])
Провод заземления
Устройство записи на MD или CD, либо иной компонент сис
темы, оборудованный разъемами цифрового входа/выхода
«OUTPUT» [Выход]
«INPUT»
[Вход]
«OPTICAL»
[Оптический] «OUTPUT»
[Выход]
CD плейер или иной компонент системы, обору
дованный цифровыми выходными разъемами
Используйте эти разъемы для соединений с аудиоаппаратурой, имеющей цифровой выход. Инструкции по
настройке данного терминала смотрите на странице 42.
ПРИМЕЧАНИЯ:
• Для коаксиальных соединений используйте оборудованные штекерами аудиокабели с номинальным со
противлением 75 Ом.
• Для оптических соединений используйте оптические кабели, снимая колпачок перед выполнением со
единения.
Разъем «AC OUTLET» [Выходная розетка электропитания]
• КОММУТИРУЕМЫЙ (общая мощность — 100 Вт)
Подача энергии на эту розетку включается и выключается совместно с включением/выклю
чением переключателя режима электропитания «POWER» на основном блоке аппарата, а так
же при переключении режима электропитания между состояниями «On» [Включено] и
«Standby» [Режим ожидания] с пульта ДУ.
Когда аппарат находится в режиме ожидания, электроэнергия на данную розетку не подает
ся. Не подключайте никакие устройства с электрической мощностью, превышающей 100 Вт.
ПРИМЕЧАНИЕ:
Пользуйтесь разъемом «AC OUTLET» только для аудиоаппаратуры. Не подключайте к нему
электрофены, телевизоры и другие бытовые электроприборы.
Подключение разъема «AC OUTLET»
Подключение выходных разъемов предусилителя
Используйте эти разъемы, если Вы хотите подсоединить внешний усилитель (усили
тели) мощности для повышения мощности передних каналов, центрального канала,
каналов пространственного звучания и задних каналов пространственного звучания,
или для подключения акустических систем с встроенными усилителями.
В случае использования только одной АС на задних каналах пространственного
звучания подсоедините эту АС к разъему «SURR. BACK L CH» [Левый задний ка
нал пространственного звучания].
Подключение разъемов «DIGITAL» [Цифровой]
Подключение кассетной деки
Подключение CD плейера
Провод электропитания
Переменный ток с напряжением
230 В и частотой 50 Гц
Прокладывайте соединительные и иные кабели
такими маршрутами, чтобы они не загораживали
вентиляционные отверстия.
«TRIGGER OUT» [Выход триггера]
CD рекордер или кассетная дека
Для отдельных функций можно подключать и от
ключать напряжение 12 В постоянного тока. По
дробные сведения см. на стр. 29.
ПРИМЕЧАНИЕ:
Если кассетная дека (или иное устройство за
писи) генерирует фоновые электромагнитные
помехи, отодвиньте деку подальше.
Соединения для записи:
Кабелями со штекерами соедините разъемы кассетной деки, предназначенные для входа записываемых
сигналов («LINE IN» [Линейный вход] или «REC» [Запись]), с разъемами данного аппарата, предназначенны
ми для выхода записываемых сигналов на кассетную деку («CDR/TAPE OUT» [Выход на пишущий CD плей
ер или кассетную деку]).
Соединения для воспроизведения:
Кабелями со штекерами соедините разъемы кассетной деки, предназначенные для выхода воспроизводи
мых сигналов («LINE OUT» [Линейный выход] или «PB» [Воспроизведение]), с разъемами данного аппарата,
предназначенными для входа воспроизводимых сигналов от кассетной деки («CDR/TAPE IN» [Вход с пишу
щего CD плейера или кассетной деки]).
