Инструкция по эксплуатации Denon AVR-3805
Страница 8
8

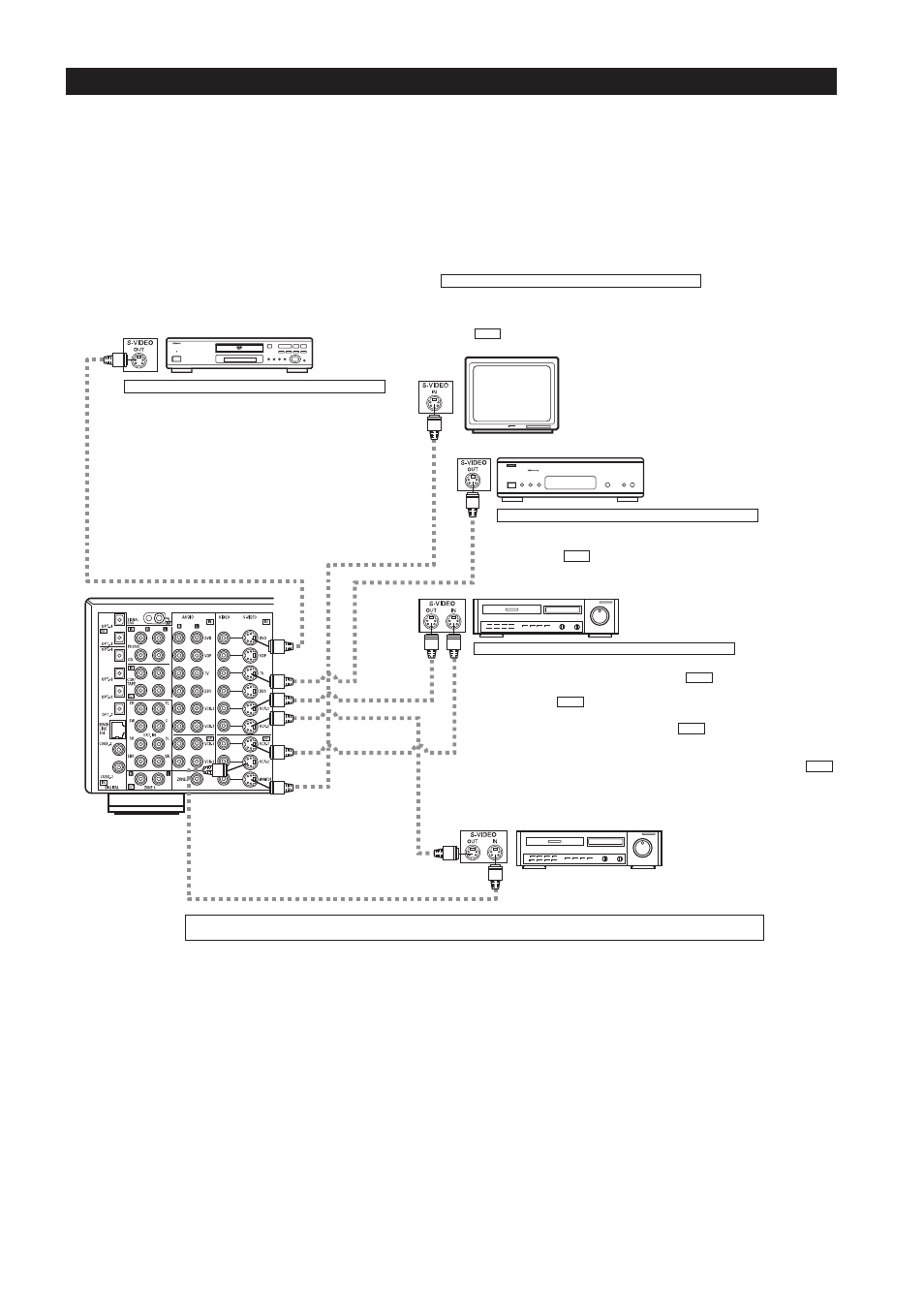

Подключение видеокомпонента, оборудованного разъемами «S Video»
•
При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
•
Замечание относительно входных разъемов «S» («S Video»)
Входные селекторы для входов «S» и штекерных входных разъемов работают совместно друг с другом.
•
Ресивер AVR 3805 оснащен функцией преобразования видеосигналов с повышением частоты.
•
Сигнал, подаваемый на разъем видеосигнала, выводится на выходные разъемы «S» («S Video»)и монитора видеокомпонента системы.
•
Разъемы «REC OUT» [Выход для записи] не имеют функции преобразования, поэтому для записи соединяйте только видеоразъемы.
DVD плейер или проигрыватель видеодисков (VDP)
Подключение DVD плейера или проигрывателя видеодисков
Подключение телемонитора
DVD плейер
•
Соединительным кабелем типа «S Video» соедините выходной разъем
«S Video» DVD плейера с разъемом «S VIDEO DVD IN» [Вход формата
«S Video» для DVD плейера].
•
Проигрыватель видеодисков можно подключить к разъемам «VDP»
[Проигрыватель видеодисков] аналогичным образом.
•
Проигрыватель видеодисков, DVD плейер, видеокамеру, игровую при
ставку и т.п. можно также подключать к разъемам «V.AUX» [Вспомога
тельная видеоаппаратура].
Разъем «MONITOR OUT» [Выход на телемонитор]
•
Соединительным кабелем, оборудованным разъемами типа «S», соедините видеовход «S» («S VIDEO INPUT»
[Выход на телемонитор сигналов формата S Video]) телевизора с разъемом «MONITOR OUT» из группы разъ
емов .
S VIDEO
Телевизор
Телевизор или тюнер спутникового телевидения
Подключение телевизора или тюнера спутникового телевидения
Соединительным кабелем с разъемами типа «S» соедините выходной разъем «S» телевизора или
тюнера спутникового телевидения («S VIDEO OUTPUT» [Выход видеосигналов формата S Video]) с
разъемом группы
, имеющим маркировку «TV/DBS IN» [Входной сигнал для телевизора
или тюнера спутникового телевидения].
S VIDEO
Видеодека 1
Подключение видеодек
Подключение аудиовходов и аудиовыходов компонентов системы описано на стр. 6.
•
Соединительным кабелем с разъемами типа «S» соедините выходной разъем «S» видеодеки
(«S OUT» [Выход формата S Video]) с разъемом группы
, имеющим маркировку «VCR 1 IN»
[Входной сигнал видеодеки 1], а входной разъем «S» видеодеки («S IN» [Вход формата S Video])
с разъемом группы
, имеющим маркировку «VCR 1 OUT» [Выходной сигнал видеодеки 1].
•
Соединительным кабелем с разъемами типа «S» соедините выходной разъем «S» видеодеки
(«S OUT» [Выход формата S Video]) с разъемом группы
, имеющим маркировку
•
Проигрыватель видеодисков, DVD плейер, видеокамеру, игровую приставку и т.п. можно также под
ключать к разъемам «VCR 2/V.AUX IN» [Вход для видеодеки 2 или вспомогательной видеоаппарату
ры], а входной разъем «S» видеодеки («S IN» [Вход формата S Video]) с разъемом группы
,
имеющим маркировку «VCR 2 OUT» [Выход для видеодеки 2].
S VIDEO
S VIDEO
S VIDEO
S VIDEO
Видеодека 2
