Подключение видеокомпонентов – Инструкция по эксплуатации Denon AVR-3805
Страница 7
7
•
Соединение для подключения видеосигнала делайте при помощи сигнального видеокабеля с номинальным сопротивлением 75
S
/Ом. Использование
несоответствующего кабеля может привести к падению качества видеоизображения.
•
При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
•
Ресивер AVR 3805 оснащен функцией преобразования видеосигналов с повышением частоты.
•
Сигнал, подаваемый на разъем видеосигнала, выводится на выходные разъемы раздельного видео и монитора видеокомпонента системы.
•
Разъемы «REC OUT» [Выход для записи] не имеют функции преобразования, поэтому для записи соединяйте только видеоразъемы.

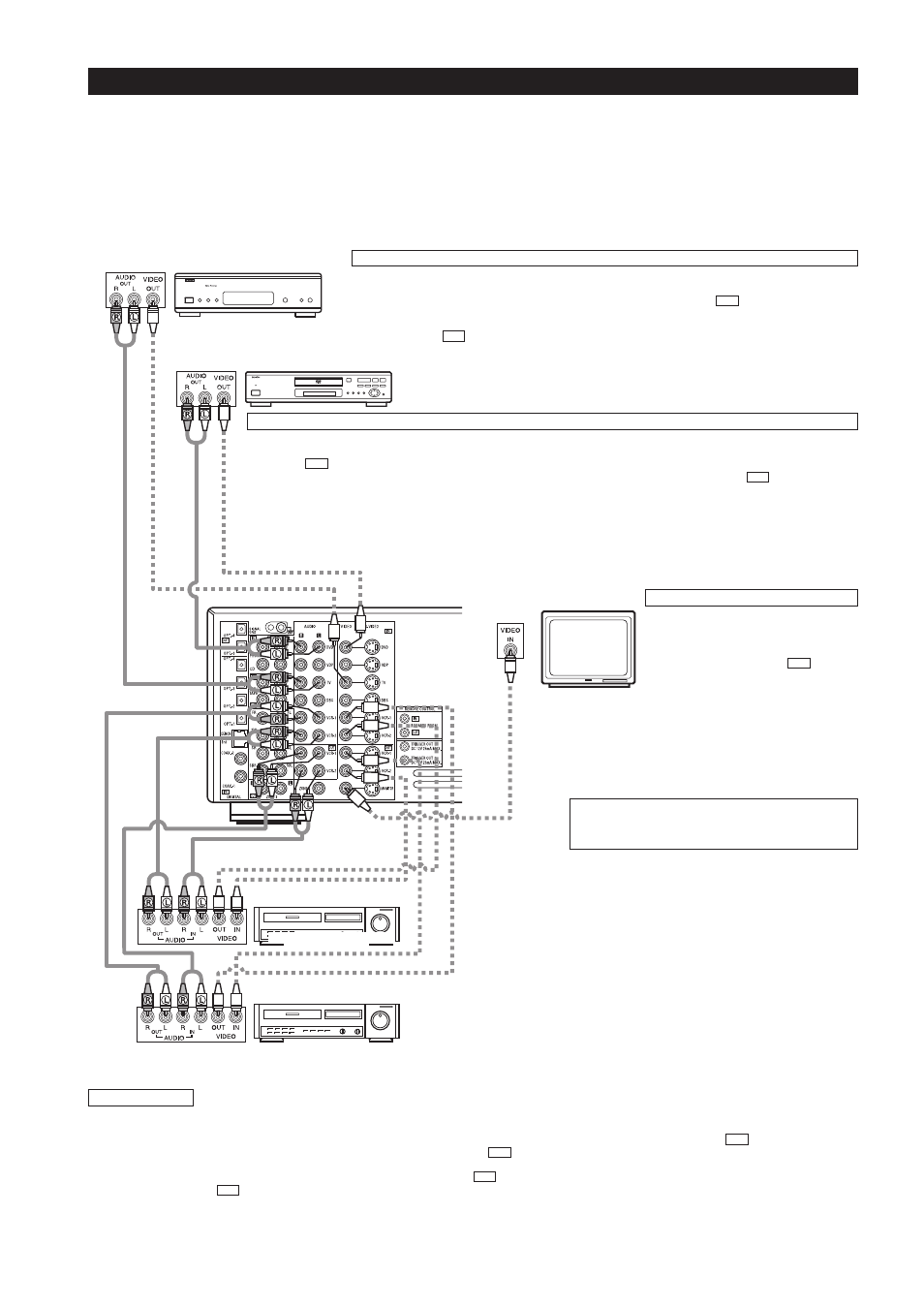

Подключение видеокомпонентов
Телевизор или тюнер спутникового телевидения
Телевизор/Тюнер спутникового телевидения
•
Коаксиальным видеокабелем с номинальным сопротивлением 75 Ом, оборудованным штекерами, соедините разъем видеовыхода телевизо
ра или тюнера спутникового телевидения («VIDEO OUTPUT» [Видеовыход]) с разъемом группы
(желтой), имеющим маркировку
«TV/DBS IN» [Входной сигнал для телевизора или тюнера спутникового телевидения].
•
Кабелями со штекерами соедините разъемы аудиовыхода телевизора или тюнера спутникового телевидения («AUDIO OUTPUT» [Аудиовыход])
с разъемами группы
, имеющими маркировку «TV/DBS IN».
AUDIO
VIDEO
Подключение телевизора или тюнера спутникового телевидения
DVD плейер или проигрыватель видеодисков и т.п.
Подключение DVD плейера или проигрывателя видеодисков (VDP)
DVD плейер
•
Коаксиальным видеокабелем с номинальным сопротивлением 75 Ом, оборудованным штекерами, соедините разъем видеовыхода DVD плейера («VIDEO OUTPUT») с разъе
мом группы
(желтой), имеющим маркировку «DVD IN» [Вход сигналов от DVD плейера].
•
Кабелями со штекерами соедините разъемы аналогового аудиовыхода DVD плейера («ANALOG AUDIO OUTPUT») с разъемами группы
, имеющими маркировку
«DVD IN».
•
Проигрыватель видеодисков можно подключить к разъемам «VDP» [Проигрыватель видеодисков] аналогичным образом.
•
Проигрыватель видеодисков, DVD плейер, видеокамеру, игровую приставку и т.п. можно также подключать к разъемам «V.AUX» [Вспомогательная видеоаппаратура].
AUDIO
VIDEO
Телевизор
Подключение телевизионного монитора
Разъем «MONITOR OUT» [Выход на телемонитор]
•
Коаксиальным видеокабелем с номинальным сопротивле
нием 75 Ом, оборудованным штекерами, соедините разъ
ем видеовхода телевизора («VIDEO INPUT») с разъемом
«MONITOR OUT» из группы разъемов
.
VIDEO
Замечание относительно подключения разъемов цифровых входов
•
На разъемы цифровых входов подаются только аудиосигналы. Подробности
смотрите на странице 4.
•
Имеется два комплекта разъемов для видеодек («VCR» [Видеодека]), поэтому можно подсоединить две видеодеки для одновременной записи или видеокопирования.
Входные/выходные видео соединения
•
Коаксиальными видеокабелями с номинальным сопротивлением 75 Ом, оборудованными штекерами, соедините разъем видеовыхода («VIDEO OUT») видеодеки с разъемом группы
(желтой), имеющим маркиров
ку «VCR 1 IN» [Входной сигнал видеодеки 1], а разъем видеовхода («VIDEO IN») видеодеки с разъемом группы
(желтой), имеющим маркировку «VCR 1 OUT» [Выход на видеодеку 1].
Подключение разъемов аудиовыхода:
•
Кабелями со штекерами соедините разъемы аудиовыхода («AUDIO OUT») видеодеки с разъемами группы
, имеющими маркировку «VCR 1 IN» [Входной сигнал видеодеки 1], а разъемы аудиовхода («AUDIO IN»)
видеодеки с разъемами группы
, имеющими маркировку «VCR 1 OUT» [Выход на видеодеку 1].
Аналогичным образом подсоедините вторую видеодеку к разъемам с маркировкой «VCR 2» [Видеодека 2].
AUDIO
AUDIO
VIDEO
VIDEO
Видеодека 2
Видеодека 1
Подключение видеодек
