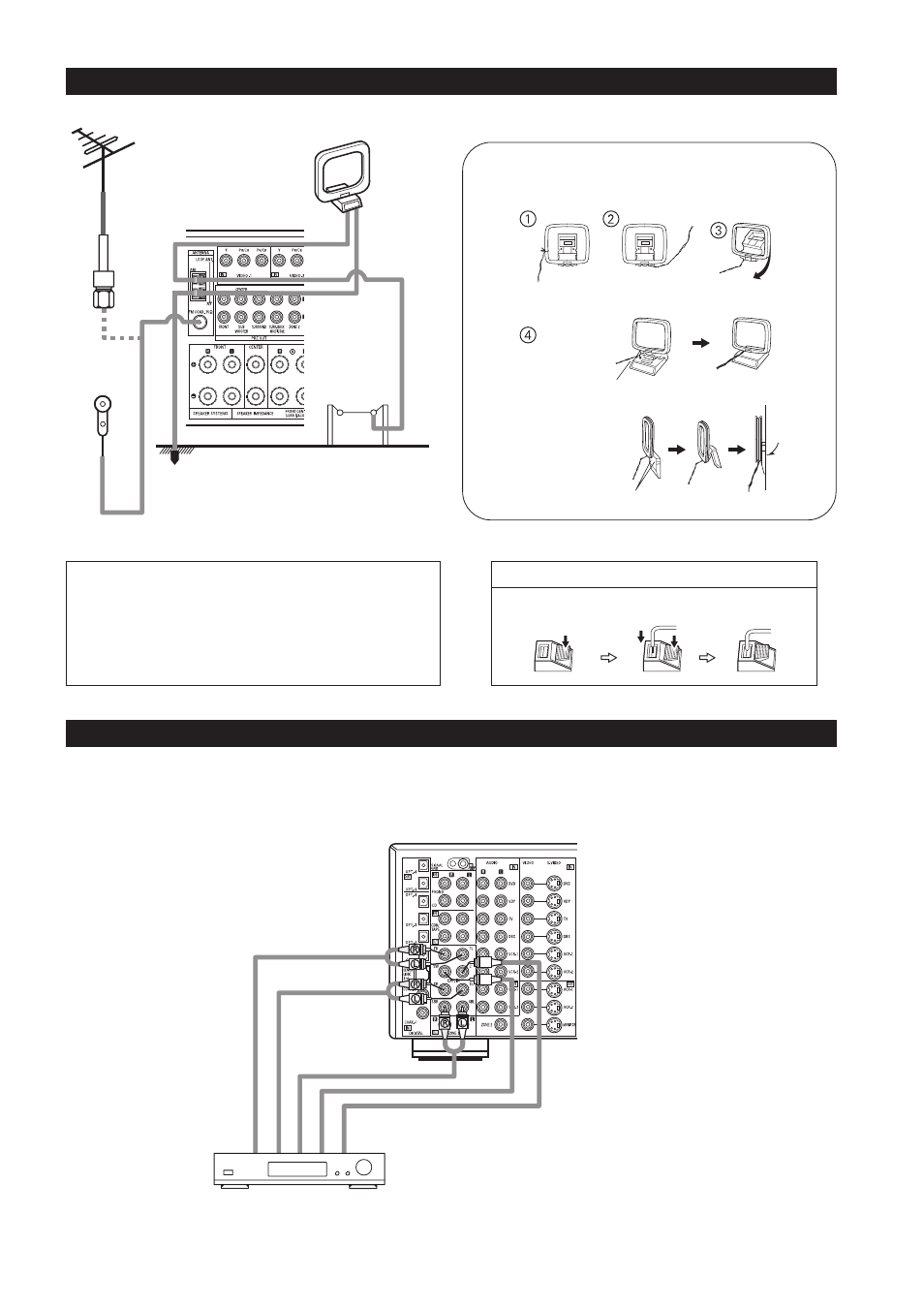

Подсоединение антенн к клеммам ресивера
ПРИМЕЧАНИЯ:
•
Не подключайте одновременно две антенны диапазона FM.
•
Даже если используется наружная антенна диапазона AM, не отсоеди
няйте рамочную AM антенну.
•
Позаботьтесь, чтобы клеммы для проводов AM антенны не касались
металлических частей панели.
НАПРАВЛЕНИЕ НА РАДИОВЕЩАТЕЛЬНУЮ СТАНЦИЮ
АНТЕННА ДИАПАЗОНА FM
КОАКСИАЛЬНЫЙ КАБЕЛЬ
с номинальным сопротивле
нием 75 Ом
КОМНАТНАЯ
АНТЕННА
ДИАПАЗОНА FM
(прилагается)
ЗАЗЕМЛЕНИЕ
РАМОЧНАЯ АНТЕННА ДИАПАЗОНА AM (прилагается)
НАРУЖНАЯ АНТЕННА
ДИАПАЗОНА AM
•
Кабель FM антенны со штекером типа F может быть подключен напрямую.
Сборка рамочной антенны диапазона AM
Снимите виниловую защитную обо
лочку и обнажите соединительный
проводник.
Подсоедините к клеммам, пред
назначенным для антенны диапа
зона AM.
Загните в обратном направ
лении.
a. При установке антенны
на некую устойчивую
поверхность.
b. При креплении антен
ны к стене.
Монтаж на стене и в иных подобных местах.
Подключение антенн диапазона AM
1. Нажмите
рычажок.
2. Вставьте про
водник.
3. Верните рычажок на
место.
Подключение разъемов внешнего (внесистемного) входа («EXT.IN»)
•
Эти разъемы предназначены для входных многоканальных аудиосигналов от внешнего декодера или от компонента с иным типом многоканального де
кодера, например DVD аудиоплейера или многоканального SACD плейера, или от декодера какого нибудь другого будущего многоканального звуково
го формата.
•
При выполнении соединений сверяйтесь также с инструкциями по эксплуатации других компонентов.
Декодер с 8 или 6 канальным
аналоговым выходом
Передние каналы
Каналы пространственного звучания
Задние каналы пространств. вучания
Канал сабвуфера
Центральн. канал
Инструкции для воспроизведения с использованием разъемов внешнего входа («EXT.IN») смотрите на странице 46.
