МУЛЬТИЗОНАЛЬНОЕ ВОСПРОИЗВЕДЕНИЕ
Мультизональное воспроизведение с мультиисточником
МУЛЬТИЗОНАЛЬНАЯ МУЗЫКАЛЬНАЯ РАЗВЛЕКАТЕЛЬНАЯ СИСТЕМА
• Когда выходные клеммы «ZONE2 (ZONE3) OUT» [Выход зоны 2 (зоны 3)] соединены проводами с интегрированными усилителями, установленными в дру
гих помещениях, можно воспроизводить различные источники в других помещениях, а не только в главном помещении, в котором установлен данный
аппарат и устройства воспроизведения. (Смотрите указатель «ДРУГОЕ ПОМЕЩЕНИЕ (ЗОНА 2)» на схемах, приведенных ниже).
• Выходная клемма «MULTI ZONE SPEAKER OUT» [Выход на многозональные акустические системы] может быть использована, когда в меню настройки
системы для параметра «Power AMP Assignment» [Назначение усилителя мощности] выбрана установка «ZONE3». В этом случае для ГЛАВНОГО ПОМЕ
ЩЕНИЯ («MAIN ZONE») нельзя использовать разъемы ВЫХОДА на АС заднего канала пространственного звучания. (См. стр. 48).
Для управления другими (отличными от описанных выше) устройствами воспроизведения либо используйте пульт ДУ этого устройства, либо настройте
соответствующим образом приобретенный в магазине программируемый пульт ДУ.
10
ПРИМЕЧАНИЯ:
• Для выхода «AUDIO» используйте высококачественные кабели, оборудованные штекерами, и выполняйте кабельную проводку таким образом, чтобы
не было фоновых или иных электромагнитных помех.
• Подробные сведения об установке и функционировании приобретенных отдельно устройств содержатся в инструкциях к этим устройствам.
• Если для главного помещения (главной зоны) выбран режим «PURE DIRECT» [Чистый прямой], «VIDEO OFF» [Отключение видеосигнала], то на выход
ные разъемы видеосигнала «ZONE 2» никакой сигнал не подается.
• Сигналы выводятся через разъемы видеосигналов «ZONE 2» даже когда для «ZONE 2» задана установка «OFF» [Отключено].
МУЛЬТИЗОНАЛЬНАЯ МУЗЫКАЛЬНАЯ РАЗВЛЕКАТЕЛЬНАЯ СИСТЕМА
[1] Мультизональное воспроизведение с использованием разъемов «ZONE2 PREOUT» [Выход предусилителя зоны 2]) и «ZONE3 FIXED
OUT» [Выход предусилителя зоны 3 (фиксированный уровень)])
При использовании усилителя, подключаемого к клеммам «SURR.BACK/MULTI ZONE» [АС заднего канала пространственного звуча
ния/Выход на мультизональные АС], в качестве ЗАДНЕЙ АС ПРОСТРАНСТВЕННОГО ЗВУЧАНИЯ
Ресивер AVR 3805 оснащен разъемами предусилителя, для которых можно регулировать уровень громкости (ZONE2), а также выходными разъемами
композитного видеосигнала для Зоны 2 и выходными разъемами фиксированного уровня для Зоны 3.

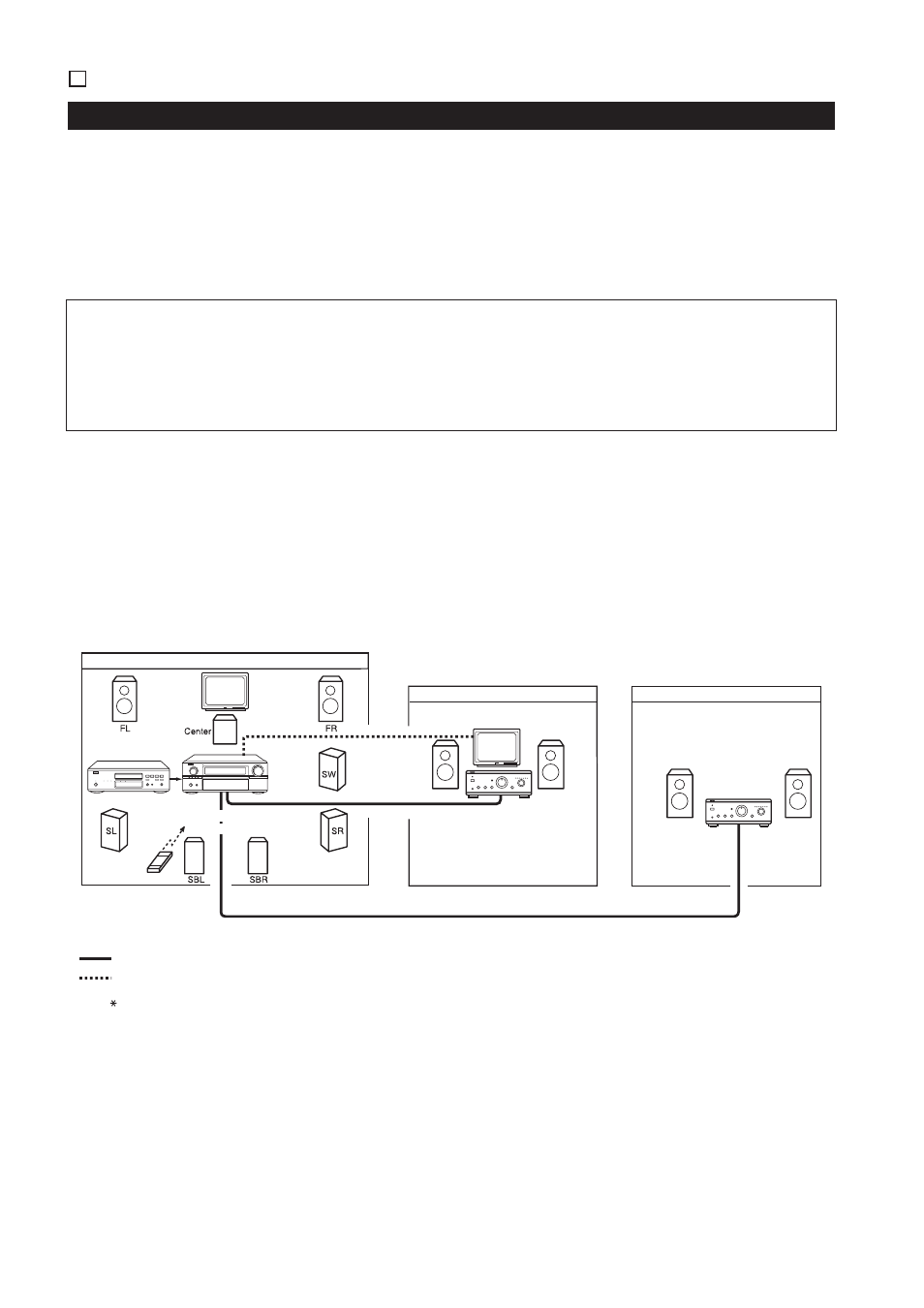

(1) Конфигурация системы и примеры соединений.
Использование внешнего усилителя.
«FL» [Передняя левая АС]
«C» [Центральная АС]
«FR» [Передняя правая АС]
«SR» [Правая АС пространственного звучания]
«SBR» [Правая АС заднего канала пространственного звучания]
«SBL» [Левая АС заднего канала пространственного звучания]
«SL» [Левая АС пространственного звучания]
«SW» [Сабвуфер]
Кабель для аудиосигналов мультиисточника
Кабель для видеосигналов ЗОНЫ 2
Сверяйтесь с разделом «СОЕДИНЕНИЯ» на страницах 6 15.
ЗОНА 2
ВИДЕОВЫХОД
ЗОНЫ 2
ЗОНА 3
Системы по схеме каналов 7.1 в ГЛАВНОЙ ЗОНЕ
АУДИОВЫХОД ЗОНЫ 2
(ПЕРЕМЕННЫЙ УРОВЕНЬ)
АУДИОВЫХОД ЗОНЫ 3 (ПОСТОЯННЫЙ УРОВЕНЬ)
Монитор
Монитор
Вход
DVD плеер
Это устройство
Предусилитель
Предусилитель
