[2] Мультизональное воспроизведение с использованием разъемов «ZONE2 PREOUT» [Выход предусилителя зоны 2]) и «MULTI ZONE3»
[Мультиисточник зоны 3])
При использовании усилителя, подключаемого к клеммам «SURR.BACK/MULTI ZONE» [АС заднего канала пространственного звуча
ния/Выход на мультизональные АС] в качестве АС ДЛЯ ЗОНЫ2/ЗОНЫ 3
•
Выходы предусилителя и АС «ZONE2/ZONE3» могут быть использованы, когда в меню настройки системы для параметра «Power Amp Assign» [Назначе
ние усилителя мощности] выбрана установка «ZONE3». В этом случае для ГЛАВНОГО ПОМЕЩЕНИЯ («MAIN ZONE») нельзя использовать разъемы ВЫХО
ДА предусилителя и АС заднего канала пространственного звучания.
•
Ресивер AVR 3805 оснащен разъемами предусилителя, для которых можно регулировать уровень громкости (ZONE2, MULTI ZONE), а также выходными
разъемами АС, для которых можно регулировать громкость (MULTI ZONE), выходными разъемами фиксированного уровня для Зоны 3 и разъемами ком
позитного видеосигнала для Зоны 2.

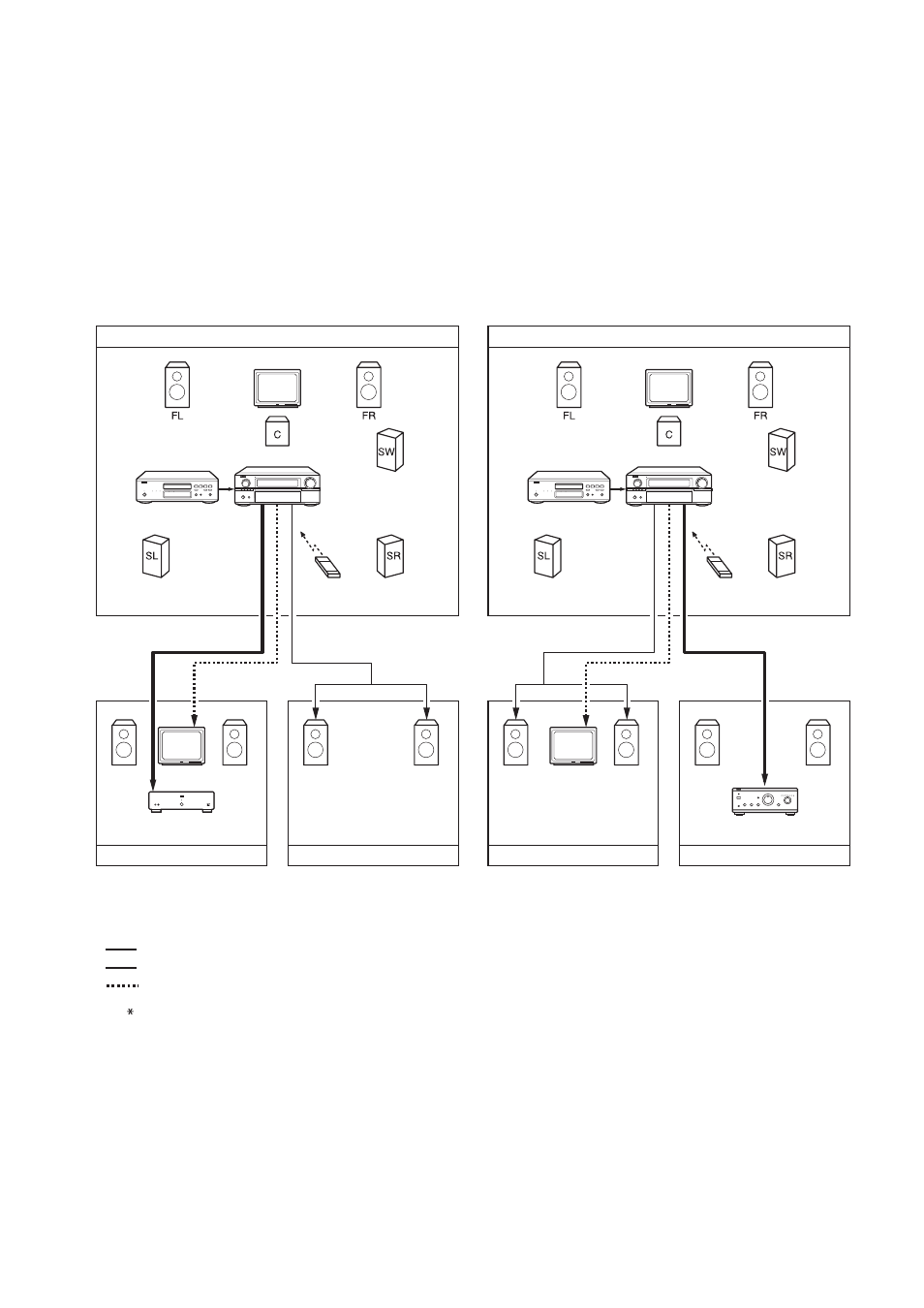

(1) Конфигурация системы и примеры соединений.
Использование внешнего усилителя для Зоны 2 и внутреннего усилите
ля устройства для Зоны 3.
(2) Конфигурация системы и примеры соединений.
Использование внутреннего усилителя устройства для Зоны 2 и внеш
него усилителя для Зоны 3.
«FL»
[Передняя левая АС]
«C» [Центральная
АС]
«FR»
[Передняя правая АС]
«SR»
[Правая АС пространственного звучания]
«SL»
[Левая АС пространственного звучания]
«SW» [Сабвуфер]
Вход
DVD плеер
Это устройство
Вход
DVD плеер
Это устройство
Системы по схеме каналов 5.1 в ГЛАВНОЙ ЗОНЕ
ПУЛЬТ ДУ
RC 970
ПУЛЬТ ДУ
RC 970
Системы по схеме каналов 5.1 в ГЛАВНОЙ ЗОНЕ
Монитор
Монитор
Монитор
Предусилитель
Усилитель мощности или
интегрированный усилитель
АУДИОВЫХОД ЗОНЫ 3 (ПОСТОЯННЫЙ
УРОВЕНЬ)
АУДИОВЫХОД ЗОНЫ 2
(ПЕРЕМЕННЫЙ УРОВЕНЬ)
ВИДЕОВЫХОД ЗОНЫ 2
ВИДЕОВЫХОД ЗОНЫ 2
ВЫХОД НА МНОГОЗОНАЛЬНЫЕ АС
ВЫХОД НА МНОГОЗОНАЛЬНЫЕ АС
Кабель для аудиосигналов мультиисточника
Кабель для АС
Кабель для видеосигналов ЗОНЫ 2
Сверяйтесь с разделом «СОЕДИНЕНИЯ» на страницах 6 15.
ЗОНА 2
ЗОНА 3
ЗОНА 2
ЗОНА 3
