Страница 39
39
03
Подключение оборудования

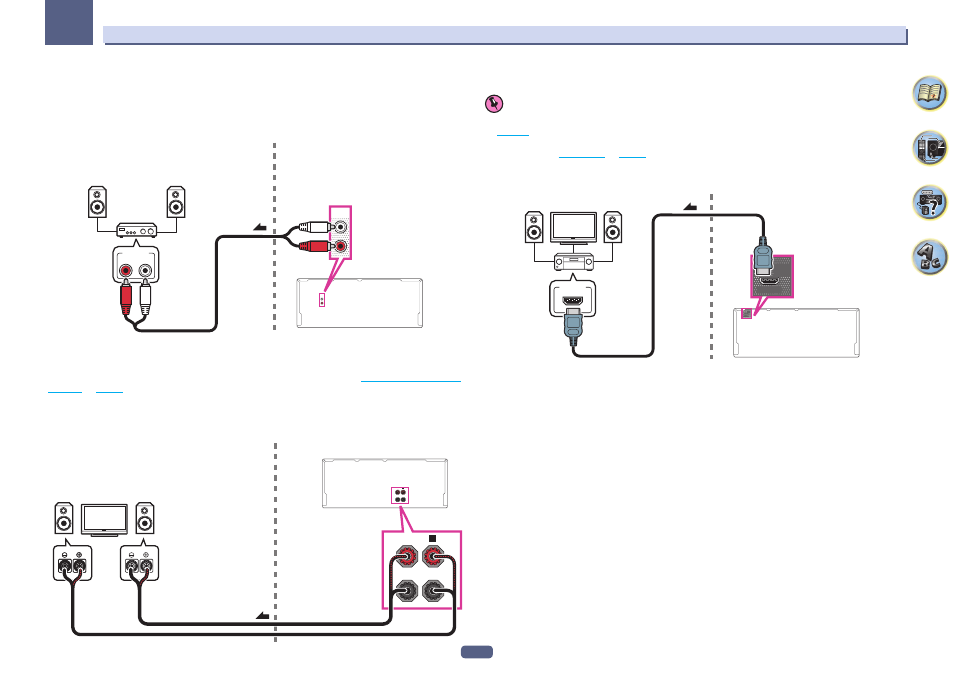

Настройка вторичной под-зоны MULTI-ZONE (ZONE 3)
%
Подключите отдельный усилитель к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
ZONE 3
OUT
ZONE 3
OUT
R
L
AUDIO IN
Под-зона (
ZONE 3)
Основная зона
Вторичная настройка MULTI-ZONE с использованием терминалов
громкоговорителей (ZONE 3)
Для использования данной настройки, требуется выбрать 5.1ch + ZONE 2+3 в
Настройка акустической
системы
на
стр. 99
.
%
Подключите два громкоговорителя к терминалам передних боковых
громкоговорителей.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
R
Под-зона (
ZONE 3)
Основная зона
L
B
FRONT WIDE /
R
L
B
FRONT WIDE /
R
L
1
Настройка MULTI-ZONE с использованием терминала HDMI (HDZONE)
Важное предупреждение
!
Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(
стр. 105
).
!
Для использования функций HDZONE установите Control или Control Mode в HDMI Setup на OFF.
Подробнее, см.
HDMI Setup
на
стр. 70
.
%
Подключите отдельный ресивер к терминалу HDMI OUT 3 данного ресивера.
Подключите громкоговорители и телевизор к ресиверу в HDZONE как показано на рисунке ниже.
OUT 3
(HD ZONE)
SELECTABLE
OUT 3
(HD ZONE)
SELECTABLE
HDMI IN
Под-зона (
HDZONE)
Основная зона
