Подключение оборудования – Инструкция по эксплуатации Pioneer SC-LX57-S
Страница 27
27
03
Подключение оборудования

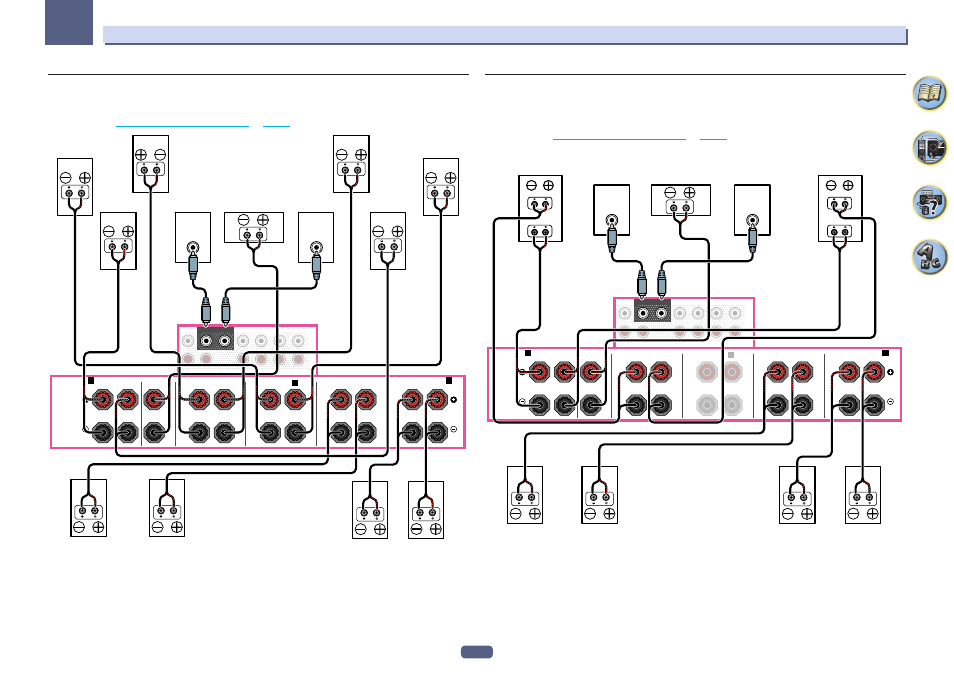

[E] Подключение 7.2-канальной системы объемного звучания (передние
верхние/передние боковые) и ZONE 2 (Multi Zone)
!
Выберите ‹7.1ch FH/FW + ZONE 2› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 99
.
(Single)
SPEAKERS
FRONT
CENTER
A
A
B
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
R
L
R
L
R
L
R
L
R
L
PRE OUT
SUBWOOFER
1
2
SURROUND SURR BACK F.HEIGHT
(Single)
FRONT
CENTER
L
R
F.WIDE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Передний верхний
левый
Передний верхний
правый
Передний
боковой левый
Передний
боковой правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
ZONE 2 -
Правый
ZONE 2 -
Левый
Правый
объемного звучания
[F] Подключение 5.2-канальной системы объемного звучания и переднего
двухполосного усиления (высококачественное объемное звучание) и ZONE
2 (Multi Zone)
!
Выберите ‹5.1ch Bi-Amp + ZONE 2› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 99
.
(Single)
SPEAKERS
FRONT
CENTER
A
A
B
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
R
L
R
L
R
L
R
L
R
L
PRE OUT
SUBWOOFER
1
2
SURROUND SURR BACK F.HEIGHT
(Single)
FRONT
CENTER
L
R
F.WIDE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Громкоговоритель,
совместимый с
двухполосным усилением
Передний правый
Громкоговоритель,
совместимый с
двухполосным усилением
Передний левый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
ZONE 2 - Правый
ZONE 2 - Левый
Правый
объемного звучания
