Подключение оборудования
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели.
—
Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание телевизора может поступать на
ресивер через терминал HDMI OUT 1, поэтому нет необходимости подключать аудиокабель. В таком
случае, установите ARC в HDMI Setup на ON (см.
HDMI Setup
на
стр. 70
).
После установки ARC может потребоваться некоторое время для распознавания подключенного
устройства и вывода звучания.
—
При использовании коаксиального цифрового аудиокабеля или (аналогового) аудиокабеля RCA
потребуется указать ресиверу, к какому его цифровому или аналоговому аудиовходу подключен
телевизор (см.
Меню Input Setup
на
стр. 46
).
—
Указания по подключению и настройке телевизора, пожалуйста, смотрите в руководстве по эксплуа-
тации к телевизору.
Подключение проигрывателя DVD без выхода HDMI

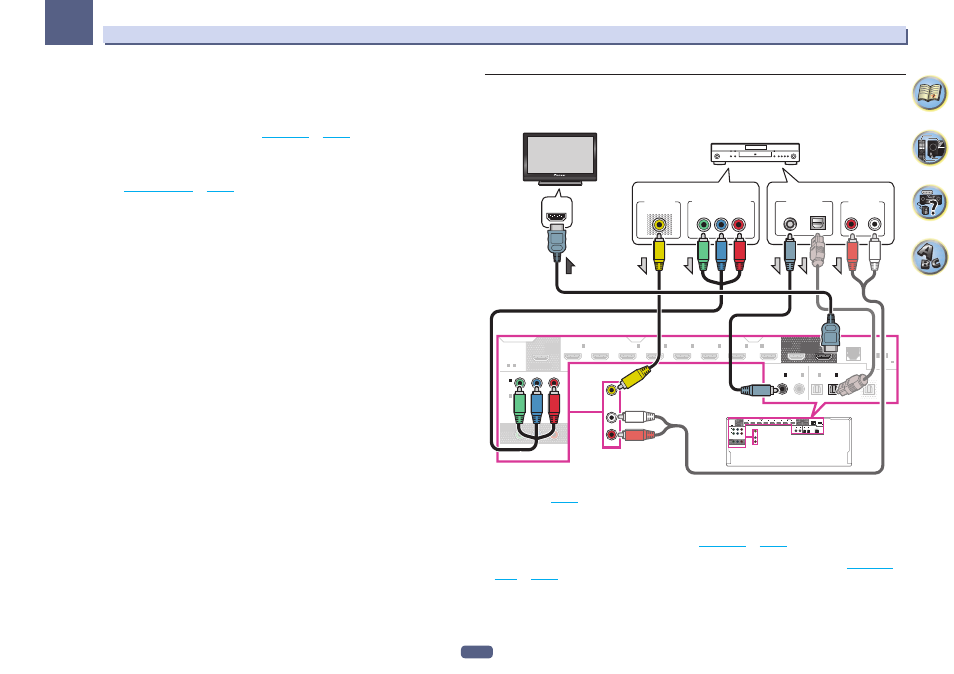

На данном рисунке показаны подключения телевизора (с входом HDMI) и проигрывателя DVD (или дру-
гого компонента воспроизведения без выхода HDMI) к ресиверу.
BD IN
LAN (10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
COAXIAL
OPTICAL
ASSIGNABLE
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
IN
8
OUT
OUT 2
OUT 1
(CONTROL)
HDMI
OUT 3
(HD ZONE)
ASSIGNABLE
SELECTABLE
ASSIGNABLE
DVD
IN
MONITOR
OUT
COMPONENT VIDEO
PB
Y
PR
1
-
8
IN
1
(DVD)
IN
2
(DVR/
BDR)
BD IN
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
COAXIAL
OPTICAL
ASSIGNABLE
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
IN
8
OUT
OUT 2
OUT 1
(CONTROL)
OUT 3
(HD ZONE)
SELECTABLE
HDMI
ASSIGNABLE
1
-
8
ASSIGNABLE
DVD
IN
MONITOR
OUT
COMPONENT VIDEO
P
B
Y
P
R
IN
1
(DVD)
IN
2
(DVR/
BDR)
HDMI IN
DIGITAL OUT
COAXIAL
ANALOG
R
L
AUDIO OUT
OPTICAL
Выберите один
VIDEO
VIDEO OUT
Выберите один
Y
P
B
P
R
COMPONENT VIDEO OUT
Монитор, совместимый с HDMI/DVI
Проигрыватель DVD, др.
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор через
аудиокабели (
стр. 31
).
—
Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает
функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание телевизора может поступать на
ресивер через терминал HDMI OUT 1, поэтому нет необходимости подключать аудиокабель. В таком
случае, установите ARC в HDMI Setup на ON (см.
HDMI Setup
на
стр. 70
).
!
При использовании оптического цифрового аудиокабеля или (аналогового) аудиокабеля RCA потре-
буется указать ресиверу, к какому его цифровому входу подключен проигрыватель (см.
Меню Input
Setup
на
стр. 46
).
