38
03
Подключение оборудования
b ! Входы, которые могут переключаться различаются в зависимости от назначения терминалов HDMI IN 1 до IN 8. В
момент отгрузки с завода входные терминалы назначены на DVD, SAT/CBL, DVR/BDR, VIDEO, HDMI 5/MHL, HDMI 6,
HDMI 7
и HDMI 8, в порядке начиная с терминала HDMI IN 1.
! Видео/аудиосигналы аналоговых входных терминалов RCA, цифровых входных терминалов (OPTICAL и COAXIAL) и
входных терминалов COMPONENT VIDEO не могут преобразовываться с повышением и выводиться на HDZONE.
! При выборе любого из входов HDMI 4, HDMI 6, HDMI 7 или HDMI 8 в основной зоне, можно будет выбрать только
тот вход, который выбран в основной зоне для HDZONE. (Можно выбрать входы, кроме указанных здесь входов.)
Одинаковое ограничение применяется при выборе входов выше для HDZONE.

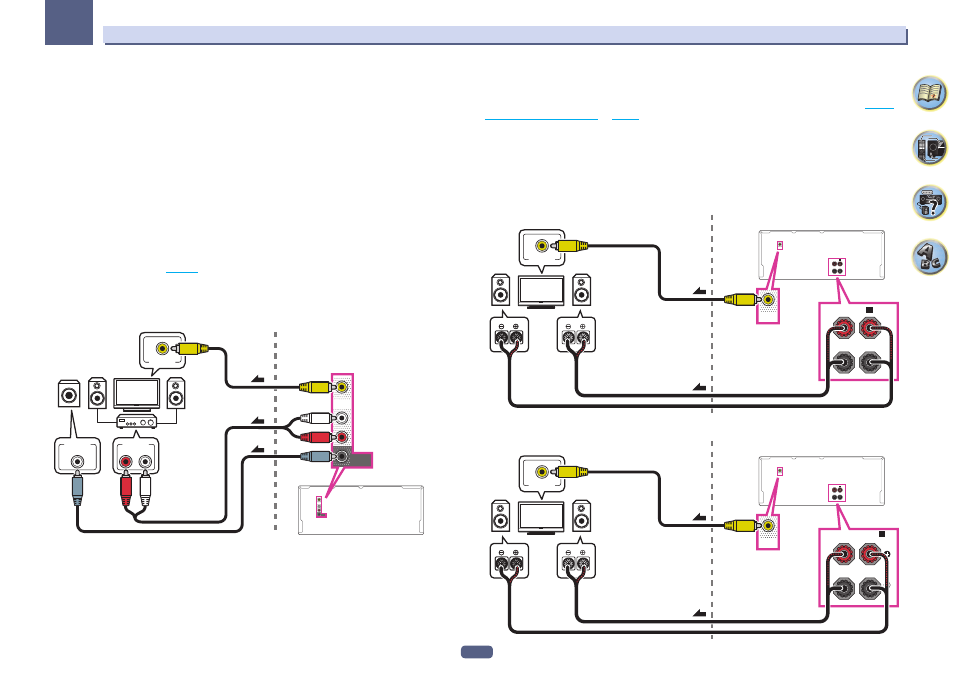

Настройка первичной под-зоны MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, подключенных к усилителю под-зоны, как показано на следующей
иллюстрации.
2 Подключите низкочастотный громкоговоритель к гнезду SUBWOOFER ZONE 2 OUT на
данном ресивере.
Когда подключен низкочастотный громкоговоритель, рекомендуется установить HPF (Фильтр высоких
частот) в ZONE Setup на ON (
стр. 105
).
3 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
!
COMPONENT VIDEO ZONE 2 OUT может использоваться для вывода чистого изображения.
!
Экран ГИП не отображается, если подключено только гнездо COMPONENT VIDEO ZONE 2 OUT.
ZONE 2
SUBWOOFER
ZONE 2
OUT
ZONE 2
SUBWOOFER
ZONE 2
OUT
R
L
AUDIO IN
LINE LEVEL
INPUT
VIDEO IN
Под-зона (
ZONE 2)
Основная зона
3
2
1
Настройка MULTI-ZONE с использованием терминалов громкоговорителей (ZONE 2)
В качестве терминалов громкоговорителей для ZONE 2 можно использовать терминалы задних гром-
коговорителей объемного звучания или передних боковых громкоговорителей. Подробнее см.
Выбор
системы громкоговорителей
на
стр. 20
.
1 Подключите два громкоговорителя к терминалам задних громкоговорителей
объемного звучания или передних боковых громкоговорителей.
2 Подключите телевизионный монитор к гнезду VIDEO ZONE 2 OUT на данном
ресивере.
!
COMPONENT VIDEO ZONE 2 OUT может использоваться для вывода чистого изображения.
!
Экран ГИП не отображается, если подключено только гнездо COMPONENT VIDEO ZONE 2 OUT.
Использование терминалов передних боковых громкоговорителей для ZONE 2:
R
Под-зона (
ZONE 2)
Основная зона
VIDEO IN
ZONE 2
OUT
L
B
FRONT WIDE /
R
L
ZONE 2
OUT
B
FRONT WIDE /
R
L
2
1
Использование терминалов задних громкоговорителей объемного звучания для ZONE 2:
ZONE 2
OUT
B
FRONT WIDE /
R
L
ZONE 2
OUT
R
Под-зона (ZONE 2)
Основная зона
VIDEO IN
L
(Single)
A
SURROUND BACK
R
L
2
1
