37
03
Подключение оборудования

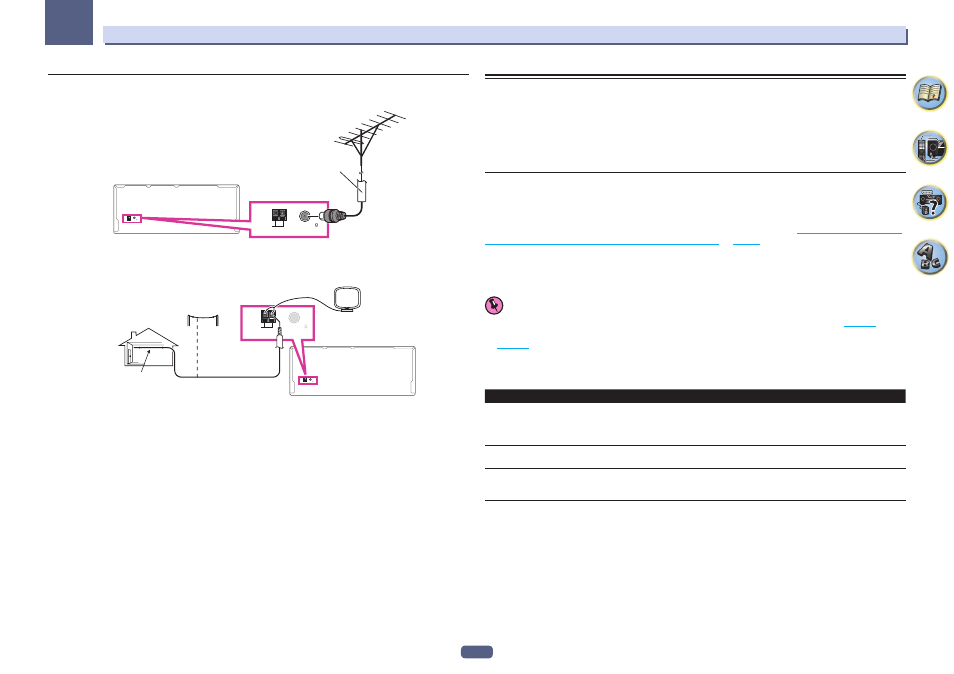

Подключение внешних антенн
Для улучшения приема в диапазоне FM, подключите внешнюю антенну FM к FM UNBAL 75 W.
ANTENNA
AM LOOP
FM UNBAL 75
ANTENNA
AM LOOP
FM UNBAL 75
75 Ω коаксиальный
кабель
Для улучшения приема в диапазоне AM подключите к разъемам AM LOOP провод длиной от 5 м дo 6 м с
виниловой изоляцией, не отсоединяя прилагаемую рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально снаружи.
ANTENNA
AM LOOP
FM UNBAL 75
ANTENNA
AM LOOP
FM UNBAL 75
Внешняя антенна
Комнатная антенна
(провод с виниловым
покрытием)
5 m до 6 m
Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до четырех независимых систем в отдельных
комнатах после того, как выполнены соответствующие подключения MULTI-ZONE.
В четырех зонах одновременно можно воспроизводить различные источники, или, в зависимости от
потребностей, можно также использовать одинаковый источник. Питание на основную и под-зоны пода-
ется раздельно (питание основной зоны может быть отключено, в то время как одна (или обе) под-зоны
включены), и под-зоны могут управляться от пульта ДУ или органов управления передней панели.
Выполнение подключений MULTI-ZONE
Данные подключения возможны при наличии отдельного телевизора, низкочастотного громкоговори-
теля и громкоговорителей для первичной (ZONE 2) под-зоны, и отдельного усилителя (и громкоговори-
телей) для вторичной (ZONE 3) под-зоны. Также потребуется отдельный усилитель, если терминалы
громкоговорителей не используются для первичной под-зоны (подробнее см.
Настройка MULTI-ZONE с
использованием терминалов громкоговорителей (ZONE 2)
на
стр. 38
).
Также, если другой ресивер в под-зоне оборудован входным терминалом HDMI, вход HDMI данного
аппарата также можно воспроизводить как HDZONE.
Здесь указаны три настройки первичной под-зоны, возможные на данной системе. Выберите ту, которая
вас больше устраивает.
Важное предупреждение
!
Для использования многозонной функции требуется изменить настойки в ZONE Setup (
стр. 105
).
!
Для использования функции HDZONE требуется установить MAIN/HDZONE в ZONE Setup на HDZONE
(
стр. 105
).
Опции прослушивания MULTI-ZONE
В следующей таблице отображены сигналы, которые можно выводить на ZONE 2, ZONE 3 и HDZONE:
Под-зона
Доступные функции входа
ZONE 2
<a>
DVD
, SAT/CBL, DVR/BDR, VIDEO, INTERNET RADIO, MEDIA SERVER, FAVORITES,
iPod/USB
, TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы, композитные видеосигналы и компонентные
видеосигналы.)
ZONE 3
<a>
DVD
, SAT/CBL, DVR/BDR, VIDEO, TV, CD, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы)
HDZONE
(HDMI)
<b>
BD
, DVD, SAT/CBL, DVR/BDR, VIDEO, HDMI 1, HDMI 2, HDMI 3, HDMI 4,
HDMI 5
/MHL, HDMI 6, HDMI 7, HDMI 8
(Выводит аудио и видеосигналы HDMI)
a ! Невозможно выполнить конвертирование аудио и видеосигналов, поступающих с входных терминалов HDMI,
цифровых входных терминалов (OPTICAL и COAXIAL) и входных терминалов COMPONENT VIDEO для последующего
вывода на ZONE 2.
! Невозможно выполнить понижающее преобразование аудиосигналов, поступающих от входных терминалов HDMI
или цифровых входных терминалов (OPTICAL и COAXIAL) для последующего вывода на ZONE 3.
! При выборе любого из входов INTERNET RADIO, MEDIA SERVER, FAVORITES, iPod/USB или ADAPTER PORT в основ-
ной зоне, для под-зоны можно будет выбрать только тот вход, который выбран в основной зоне. (Можно выбрать
входы, кроме указанных здесь входов.)
Одинаковое ограничение применяется при выборе входов выше для под-зоны.
