Подключение оборудования

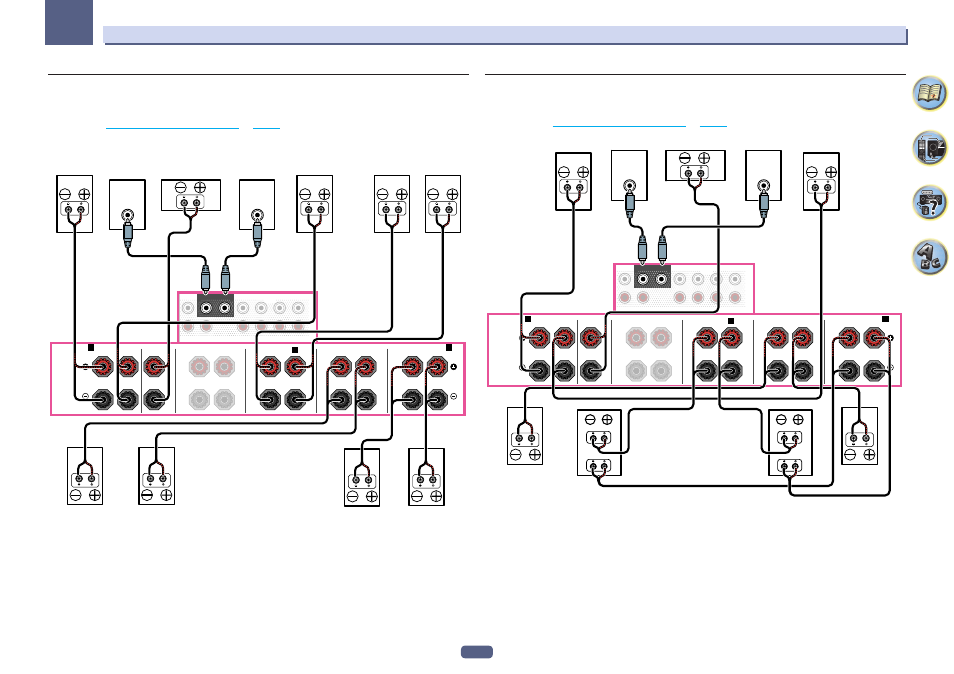

[G-1] Подключение 5.2-канальной системы объемного звучания и ZONE 2/
ZONE 3 (Multi Zone)
[G-2] Multi-ZONE Music
Для этого, см.
Настройка акустической системы
на
стр. 99
.
!
[G-1] Настройка Speaker System: 5.1ch + ZONE 2+3
!
[G-2] Настройка Speaker System: Multi-ZONE Music
(Single)
SPEAKERS
FRONT
CENTER
A
A
B
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
R
L
R
L
R
L
R
L
R
L
PRE OUT
SUBWOOFER
1
2
SURROUND SURR BACK F.HEIGHT
(Single)
FRONT
CENTER
L
R
F.WIDE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
ZONE 3 -
Левый
ZONE 3 -
Правый
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного звучания
ZONE 2 -
Правый
ZONE 2 -
Левый
Правый
объемного звучания
[H] Подключение 5.2-канальной системы объемного звучания и
двухполосного усиления Громкоговорителей B
!
Выберите ‹5.1ch + SP-B Bi-Amp› в меню Speaker System.
Для этого, см.
Настройка акустической системы
на
стр. 99
.
(Single)
SPEAKERS
FRONT
CENTER
A
A
B
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
R
L
R
L
R
L
R
L
R
L
PRE OUT
SUBWOOFER
1
2
SURROUND SURR BACK F.HEIGHT
(Single)
FRONT
CENTER
L
R
F.WIDE
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Передний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Левый
объемного
звучания
Правый
объемного
звучания
Громкоговоритель,
совместимый с
двухполосным усилением
Громкоговоритель B - правый
Громкоговоритель,
совместимый с
двухполосным усилением
Громкоговоритель B - левый
