30
03

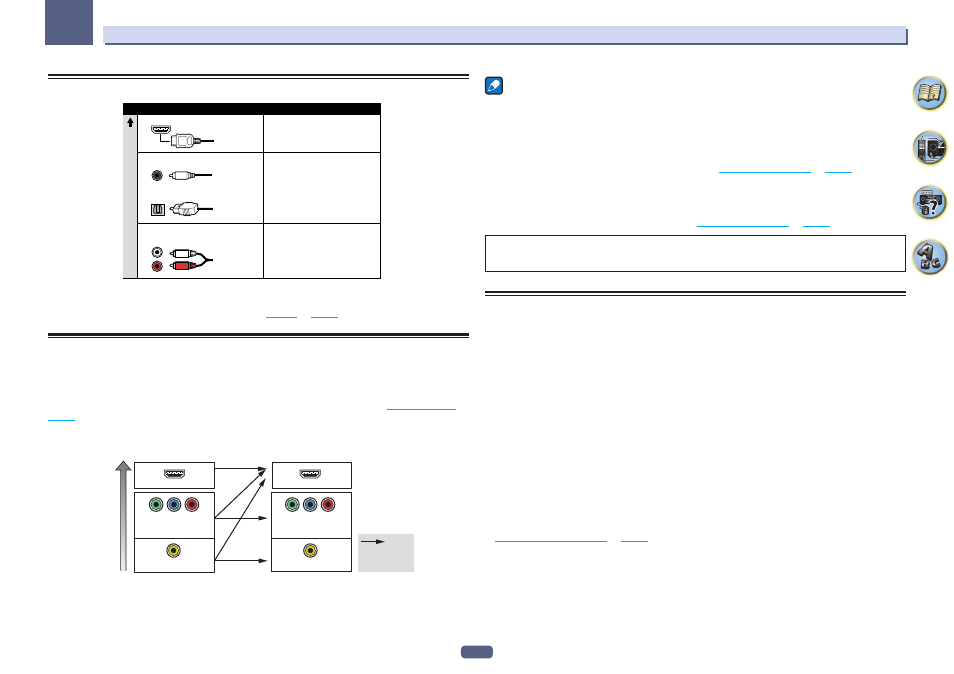

Подключение оборудования
Об аудиоподключении
Передаваемые аудиосигналы
Приоритет звукового сигнала
HDMI
Аудиосигнал высокой
четкости
Цифровой (Коаксиальный) Обычный цифровой
аудиосигнал
RCA (Аналоговый)
(Белый/Красный)
Обычный аналоговый
аудиосигнал
Цифровой (Оптический)
Типы кабелей и терминалы
!
С помощью кабеля HDMI можно передавать видео и аудиосигналы с высоким качеством через еди-
ный кабель.
!
Подробнее об аудиосигналах высокой точности см.
О HDMI
на
стр. 30
.
О преобразователе видеосигнала
Преобразователь видеосигнала обеспечивает вывод всех видеоисточников через терминалы HDMI
OUT 1
и HDMI OUT 2.
Если телевизор подключен только к композитным гнездам VIDEO MONITOR OUT ресивера, тогда все
другие видеоустройства следует подключать через композитные подключения.
Если для нескольких видеокомпонентов назначена одна и та же функция входа (см.
Меню Input Setup
на
стр. 46
), преобразователь устанавливает приоритет в следующем порядке: HDMI, компонентное видео,
затем композитное видео.
VIDEO IN
VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
Y
P
B
P
R
COMPONENT VIDEO
MONITOR OUT
Y
P
B
P
R
HDMI IN
HDMI OUT
Ул
учшение к
ач
еств
а
Возможность
вывода
видеосигналов
Терминал для подключения
с исходным устройством
Терминал для подключения
с телевизионным монитором
Примечания
!
HDMI - единственное исключение: поскольку понижение данного разрешения невозможно, при
подключении данного видеоисточника необходимо подключить монитор/телевизор к выходу HDMI
ресивера.
!
Если видеосигнал не отображается на телевизоре, попробуйте отрегулировать настройки разреше-
ния используемого компонента или дисплея. Учтите, что некоторые компоненты (например, игровые
видеоприставки) имеют разрешение, преобразование которого невозможно. В таком случае, попытай-
тесь переключить Преобразование цифрового видео (в
Настройка видеоопций
на
стр. 76
) на OFF.
!
Разрешения входного сигнала, которые можно преобразовывать от компонентного видеовхода
для выхода через HDMI, составляют 480i/576i, 480p/576p, 720p и 1080i. Сигналы 1080р не могут
преобразовываться.
!
Для обеспечения оптимальных рабочих характеристик видео, THX рекомендует отключить (устано-
вить на OFF) Преобразование цифрового видео (в
Настройка видеоопций
на
стр. 76
).
Данное изделие содержит технологию защиты авторских прав, защищенную патентами США и дру-
гими правами на интеллектуальную собственность, принадлежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
О HDMI
Подключение HDMI передает несжатые цифровые видеосигналы, а также почти все виды цифровых
аудиосигналов.
Данный ресивер поддерживает технологию High- Definition Multimedia Interface (HDMI
®
/
TM
).
С помощью подключений HDMI данный ресивер поддерживает описанные ниже функции.
!
Цифровая передача несжатого видео (материала, защищенного по системе HDCP (1080p/24,
1080p/60, др.))
!
Передача сигнала 3D
!
Передача сигнала Deep Color
!
Передача сигнала x.v.Color
!
ARC (Реверсивный аудиосигнал)
!
Передача сигнала 4К
—
В зависимости от подключенного оборудования данная функция может не срабатывать соответству-
ющим образом.
—
Поддерживаются сигналы 4K 24p, 4K 25p и 4K 30p.
!
Прием многоканальных линейных цифровых аудиосигналов PCM (192 кГц или менее) до макс. 8
каналов
!
Прием следующих цифровых аудиоформатов:
—
Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с высокой битовой скоростью (Dolby TrueHD,
DTS-HD Master Audio, DTS-HD High Resolution Audio), CD, SACD (сигнал DSD)
!
Синхронизированное управление компонентами с помощью функции Control через HDMI (см.
Функция Control через HDMI
на
стр. 69
)
