Подключение оборудования
!

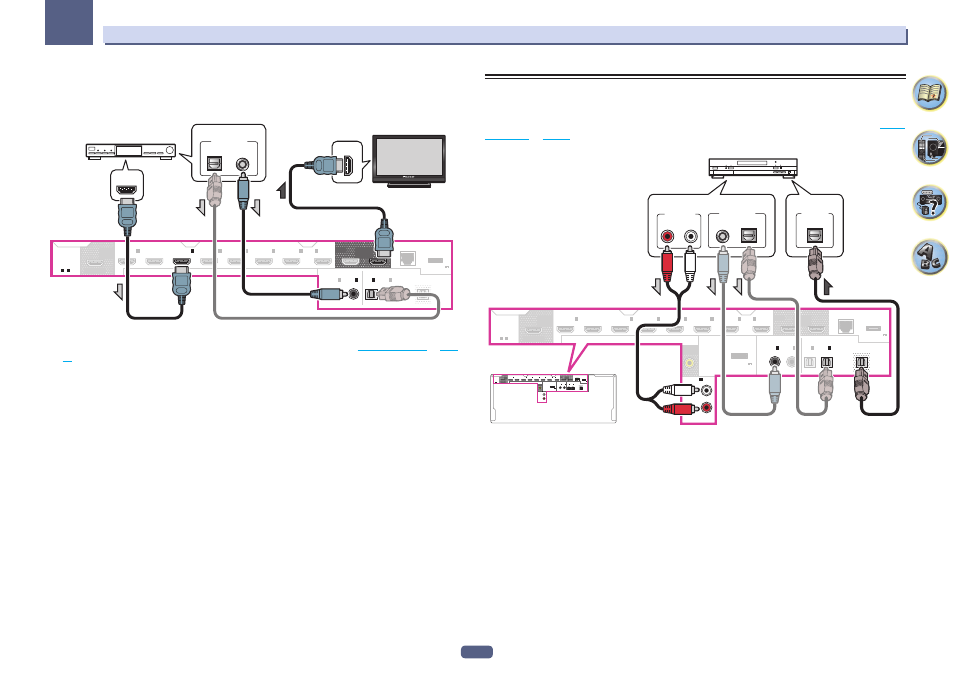

Даже если приставка оборудована выходным терминалом HDMI, в некоторых случаях звучание выво-
дится от цифрового аудиовыхода (оптического или коаксиального), и только видеосигнал выводится
от выходного терминала HDMI. В таком случае выполните подключения для HDMI и цифрового ауди-
осигнала как показано ниже.
BD IN
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
COAXIAL
OPTICAL
ASSIGNABLE
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
IN
8
OUT
OUT 2
OUT 1
(CONTROL)
OUT 3
(HD ZONE)
SELECTABLE
HDMI
ASSIGNABLE
1
-
8
HDMI IN
DIGITAL OUT
COAXIAL
OPTICAL
HDMI OUT
Выберите один
Монитор, совместимый с HDMI/DVI
Спутниковая приставка
—
При использовании цифрового аудиокабеля или (аналогового) аудиокабеля RCA потребуется ука-
зать ресиверу, к какому его цифровому входу подключена приставка (см.
Меню Input Setup
на
стр.
46
).
Подключение других аудиокомпонентов
Данный ресивер оборудован цифровыми и аналоговыми входами, позволяющими подключить аудио-
компоненты для воспроизведения.
При настройке ресивера потребуется указать, к какому его входу подключен компонент (см. также
Меню
Input Setup
на
стр. 46
).
BD IN
LAN (10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
COAXIAL
OPTICAL
ASSIGNABLE
ASSIGNABLE
ADAPTER PORT
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
IN
8
OUT
(OUTPUT 5 V
0.1 A MAX)
OUT 2
OUT 1
(CONTROL)
HDMI
OUT 3
(HD ZONE)
ASSIGNABLE
SELECTABLE
ASSIGNABLE
MONITOR
OUT
1
-
8
IN
1
(CD)
BD IN
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
COAXIAL
OPTICAL
ASSIGNABLE
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
IN
8
OUT
OUT 2
OUT 1
(CONTROL)
OUT 3
(HD ZONE)
SELECTABLE
HDMI
ASSIGNABLE
1
-
8
ADAPTER PORT
(OUTPUT 5 V
0.1 A MAX)
ASSIGNABLE
MONITOR
OUT
IN
1
(CD)
Проигрыватель CD, MD, DAT, др.
DIGITAL OUT
COAXIAL
ANALOG
R
L
AUDIO OUT
OPTICAL
Выберите один
DIGITAL IN
OPTICAL
!
Если на проигрывателе имеются выходы линейного уровня (например, он оборудован встроенным
предварительным усилителем с фонокорректором), подключите его к входам ANALOG IN 1 (CD).
!
Прослушивание аудиосигналов HDMI через цифровое выходное гнездо данного ресивера
невозможно.
