Инструкция по эксплуатации Pioneer SC-LX57-S
Страница 31
31
03
Подключение оборудования
Примечания
!
Подключение HDMI допускается только для компонентов, оборудованных интерфейсом DVI и
совместимых как с DVI, так и с защитой High Bandwidth Digital Content Protection (HDCP). Для под-
ключения к разъему DVI понадобится отдельный переходник (DVIdHDMI). Однако, подключение DVI
не поддерживает передачу аудиосигналов. Дополнительные сведения можно получить у продавца
оборудования.
!
При подключении компонента, несовместимого с HDCP, на дисплее передней панели отобража-
ется сообщение HDCP ERROR. Данное сообщение отображается даже для некоторых компонентов,
совместимых с HDCP, но когда нет проблем в отображении видеоизображения, это не является
неисправностью.
!
В зависимости от подключенного компонента, использование подключения DVI может привести к
ненадежной передаче сигнала.
!
Данный ресивер поддерживает SACD, Dolby Digital Plus, Dolby TrueHD и DTS-HD Master Audio. Для
использования преимуществ данных форматов, однако, убедитесь, что компонент, подключенный к
данному ресиверу, также поддерживает соответствующий формат.
!
Используйте Высокоскоростной кабель HDMI
®
/
TM
. При использовании кабеля HDMI, кроме
Высокоскоростной кабель HDMI
®
/
TM
, ресивер может не срабатывать соответствующим образом.
!
При подключении кабеля HDMI со встроенным уравнивающим фильтром, он может не срабатывать
соответствующим образом.
!
Передача сигнала возможна только при подключении к совместимому компоненту.
!
Передача цифрового аудиосигнала формата HDMI требует больше времени на распознавание. По
этой причине может происходить прерывание звучания во время переключения аудиоформатов или
при запуске воспроизведения.
!
Включение/отключение устройства, подключенного к терминалу HDMI OUT данного аппарата, во
время воспроизведения, или отсоединение/подключение кабеля HDMI во время воспроизведения
может вызывать шум или прерывание звучания.
Термины HDMI и HDMI High-Definition Multimedia Interface, а также логотип HDMI являются торговыми
марками или зарегистрированными торговыми марками HDMI Licensing, LLC в США и других странах.
«x.v.Color» и
являются торговыми марками Sony Corporation.

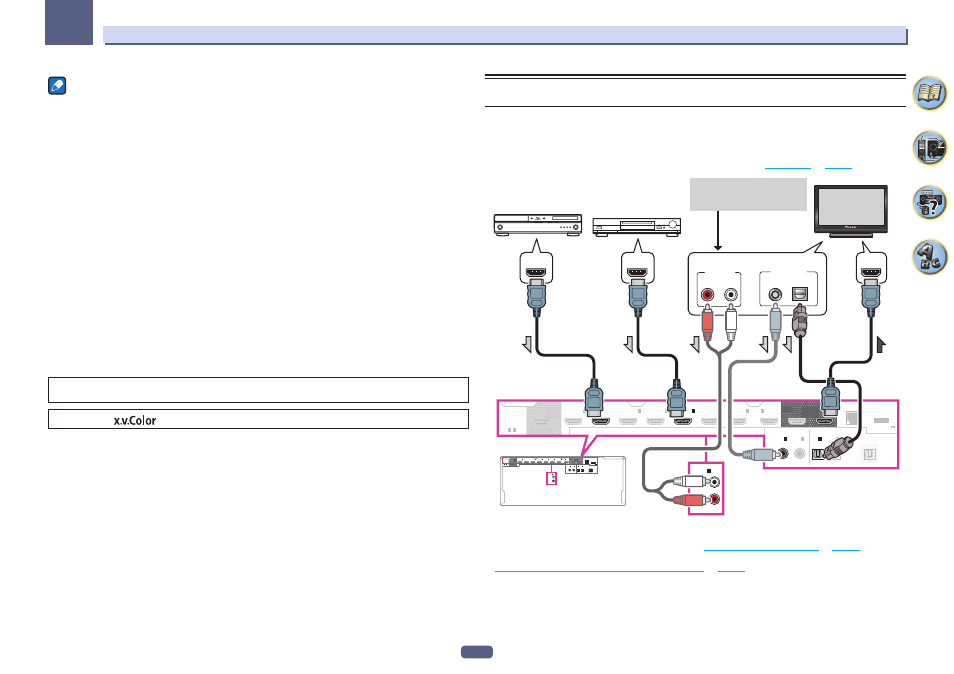

Подключение телевизора и компонентов воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray Disc дисков
(BD), др.), его можно подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через HDMI, можно
будет воспользоваться удобствами функции Control через HDMI (см.
HDMI Setup
на
стр. 70
).
BD IN
LAN (10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
COAXIAL
OPTICAL
ASSIGNABLE
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
IN
8
OUT
OUT 2
OUT 1
(CONTROL)
HDMI
OUT 3
(HD ZONE)
ASSIGNABLE
SELECTABLE
ASSIGNABLE
1
-
8
IN
1
(CD)
BD IN
LAN
(10/100) DC OUTPUT
for WIRELESS LAN
(OUTPUT 5 V
0.6 A MAX)
COAXIAL
OPTICAL
ASSIGNABLE
ASSIGNABLE
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
3
(DVR/BDR)
IN
4
(VIDEO)
IN
1
(TV)
IN
2
(DVR/BDR)
IN
1
(DVD)
IN
2
(SAT/CBL)
IN
6
IN
7
IN
8
OUT
OUT 2
OUT 1
(CONTROL)
OUT 3
(HD ZONE)
SELECTABLE
HDMI
ASSIGNABLE
1
-
8
ASSIGNABLE
IN
1
(CD)
DIGITAL OUT
COAXIAL OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты,
оборудованные интерфейсом
HDMI/DVI
Монитор, совместимый с
HDMI/DVI
Выберите один
Данное подключение требуется
для прослушивания звучания
телевизора через ресивер.
!
При подключении к совместимому с HDMI/DVI монитору через терминал HDMI OUT 2, переключите
настройку выхода HDMI на OUT 2 или OUT 1+2. См.
Переключение выхода HDMI
на
стр. 81
.
!
Для компонентов приема также доступны подключения, в дополнение к подключениям HDMI (см.
Подключение проигрывателя DVD без выхода HDMI
на
стр. 32
).
