Подключение
02
24
Ru
Подключение с помощью
HDMI
При наличии монитора или дисплея
1
с
интерфейсом HDMI или DVI
2
его можно
подключить к рекордеру с помощью кабеля
HDMI (не прилагается).
Через HDMI может выводиться цифровое видео
без сжатия, а также цифровой звук почти
любого формата.
1

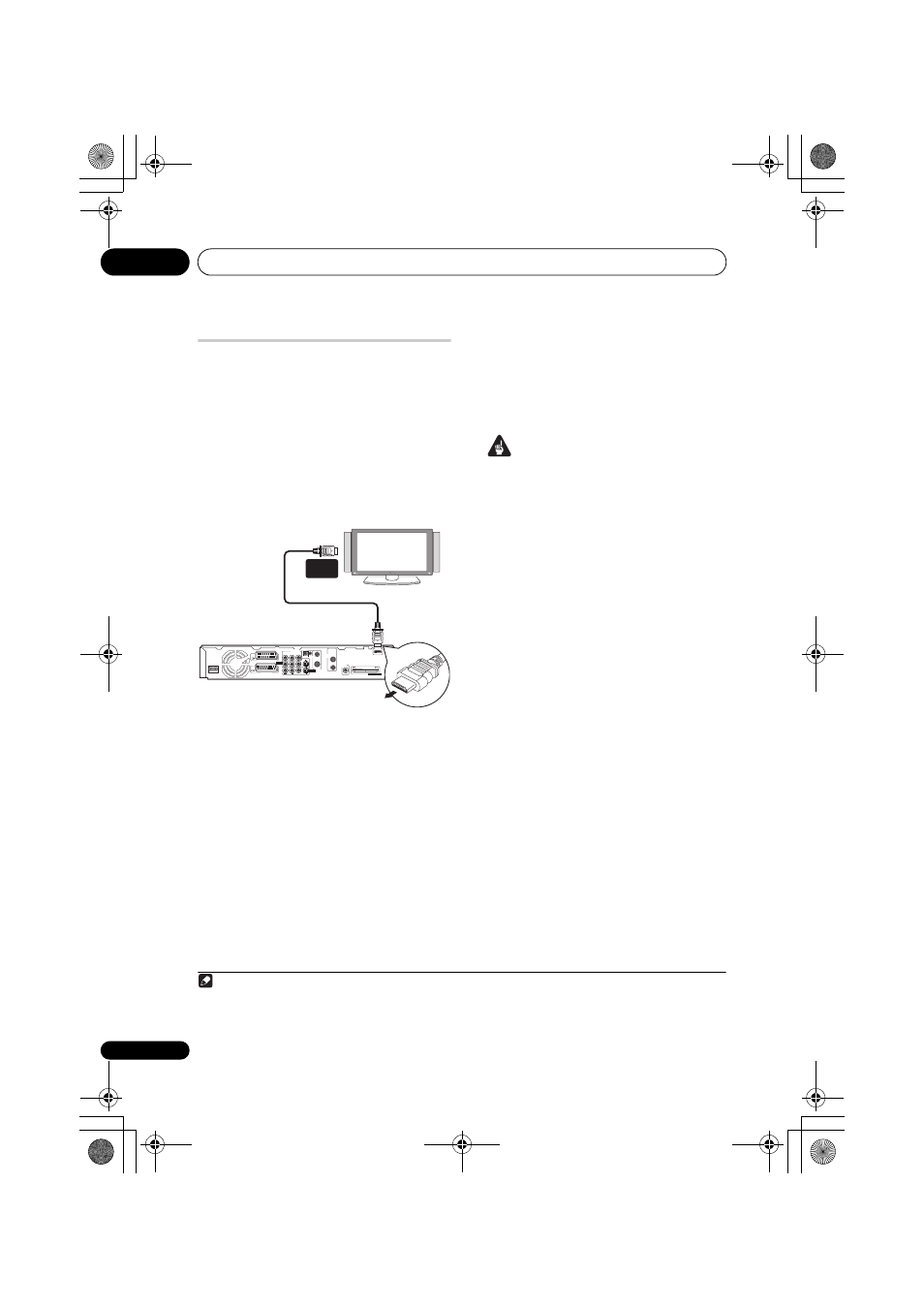

С помощью кабеля HDMI соедините
разъем HDMI OUT (Выход HDMI) на рекордере
с разъемом HDMI на мониторе,
поддерживающем этот интерфейс.
• При правильном подключении стрелка на
разъеме кабеля рекордера должна быть
направлена вниз.
При подключенном компоненте HDMI или
компоненте DVI, совместимом с HDCP,
светится индикатор HDMI.
Настройка HDMI в основном выполняется
автоматически. Однако при необходимости
некоторые настройки можно изменить.
Дополнительные сведения см. в разделе HDMI
Output (Вывод HDMI) (доступен только при
подключенном устройстве HDMI) на стр. 149.
Учтите, что параметры HDMI остаются
неизменными, пока вы не исправите их или не
подключите другое оборудование HDMI.
Внимание
• Подключение HDMI допускается только
для компонентов, поддерживающих
интерфейс DVI и совместимых как с DVI,
так и с защитой HDCP. Для подключения к
разъему DVI необходим кабель с
переходником DVI - HDMI. В то же время
через подключение DVI - HDCP не может
передаваться звук. Дополнительные
сведения можно получить у продавца
оборудования.
• Подключение HDMI может работать с 2-
канальными сигналами 32 кГц /44,1 кГц /48
кГц /96 кГц, 16 бит /20 бит /24 бит с
линейной PCM, а также с Dolby Digital, DTS
и потоками бит звука MPEG.
• Если подключенный компонент совместим
только с Linear PCM, сигнал выводится в
виде Linear PCM (звук DTS не выводится).
• Если подключен плазменный дисплей
Pioneer, выберите на дисплее настройку
HDMI (для получения дополнительной
информации обратитесь к прилагаемой
инструкции).
Примечание
1 Разрешение в пикселах видеовыхода HDMI данного рекордера (в соответствии с форматом ТВ): NTSC (720 x 480i/p, 1280
x 720p, 1920 x 1080i, только для модели DVR-940HX-S: 1920 x 1080p) и PAL (720 x 576i/p, 1280 x 720p, 1920 x 1080i,
только для модели DVR-940HX-S: 1920 x 1080p). Если ваш дисплей не поддерживает эти разрешения, изображение может
воспроизводиться с искажениями.
2 Данное устройство рассчитано на соответствие интерфейсу HDMI (интерфейс мультимедиа с высоким разрешением)
версии 1.2a и HDCP версии 1.1. В зависимости от подключенного компонента применение подключения DVI может
привести к ненадежной передаче сигнала.
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
P
R
Y
Дисплей с поддержкой
HDMI
ВХОД
HDMI
