Подключение
02
16
Ru

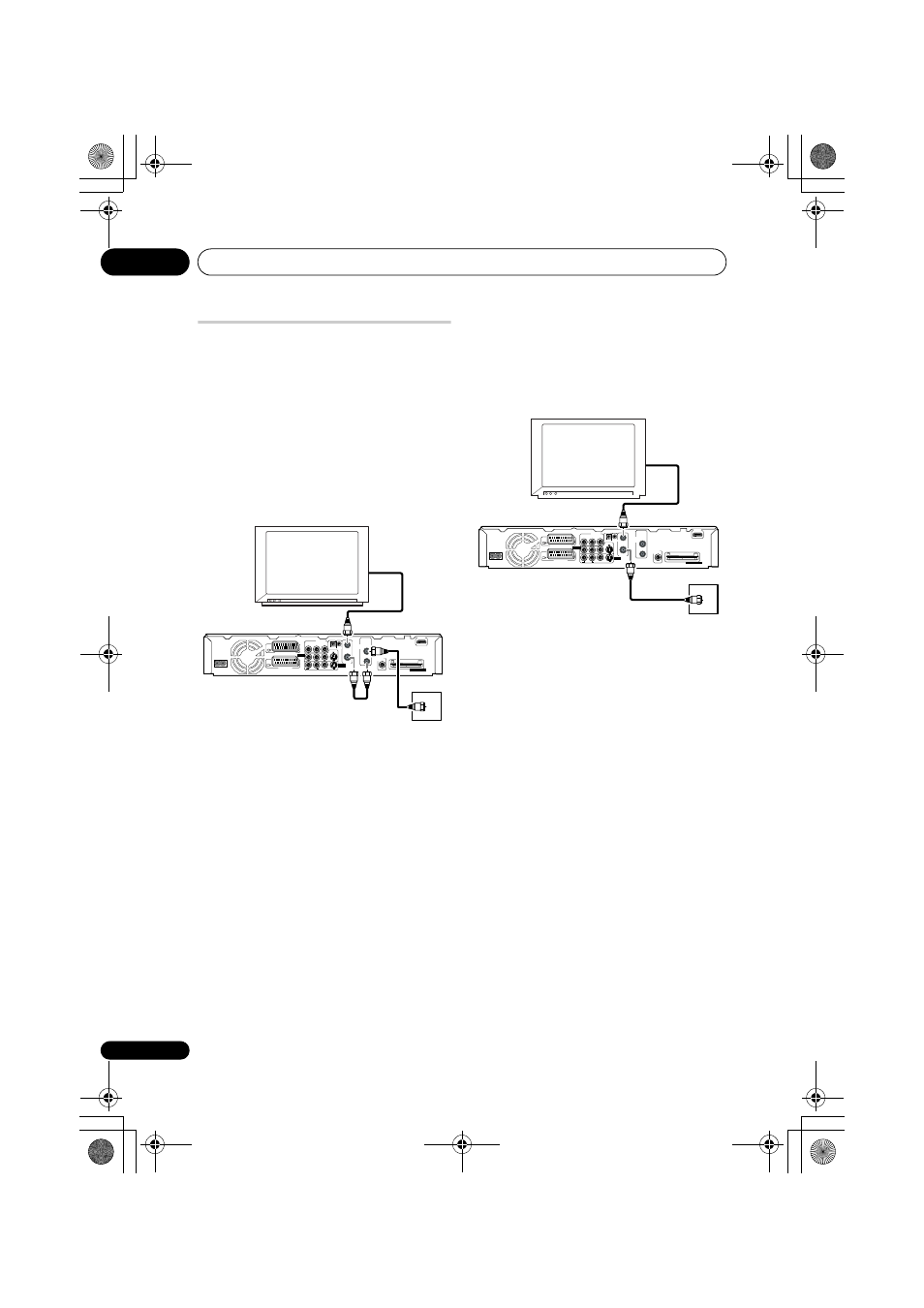

Подключение ТВ антенны
Данный рекордер имеет отдельные встроенные
ТВ тюнеры для наземной цифровой и наземной
аналоговой ТВ трансляции.
Если в данный момент вы готовы к приему
цифровой трансляции, для подключения
выхода используемой антенны к разъему
ANTENNA (DIGITAL) IN используйте более
длинный антенный кабель из прилагаемых.
Затем с помощью более короткого антенного
соедините разъемы ANTENNA (DIGITAL) OUT и
ANTENNA IN (RF IN). Затем подключите
рекордер к используемому телевизору с
помощью разъема ANTENNA OUT.
Если в вашем регионе еще отсутствует
обеспечение цифровыми услугами по
наземным сетям, подключите выход
используемой антенны к разъему ANTENNA IN
(RF IN) с помощью одного из прилагаемых
антенных кабелей. Затем подключите рекордер
к используемому телевизору с помощью
разъема ANTENNA OUT.
Для обеспечения более высокого качества
приема и изображения настоятельно
рекомендуется использование внешней
антенны.
Однако при желании использовать внутреннюю
антенну используйте усилитель сигнала со
параметрами 5 В, 30 мА и в меню «Initial Setup»
(Исходные параметры) для настройки Aerial
Power (Питание антенны) выберите значение
On (
Вкл.) (см. стр. 140).
Телевизор
Стенная
розетка
антенны
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
P
R
Y
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
P
R
Y
Телевизор
Стенная
розетка
антенны
