Подключение
02
21
Ru

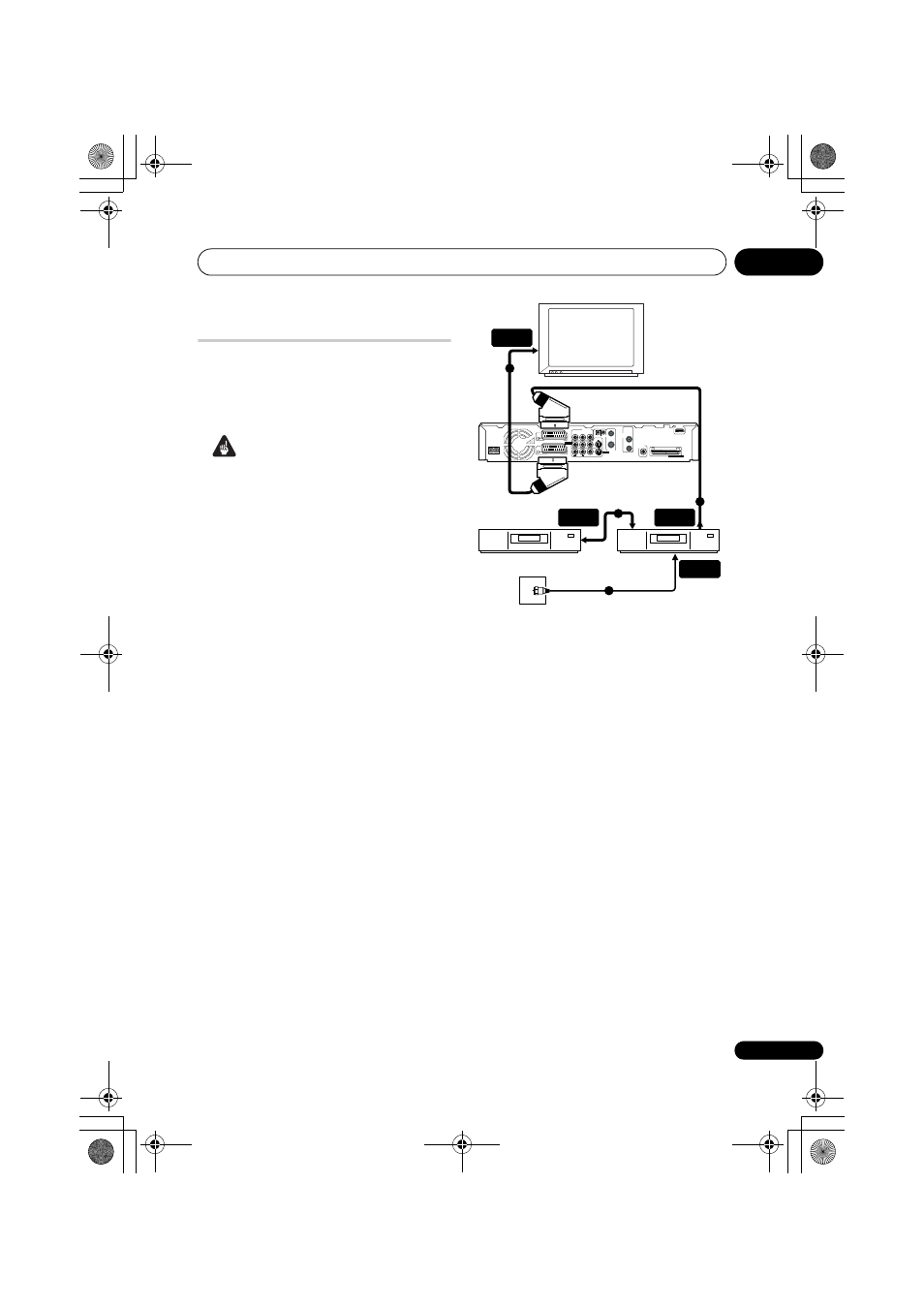

Подключение внешнего
декодера (1)
При наличии специального внешнего декодера
для системы спутникового или кабельного
телевидения выполните описанную ниже
установку. См. схему подключения кабеля G-
LINK™ на предыдущей странице.
Внимание
• Не подсоединяйте декодер
непосредственно к рекордеру.
• Информация, поступающая с декодера
(например, относящаяся к платным услугам
телевидения) отображается только, если
рекордер выключен (находится в режиме
ожидания).
• Для обеспечения правильной записи по
таймеру с помощью этого рекордера
видеомагнитофон/спутниковый ресивер/
приемник кабельного телевидения во время
записи должен быть включен.
• Эта установка не позволяет просматривать
одну телевизионную программу и
одновременно записывать другую.
1
Подсоедините один конец кабеля к
настенной розетке для подключения
антенны/кабельного телевидения, а другой
конец - к входу для антенны на
видеомагнитофоне/спутниковом ресивере/
приемнике кабельного телевидения.
2
Используйте кабель SCART (не входит в
комплект) для подключения декодера к
видеомагнитофону/спутниковому ресиверу/
приемнику кабельного телевидения.
Подробные инструкции см. в руководстве,
прилагаемом к декодеру.
3
Используйте кабель SCART для
подключения видеомагнитофона/
спутникового ресивера/приемника
кабельного телевидения к разъему аудио/
видео AV2 (INPUT 1/DECODER) рекордера.
4
Используйте кабель SCART для
подключения телевизора к разъему
AV1(RGB)-TV.
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
P
R
Y
Настенная розетка
дляподключения
антенны/кабельного
телевидения
Видеомагнитофон/
спутниковый
ресивер/приемник
кабельного телевидения
Декодер
Телевизор
1
4
2
3
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
ВХОД
AНТЕННЫ
