Подключение
02
18
Ru

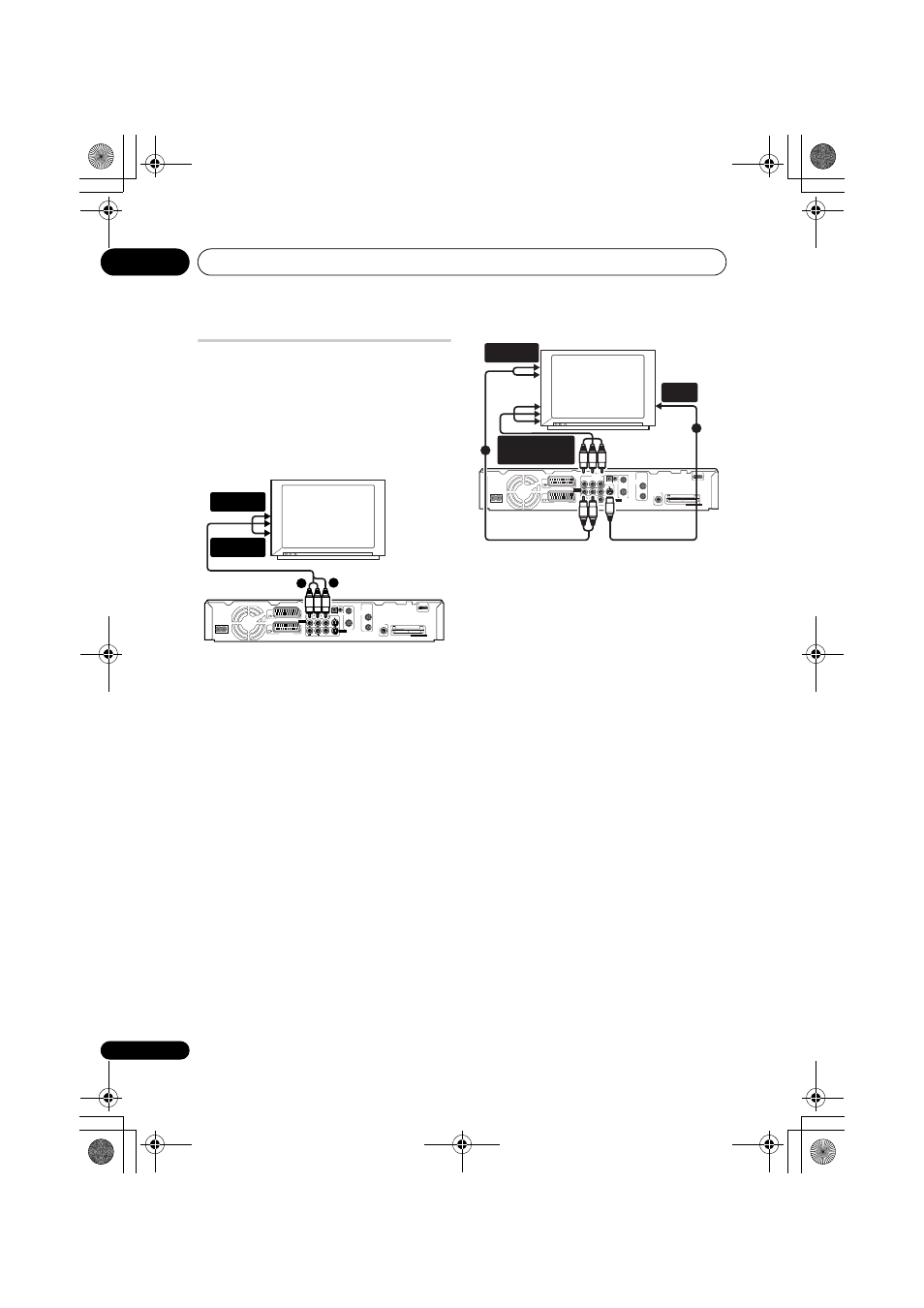

Использование других типов
выхода аудио/видео
Если для подключения телевизора к рекордеру
нельзя использовать разъем SCART, можно
воспользоваться стандартными гнездами аудио/
видеовыхода, а также выходами S-video и
компонентного видео.
Использование прилагаемого
кабеля аудио/видео
1
Подключите гнездо VIDEO OUTPUT
(
ВИДЕОВЫХОД) к видеовходу телевизора.
Используйте желтый разъем прилагаемого
кабеля аудио/видео для подключения видео.
2
Подключите гнезда AUDIO OUTPUT
(
АУДИОВЫХОД) к соответствующим
аудиовходам телевизора.
Используйте красный и белый разъемы
прилагаемого кабеля аудио/видео для
подключения аудио. Для получения
надлежащего стереозвука убедитесь, что левый
и правый выходы подключены к
соответствующим входам.
Использование выхода S-video или
компонентного видео
1
Подключите выход S-video или
компонентного видео к соответствующему
входу телевизора.
Для подключения S-video соедините кабелем S-
video (не прилагается) гнездо S-VIDEO OUTPUT
(
ВЫХОД S-VIDEO) со входом S-video в
телевизоре.
Для подключения компонентного видео
соедините кабелем компонентного видео (не
прилагается) гнезда COMPONENT VIDEO OUT
(
ВЫХОД КОМПОНЕНТНОГО ВИДЕО) со
входом компонентного видео в телевизоре.
Для получения информации о настройке
выхода компонентного видео для работы с
телевизором, поддерживающим прогрессивную
развертку, см. раздел Component Video Out
(Выход компонентного видео) на стр. 142.
2
Подключите гнезда AUDIO OUTPUT к
соответствующим аудиовходам телевизора.
Можно использовать прилагаемый кабель
аудио/видео, не подсоединяя желтый штекер
видеосигнала. Для получения надлежащего
стереозвука убедитесь, что левый и правый
выходы подключены к соответствующим
входам.
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
Y
Телевизор
1
2
ВИДЕОВХОД
АУДИОВХОД
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
P
R
Y
Телевизор
S-VIDEO
INPUT
1
2
ВХОД
КОМПОНЕНТНОГО
ВИДЕО
АУДИОВХОД
ВХОД
S-VIDEO
