Подключение
02
22
Ru
Подключение внешнего
декодера (2)

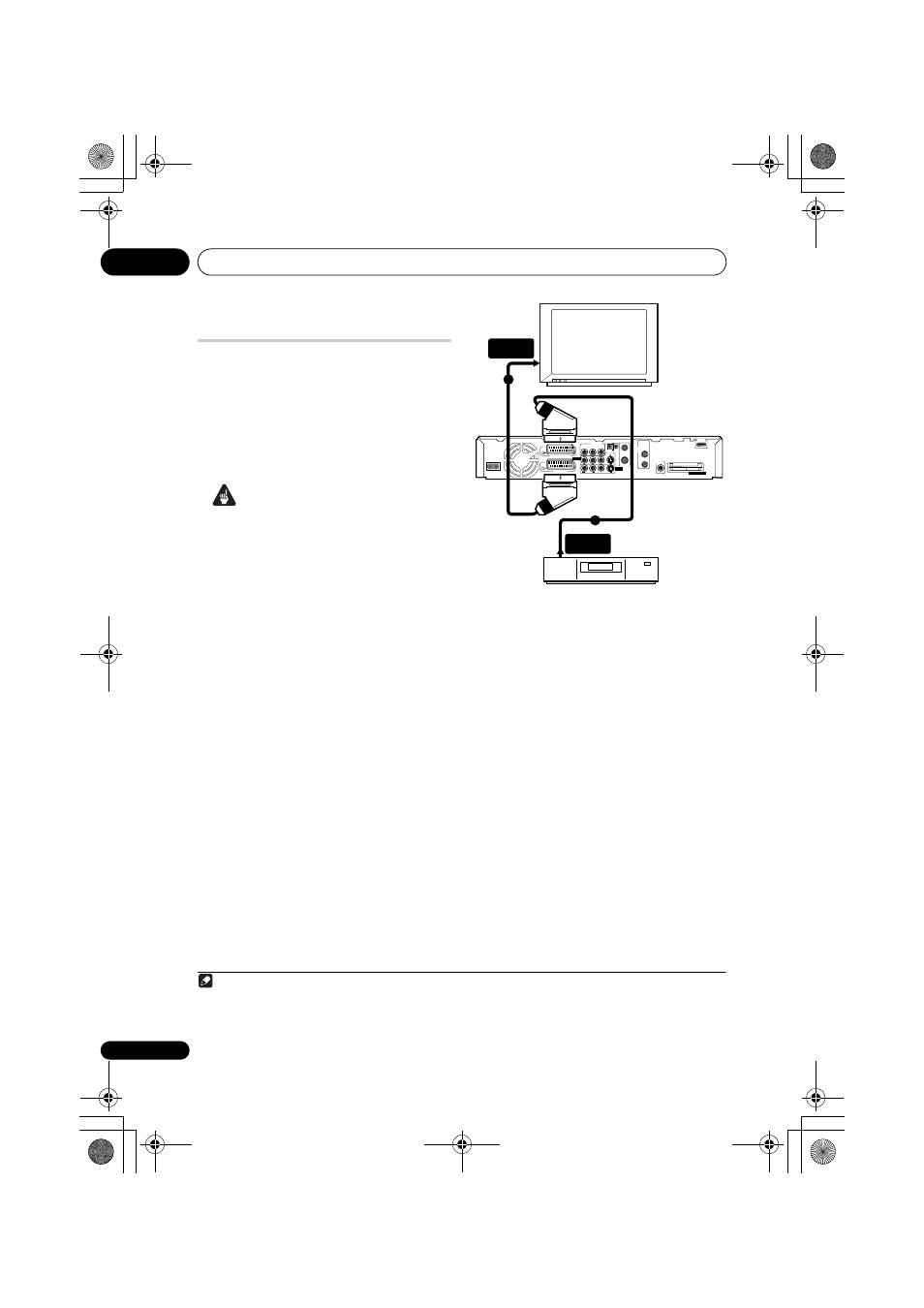

При наличии только декодера подсоедините его
к рекордеру и телевизору, как показано ниже.
1
Установка, описанная на этой странице,
позволяет:
• записывать каналы, транслируемые с
кодировкой изображения, при помощи
встроенного тюнера аналогового ТВ
рекордера.
Внимание
• Не подсоединяйте этот рекордер к другому
компоненту через видеомагнитофон,
спутниковый ресивер или приемник
кабельного телевидения. Всегда
подсоединяйте каждый компонент
непосредственно к телевизору или
ресиверу AV.
1
Подключите используемую ТВ антенну к
рекордеру и телевизору.
Дополнительные сведения см. в разделе
Подключение ТВ антенны на стр. 16.
2
Используйте кабель SCART (не входит в
комплект) для подсоединения разъема
аудио/видео AV1(RGB)-TV к разъему SCART
AV
телевизора.
Это позволит просматривать диски.
3
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2
(INPUT 1/DECODER)
к разъему SCART AV
приемника кабельного/спутникового
телевидения.
Это позволит записывать телевизионные
каналы, транслируемые с кодированием.
Примечание
1 Для использования этой установки необходимо выполнить описанные ниже настройки в меню Initial Setup (Начальная
настройка).
• В меню Initial Setup (Начальная настройка) установите для параметра AV2/L1 In (Вход AV2/L1) значение Decoder
(
Декодер) (см. раздел AV2/L1 In (Вход AV2/L1) на стр. 143).
• На экране Manual CH Setting (Установка каналов вручную) установите для параметра Decoder (Декодер) каналов,
транслируемых с кодированием, значение On (Вкл.) (см. раздел Manual CH Setting (Установка каналов вручную) на
стр. 141).
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
P
R
Y
Декодер
Телевизор
2
3
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
