Подключение
02
19
Ru

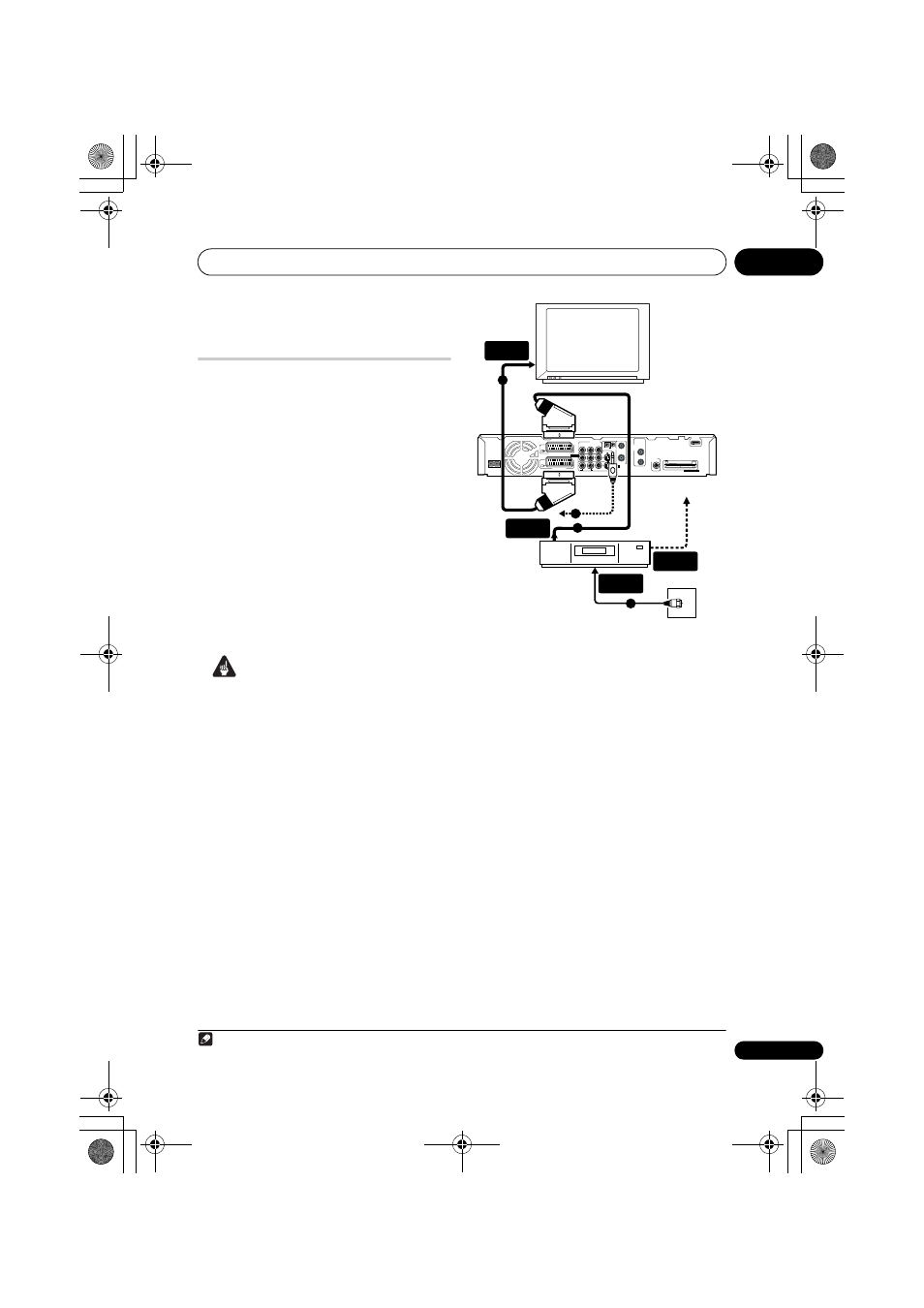

Подключение к приемнику
кабельного телевидения или
спутниковому ресиверу
При наличии приемника кабельного
телевидения или спутникового ресивера со
встроенным декодером подключите его к
данному рекордеру и телевизору, как показано
на следующей странице.
1
При использовании
отдельного декодера для кабельного/
спутникового телевидения, выполняйте
установку в соответствии с инструкциями на
следующей странице.
Установка, описанная на этой странице,
позволяет:
• записывать передачи любого канала,
выбрав его в кабельном, спутниковом или
цифровом ресивере
• переключать каналы и программировать
запись по таймеру с внешнего ресивера с
помощью системы GUIDE Plus+™ (через
кабель G-LINK™, после предварительной
настройки).
Внимание
• Не подключайте рекордер к телевизору
через видеомагнитофон, спутниковый
ресивер или другой компонент. Всегда
подсоединяйте каждый компонент
непосредственно к телевизору или
ресиверу AV.
• При использовании системы GUIDE Plus+
для выполнения записи по таймеру с
внешнего ресивера убедитесь, что внешний
ресивер включен.
1
Подключите антенный кабель, как
показано на схеме.
Для получения дополнительной информации о
подключении телевизионной антенны, включая
подключение этого рекордера к используемому
телевизору, см. раздел Подключение ТВ
антенны на стр. 16.
2
Используйте кабель SCART (не входит в
комплект) для подсоединения разъема
аудио/видео AV1(RGB)-TV к разъему SCART
AV
телевизора.
Это позволит просматривать диски.
3
С помощью другого кабеля SCART
соедините разъем аудио/видео AV2 (INPUT 1/
DECODER)
с разъемом SCART на приемнике
кабельного телевидения/спутниковом
ресивере.
Это позволит записывать телевизионные
каналы, транслируемые с кодированием.
Примечание
1 На схеме показан способ подключения кабелей SCART; кроме этого, возможно выполнение любых других типов
подключений аудио/видео.
Ресивер
кабельного/
спутникового
телевидения
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
P
R
Y
Ко входу антенны
рекордера
Гнездо спутниковой,
обычной антенны
или кабельного ТВ
Телевизор
1
2
3
4
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
ВЫХОД
AНТЕННЫ
ВХОД
AНТЕННЫ
