Подключение
02
17
Ru

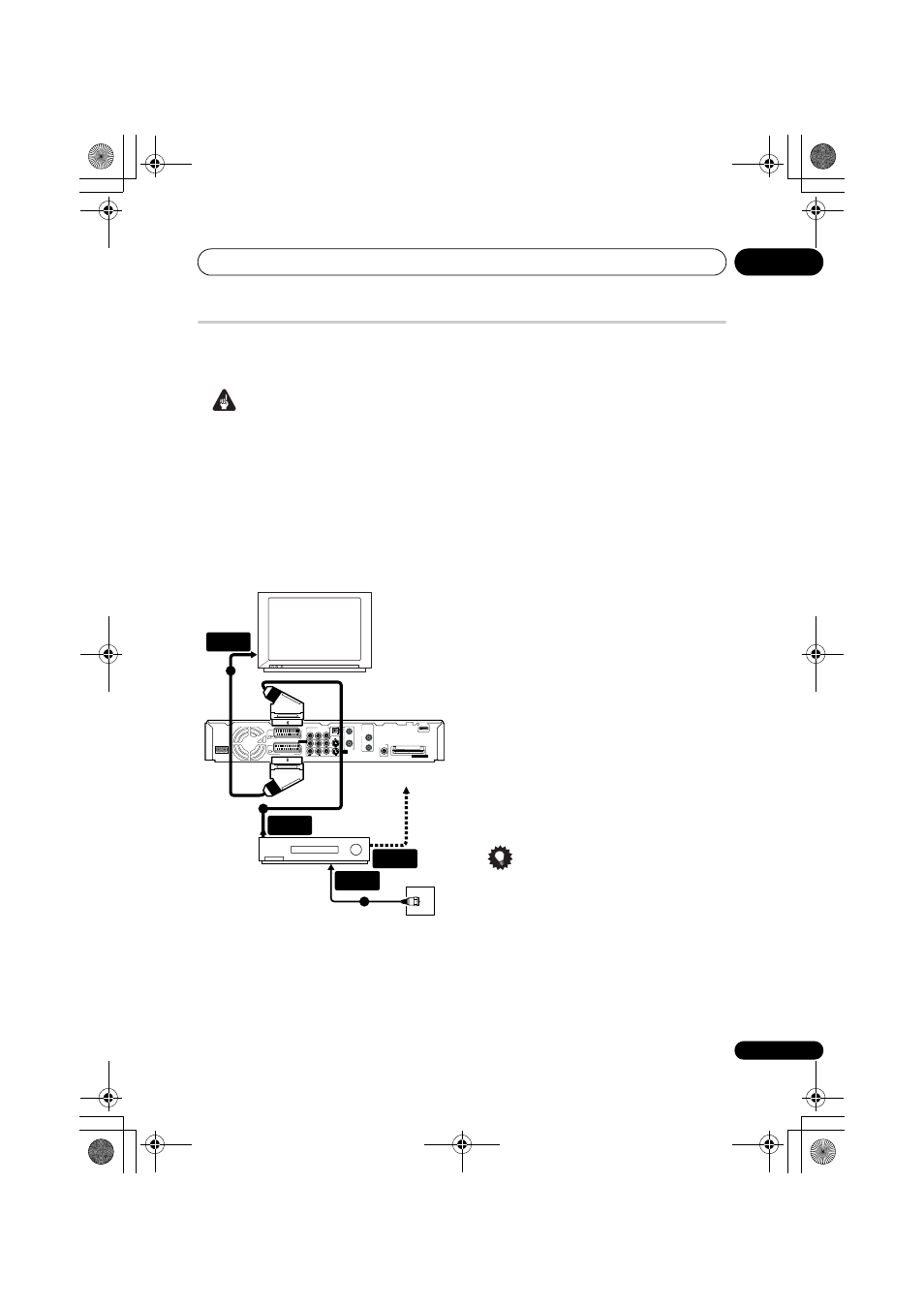

Легкость подключения
Описанная ниже процедура установки является базовой и позволяет смотреть и записывать
телевизионные программы, а также воспроизводить диски. Описание других типов подключений
начинается на следующей странице.
Внимание
• Эти подключения выполняются с помощью кабелей SCART (не входят в комплект). Если
используемый телевизор (или видеомагнитофон) не имеет разъема SCART, при необходимости
использования прилагаемого аудио/видеокабеля см. раздел Использование прилагаемого кабеля
аудио/видео на стр. 18.
• Через разъем AV AV1(RGB)-TV можно выводить обычный композитный сигнал, сигнал S-video
или видеосигнал RGB, а также аналоговый аудиосигнал в стереофоническом режиме. Разъем
AV2 (INPUT 1/DECODER) принимает в качестве входа обычный сигнал, сигнал S-video и
видеосигнал RGB, а также аналоговый аудиосигнал в стереофоническом режиме. Сведения об
установке сигналов см. в разделах AV1 Out (Выход AV1) на стр. 143 и AV2/L1 In (Вход AV2/L1)
на стр. 143.
• Перед выполнением или изменением схем подсоединения убедитесь, что все компоненты
выключены и отключены от электророзетки.
1
Подключите используемую ТВ антенну
к рекордеру и телевизору.
Дополнительные сведения см. в разделе
Подключение ТВ антенны на стр. 16.
• Если необходимо включить схему вариант
установки видеомагнитофон, подключите его
перед ресивером (напр., между настенной
розеткой антенны и входом антенны на
рекордере).
2
Используйте кабель SCART (не входит
в комплект) для подсоединения разъема
аудио/видео AV1(RGB)-TV рекордера к
разъему SCART AV телевизора.
3
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2
(INPUT 1/DECODER)
к разъему SCART AV
видеомагнитофона.
Совет
• Этот ресивер имеет «сквозную» функцию,
которая позволяет делать запись ТВ
программ со встроенного ТВ тюнера этого
рекордера во время просмотра видео,
воспроизводимого используемым
видеомагнитофоном (Для использования
этой функции в режиме ожидания для
режима Power Save (Энергосбережение)
должен быть выбран параметр Off (Выкл.) –
см. раздел Power Save (Энергосбережение)
на стр. 138).
DVR-940HX-S
Ко входу антенны
рекордера
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
Y
Телевизор
Видеомагнитофон
Настенная розетка
дляподключения
антенны/кабельного
телевидения
1
2
2
3
РАЗЪЕМ
SCART AV
РАЗЪЕМ
SCART AV
ВЫХОД
AНТЕННЫ
ВХОД
AНТЕННЫ
