Подключение
02
15
Ru
13 DIGITAL AUDIO OUT COAXIAL
(
ЦИФРОВОЙ КОАКСИАЛЬНЫЙ
АУДИОВЫХОД)
Коаксиальное цифровое аудиогнездо для
подключения к аудио/видеоусилителю или
ресиверу, декодеру Dolby Digital/DTS/MPEG
или другому оборудованию с цифровым
входом.

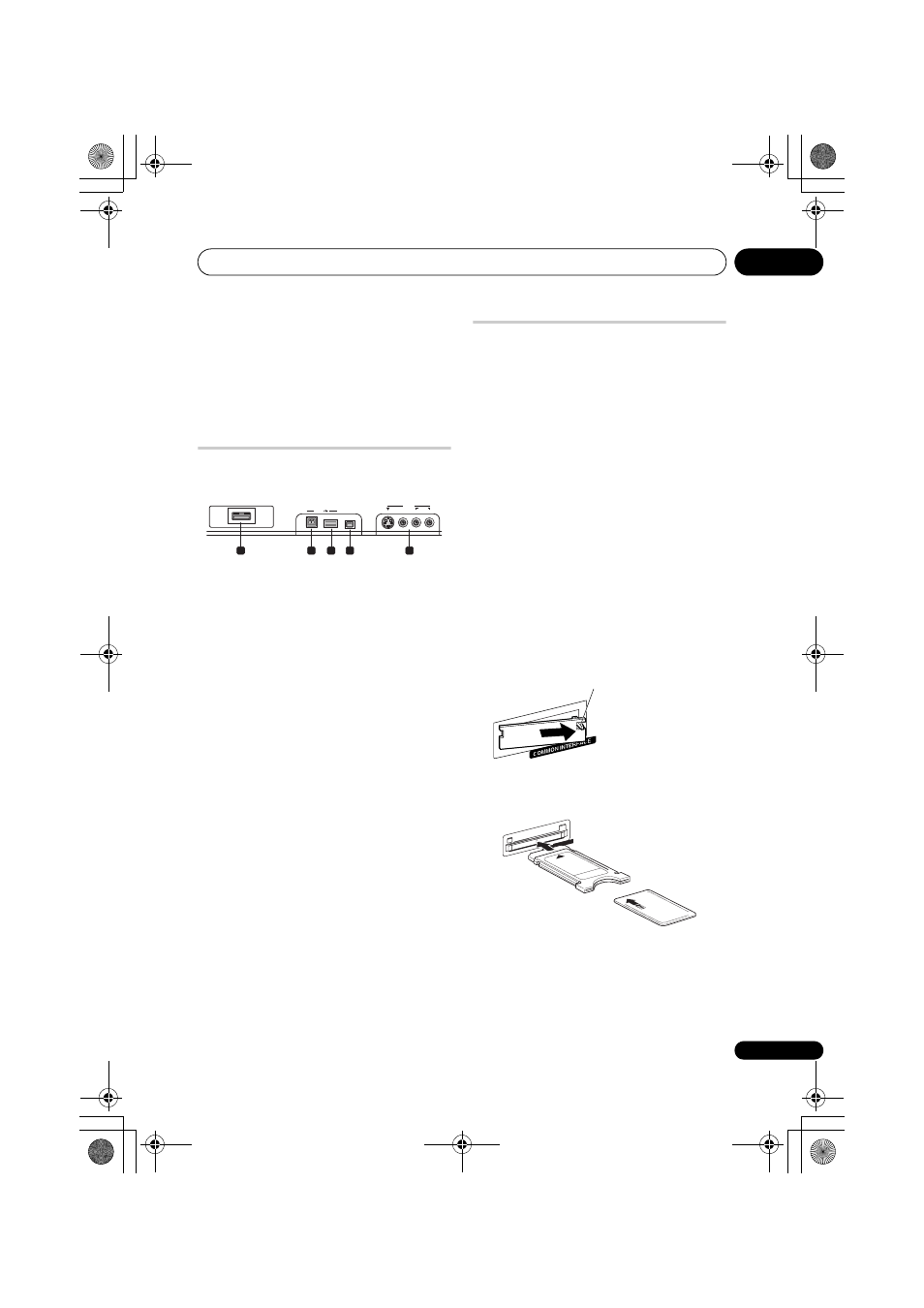

Разъемы на передней панели
На передней панели под откидной крышкой
размещены дополнительные соединения.
14 EXT. HDD (только для модели
DVR-940HX-S)
Разъем для подключения дополнительного
внешнего HDD.
15
Разъем USB (типа B)
Разъем USB для подключения принтера,
совместимого с PictBridge.
16
Разъем USB (типа A)
Разъем USB для подключения цифрового
фотоаппарата, модуля памяти USB или другого
устройства USB.
17 DV IN (
ВХОД DV)
Разъем i.LINK входа DV, пригодный для
подключения видеокамеры DV.
18 INPUT (
ВХОД) 2
Вход аудио/видео (стереофонический
аналоговый звук; композитное видео и S-video),
особенно хорошо подходит для видеокамер,
игровых видеоприставок, переносного
аудиооборудования и т.д.
Общий интерфейс
Для приема сигналов цифрового ТВ,
транслируемых с кодировкой изображения, вам
понадобится коммуникационный адаптер и
смарт-карта, выданная поставщиком услуг.
Различные коммуникационные адаптеры
поддерживают различные системы
кодирования. Этот рекордер предназначен для
работы с модулями, поддерживающими
стандарт DVB. Для выбора правильного типа
коммутационного адаптера свяжитесь с
поставщиком услуг.
Учтите, что компания Pioneer не поставляет и
не продает ни коммутационные модули, ни
смарт-карты.
Установка коммутационного
адаптера
Разъем для карты «Common Interface» (Общий
интерфейс) находится на задней панели
рекордера.
1
Нажмите на выступ для освобождения
крышки разъема на задней панели
рекордера.
2
Вставьте коммутационный адаптер в
разъем карты до упора.
Разъем карты «Common Interface» (Общий
интерфейс) подходит для компьютерных карт
типов I и II (карт PCMCIA).
17
15
14
16
18
S-VIDEO
VIDEO L(MONO)
R
AUDIO
INPUT 2
DV IN
USB
EXT. HDD
Выступ крышки разъема
COMMON INTERF
ACE
