Подключение
02
23
Ru

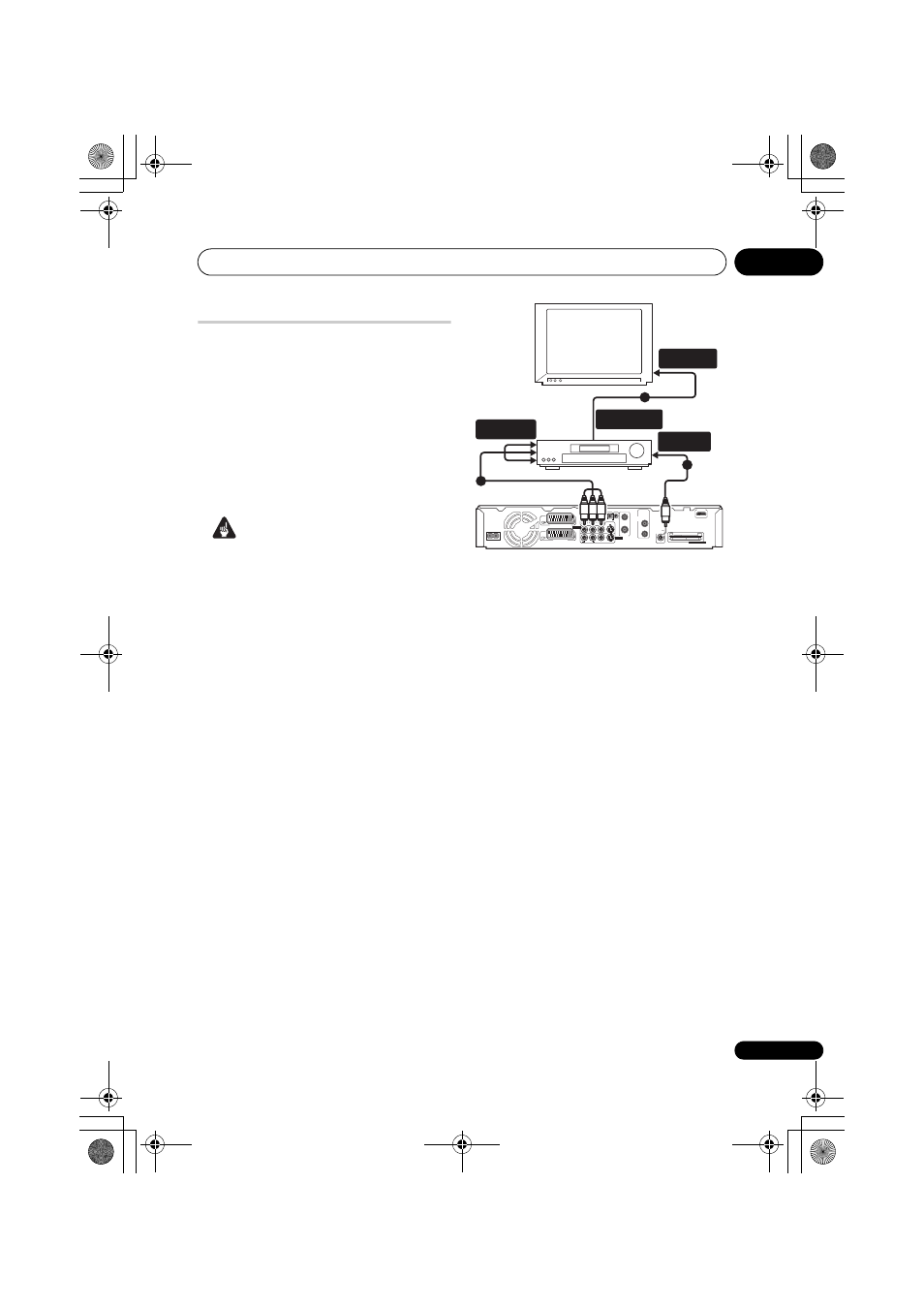

Подключение к усилителю AV
Для прослушивания многоканального
объемного звука необходимо подключить
данный рекордер к усилителю/ресиверу AV с
помощью цифрового коаксиального выхода.
Кроме цифрового подключения, рекомендуется
также выполнить стереофоническое аналоговое
подключение для обеспечения поддержки всех
дисков и источников.
Возможно, к усилителю/ресиверу AV
потребуется подключить также и видеовыход.
Используйте обычный видеовыход (как
показано ниже) или выход S-video.
Внимание
• Если настройка рекордера для работы с
усилителем/ресивером AV не выполнена
надлежащим образом, из
громкоговорителей, возможно, будет
выводиться шум (см. раздел Audio Out
(Аудиовыход) на стр. 144).
• При просмотре цифрового ТВ через
коаксиальный цифровой выход выводится
только звук в формате linear PCM.
• Не подключайте этот рекордер к
телевизору через видеомагнитофон,
используя аудио-/видеокабели. Всегда
подсоединяйте его непосредственно к
телевизору.
1
Подключите используемую ТВ антенну к
рекордеру и телевизору.
Дополнительные сведения см. в разделе
Подключение ТВ антенны на стр. 16.
Это позволит смотреть и записывать
телевизионные каналы.
2
Подключите гнездо DIGITAL OUT
COAXIAL (
ЦИФРОВОЙ КОАКСИАЛЬНЫЙ
АУДИОВЫХОД) данного рекордера к
цифровому коаксиальному входу на
используемом усилителе/ресивере AV.
Это дает возможность прослушивать
многоканальный объемный звук.
3
Подключите гнезда аналогового AUDIO
OUTPUT (
АУДИОВЫХОД) и VIDEO OUTPUT
(
ВИДЕОВЫХОД) рекордера к аналоговым
аудио и видеовходам усилителя/ресивера
AV.
4
Подключите видеовыход усилителя/
ресивера AV к видеовходу телевизора.
HDMI OUT
ANTENNA
IN
OUT
DIGITAL
AUDIO OUT
COAXIAL
ANTENNA
(DIGITAL)
IN
OUT
VIDEO
L
R
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
INPUT3
IN
CONTROL G-LINK
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
AC IN
COMMON INTERFACE
AUDIO
P
B
P
R
Y
Усилитель/ресивер AV
Телевизор
3
2
4
ВИДЕОВХОД
ЦИФРОВОЙ
ВХОД
ВХОД АУДИО/
ВИДЕО
ВИДЕОВЫХОД
