Ru 25
03 Подключение оборудования
USB HDMI 3 INPUT
iPod iPhone iPad
AUTO SURR/ALC/
STREAM DIRECT
STANDARD
SURROUND
ADVANCED
SURROUND
iPod iPhone iPad
DIRECT CONTROL
5V 2.1 A

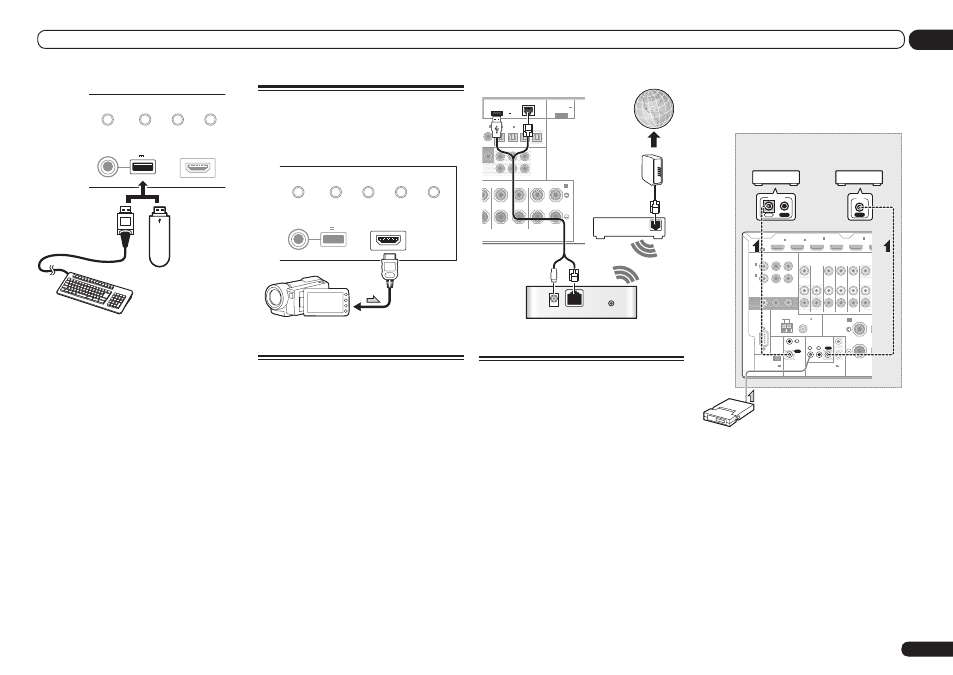

Запоминающее устройство
большой емкости USB
USB клавиатура
% Переключите ресивер в режим
ожидания, затем подключите
устройство USB к терминалу USB на
передней панели данного ресивера.
! Данный ресивер не поддерживает USB
концентратор.
! По инструкциям по воспроизведению
устройства USB, см. Воспроизведение
устройства USB на стр. 33 .
Подключение компонента,
оборудованного терминалом
HDMI, к входу на передней
панели
Видеокамера, др.
USB HDMI 3 INPUT
iPod iPhone iPad
AUTO SURR/ALC/
STREAM DIRECT HOME THX
STANDARD
SURROUND
ADVANCED
SURROUND
iPod iPhone iPad
DIRECT CONTROL
5V 2.1 A
Подключение беспроводной
сети LAN
Можно выполнить беспроводное подклю-
чение к сети через беспроводное подклю-
чение LAN. Для подключения используйте
AS-WL300.
! Преобразователь беспроводной сети LAN
(AS-WL300) поставляется вместе с VSX-
LX55, продается отдельно для VSX-2021.
! Используйте только поставляемый кабель
для подключения аксессуаров.
! Подробнее о настройке преобразователя
беспроводной сети LAN см. Меню Network
Setup на стр. 80 .
WAN
DC 5V WPS Ethernet
L
R
2
PRE OUT OOFER 2 SURROUND SURR BACK FH / FW
( CD )
BLE ASSIGNABLE
IN 2 ( DVR/BDR ) ( TV/SAT )
OPTICAL
IN 1 IN 2 IN 3 OUT ( VIDEO )
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT DC OUTPUT
for WIRELESS LAN (10/100)
LAN (OUTPUT 5 V 0.6 A MAX)
SURROUND BACK L R L R L (Single)
(Single)
FRONT HEIGHT / FRONT WIDE / B
Интернет
Модем
Преобразователь беспроводной сети LAN (AS-WL300)
Маршрути
затор
Подключение ИК-приемника
Если стереофонические компоненты содер-
жатся в закрытом шкафу или этажерке, или
если нужно использовать пульт ДУ под-
зоны в другой зоне, можно воспользоваться
опционным ИК-приемником (например, Niles
или Xantech) для управления системой вме-
сто сенсора ДУ на передней панели данного
ресивера.
! Дистанционное управление может быть
недоступно при попадании прямого
сильного освещения от флуоресцентной
лампы на окошко сенсора ДУ
ИК-приемника.
! Помните, что другие производители могут
не использовать терминологию ИК. Для
совместимости с ИК приемником, изучите
руководство к компоненту.
! При использовании двух пультов ДУ
(одновременно), сенсору ДУ ИК-приемника
отдается приоритет относительно сенсора
ДУ на передней панели.
1 Подключите сенсор ИК-приемника
к гнезду IR IN на задней панели данного
ресивера.
RS-232C
ZONE 2 IN IN IN DVR/ OUT OUT ZONE 3 OUT TV/SAT VIDEO DVD
COMPONENT VIDEO
Y P B P R
ASSIGNABLE
MONITOR OUT
(DVD) IN 1
(DVR/ BDR)
IN 2
EXTENSION
FRONT R SPEAKERS A FM UNBAL 75 AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V TOTAL 150 mA MAX)
HDMI BD IN (VIDEO) IN 1 IN 2 IN 4 IN 5 (DVD)
ASSIGNABLE 1 6
IN
IR
IN OUT
CONTROL
Шкаф или этажерка
Компонент
производства
Pioneer
Компонент не
производства
Pioneer
ИК-приемник
2 Подключите гнездо IR IN другого
компонента к гнезду IR OUT на задней
панели данного ресивера для его
подключения к ИК-приемнику.
Относительно типа кабеля, необходимого
для подключения, пожалуйста, смотрите
руководство к ИК-приемнику.
! Если нужно подключить компонент
Pioneer к ИК-приемнику, см. Управление
другими компонентами Pioneer от
сенсора ДУ данного аппарата на стр. 26
для подключения к гнездам CONTROL
вместо гнезда IR OUT.
