Подключение оборудования, Задняя панель, 03 подключение оборудования – Инструкция по эксплуатации Pioneer VSX-2021
Страница 12: Предупреждение, Примечание
Ru
12
03
Подключение оборудования
Подключение оборудования
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как
может показаться. В данном разделе описаны виды компонентов, которые можно подклю-
чить к системе домашнего кинотеатра.
ПРЕДУПРЕЖДЕНИЕ
!
Перед выполнением или изменением подключений, отключите питание и отсоедините
кабель питания от розетки. Включение должно быть последним шагом.
!
При выполнении подключений кабели питания подключаемых устройств также должны
быть отсоединены от розеток.
!
В зависимости от подключаемого устройства (усилитель, ресивер, др.) способы
подключения и названия терминалов могут отличаться от описаний в данном руководстве.
Также смотрите инструкции по эксплуатации к соответствующим устройствам.

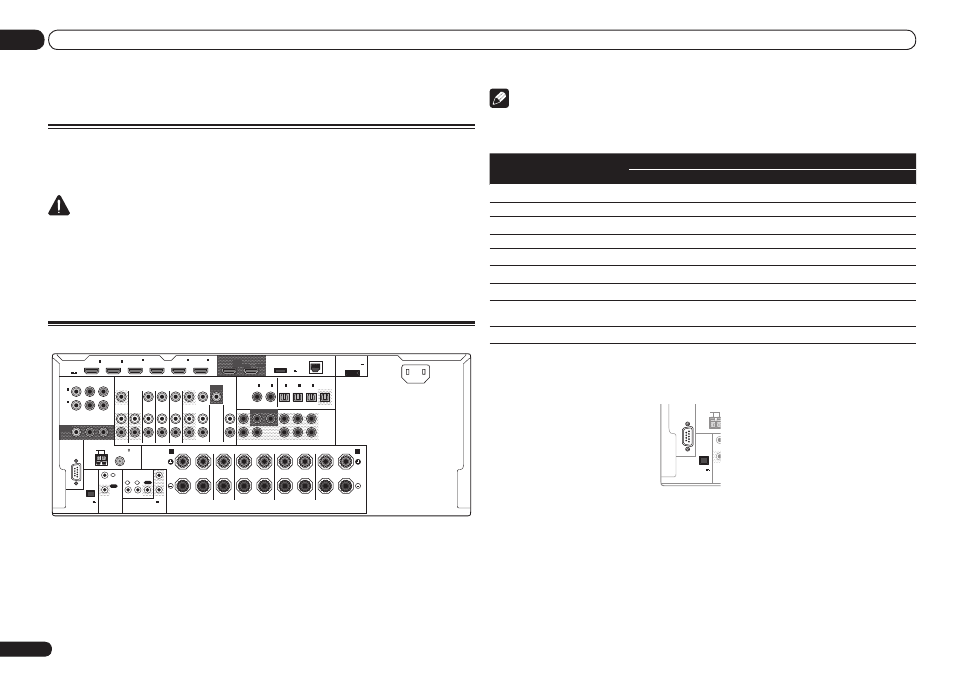

Задняя панель
RS-232C
ZONE 2
L
R
IN
IN
IN
IN
DVR/BDR
OUT
OUT
ZONE 3
OUT
TV/SAT VIDEO
IN
CD
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
SUBWOOFER
1
2
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
FRONT
CENTER
SURROUND SURR BACK FH / FW
(
CD
)
(
DVD
)
COAXIAL
ASSIGNABLE
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR
)
(
TV/SAT
)
OPTICAL
IN
1
IN
2
IN
3
OUT
(
VIDEO
)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
EXTENSION
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
FRONT
CENTER
SURROUND
SURROUND BACK
R
L
R
L
R
L
R
L
(Single)
(Single)
SPEAKERS
FRONT HEIGHT / FRONT WIDE /
B
A
AC IN
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
(DVD)
IN
5
(DVR/BDR)
IN
6
ASSIGNABLE
1 6
Примечание
!
Функции входа ниже устанавливаются по умолчанию для различных входных терминалов
ресивера. Для переключения назначений при использовании других подключений см.
Меню
Input Setup на стр. 30 .
Функция входа
Терминалы входа
HDMI
Digital
Component
BD
(BD)
DVD
IN 5
COAX-1
IN 1
TV/SAT
OPT-1
DVR/BDR
IN 6
OPT-2
IN 2
VIDEO
IN 4
OPT-3
HDMI 1
IN 1
HDMI 2
IN 2
HDMI 3
(передняя панель)
IN 3
CD
COAX-2
!
К терминалам RS-232C и EXTENSION можно подключить всенаправленный пульт ДУ
CU-RF100 (продается отдельно). CU-RF100 позволяет отображать информацию дисплея
ресивера на дисплее пульта ДУ и управлять ресивером, не обращая внимание на
препятствия или место наведения пульта ДУ.
RS-232C
EXTENSION
AM LOOP
ANTENN
(OUTPUT 5 V
150 mA MAX)
CO
