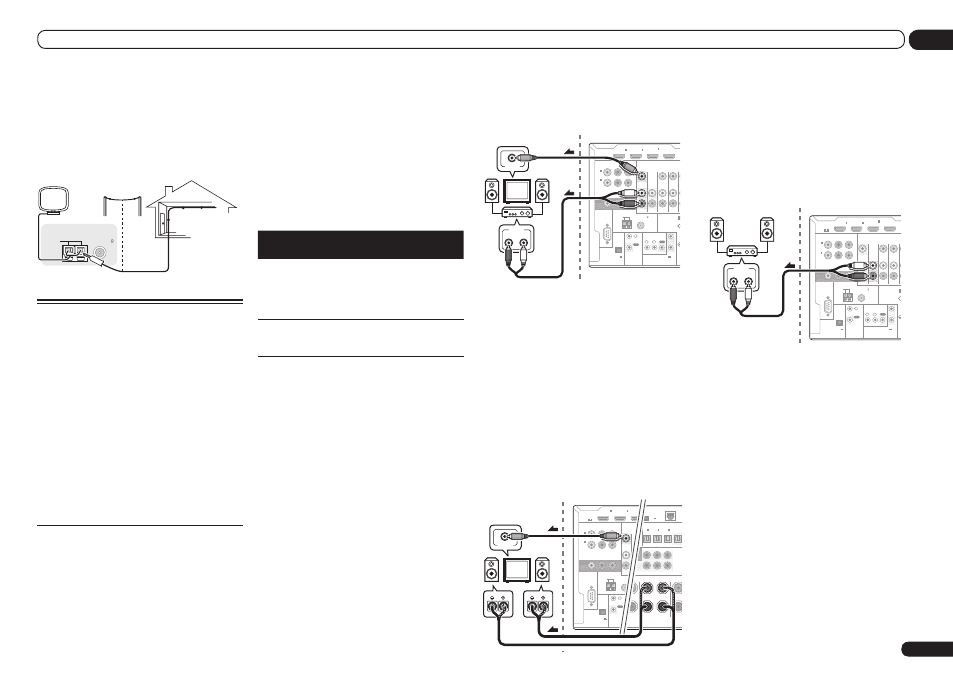

Для улучшения приема в диапазоне AM
подключите к разъемам AM LOOP провод
длиной от 5 м дo 6 м с виниловой изоля-
цией, не отсоединяя прилагаемую рамоч-
ную антенну AM.
Для наилучшего качества приема подвесьте
ее горизонтально снаружи.
ANTENNA
FM UNBAL 75
AM LOOP
Внешняя антенна
Комнатная антенна
(провод с виниловым
покрытием)
5 m до 6 m
Настройка MULTI-ZONE
Данный ресивер может может обеспе-
чивать питанием до трех независимых
систем в отдельных комнатах после того,
как выполнены правильные подключения
MULTI-ZONE.
Одновременно в трех зонах можно вос-
производить различные источники, или, в
зависимости от потребностей, можно также
воспроизводить одинаковый источник.
Питание на основную и под-зоны подается
раздельно (питание основной зоны может
быть отключено, в то время как одна (или
обе) под-зоны включены), и под-зоны могут
управляться от пульта ДУ или органов
управления передней панели.
Выполнение подключений
MULTI-ZONE
Данные подключения возможны при нали-
чии отдельного телевизора и громкогово-
рителей для первичной (ZONE 2) под-зоны,
и отдельного телевизора и отдельного уси-
лителя (и громкоговорителей) для вторич-
ной (ZONE 3) под-зоны. Также потребуется
отдельный усилитель, если
Настройка
MULTI-ZONE с использованием термина-
лов громкоговорителей (ZONE 2) на стр. 23
не используется для первичной под-зоны.
На данной системе имеются две настройки
первичной под-зоны. Выберите ту, которая
вас больше устраивает.
Опции прослушивания MULTI-ZONE
На следующей таблице отображены сиг-
налы, выводящиеся на ZONE 2 и ZONE 3:
Под-
зона
Доступные функции входа
ZONE 2
DVD
, TV/SAT, DVR/BDR, VIDEO,
HOME MEDIA GALLERY
, iPod/USB,
CD
, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы,
композитные видеосигналы.)
ZONE 3
DVD
, TV/SAT, DVR/BDR, VIDEO, CD,
TUNER
, ADAPTER PORT
(Выводит аналоговые аудиосигналы)
Невозможно выполнить конвертирова-
ние аудио и видеосигналов, поступающих
от входных терминалов HDMI, цифровых
входных терминалов (OPTICAL и COAXIAL)
и входных терминалов COMPONENT VIDEO
для последующего вывода на ZONE 2.
Настройка первичной под-зоны
MULTI-ZONE (ZONE 2)
1 Подключите отдельный усилитель
к гнездам AUDIO ZONE 2 OUT на данном
ресивере.
Требуется пара громкоговорителей, под-
ключенных к усилителю под-зоны, как пока-
зано на следующей иллюстрации.
2 Подключите телевизионный
монитор к гнезду VIDEO ZONE 2 OUT на
данном ресивере.
RS-232C
ZONE 2
IN
IN
OUT
ZONE 3
OUT
TV/SAT V
DVD
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
BD IN
EXTENSION
SPEAKERS
A
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
HDMI
(VIDEO)
IN
1
IN
2
IN
4
ASSIGNABLE
1 6
R
L
AUDIO IN
VIDEO IN
Под-зона (
ZONE 2)
Основная зона
Настройка MULTI-ZONE с
использованием терминалов
громкоговорителей (ZONE 2)
Для использования данной настройки, тре-
буется выбрать ZONE 2 в
Настройка акусти-
ческой системы на стр. 77 .
1 Подключите два громкоговорителя
к терминалам задних
громкоговорителей объемного
звучания.
2 Подключите телевизионный
монитор к гнезду VIDEO ZONE 2 OUT на
данном ресивере.
L
R
OUT 2
PRE O
UBWOOFER 2
TER
SURROUND SURR BACK FH / FW
(
CD)
D)
AXIAL
SIGNABLE
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
OUT
(
VIDEO)
DC OUTPUT
for WIRELESS LAN
(10/10
LAN
(OUTPUT
5 V
0.6 A MAX)
UND
SURROUND BACK
L
R
R
L(Single)
(Single)
FRONT HE
RS-232C
ZONE 2
OUT
ZONE 3
OUT
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
HDMI
IN
1
IN
2
ASSIGNABLE
1 6
EXTENSION
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
IN 1 IN
(OU
TO
VIDEO IN
R
L
Под-зона (
ZONE 2)
Основная зона
Настройка вторичной под-зоны
MULTI-ZONE (ZONE 3)
%
Подключите отдельный усилитель
к гнездам AUDIO ZONE 3 OUT на данном
ресивере.
Требуется пара громкоговорителей, под-
ключенных к усилителю под-зоны, как пока-
зано на следующей иллюстрации.
RS-232C
ZONE 2
IN
IN
OUT
ZONE 3
OUT
TV/SAT V
DVD
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
BD IN
EXTENSION
SPEAKERS
A
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
HDMI
(VIDEO)
IN
1
IN
2
IN
4
ASSIGNABLE
1 6
R
L
AUDIO IN
Под-зона (
ZONE 3)
