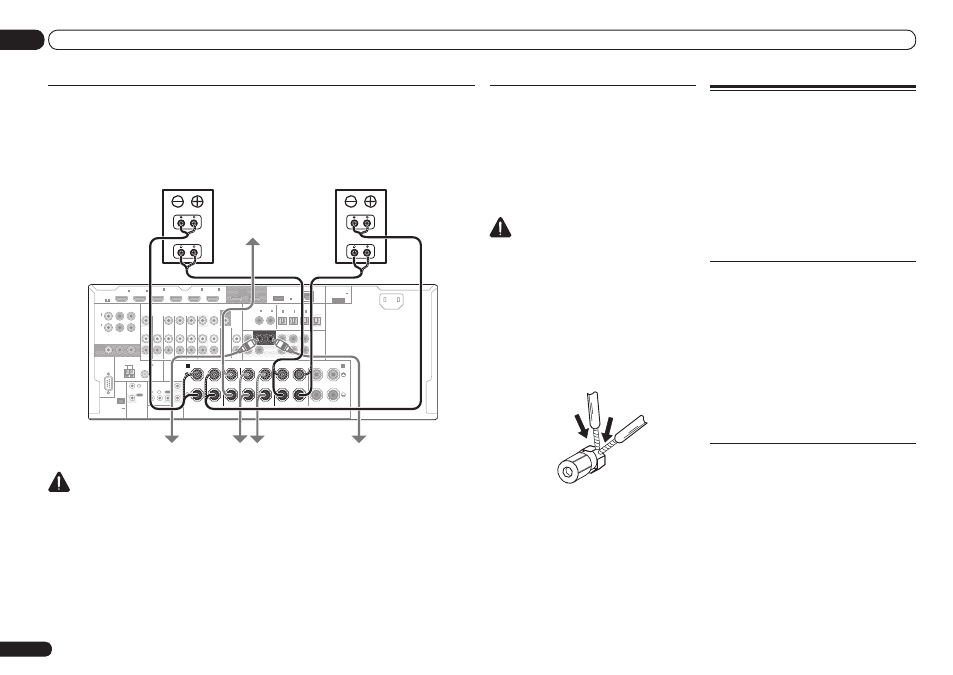

Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкоча-
стотной головки громкоговорителей к различным усилителям для лучшего срабатывания
кроссовера. Для этого используемые громкоговорители должны быть совместимы с двухпо-
лосным усилением (иметь отдельные терминалы для высоких и низких частот), и повыше-
ние качества звучания будет зависеть от типа используемых громкоговорителей.
RS-232C
ZONE 2
L
R
IN IN IN IN DVR/BDR OUT OUT ZONE 3 OUT TV/SAT VIDEO IN CD DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT SUBWOOFER 1 2
COMPONENT VIDEO
Y PB PR
ASSIGNABLE
MONITOR OUT
(DVD) IN 1
(DVR/ BDR)
IN 2
FRONT
CENTER
SURROUND SURR BACK FH / FW
( CD) ( DVD)
COAXIAL ASSIGNABLE ASSIGNABLE
IN 1 IN 2 ( DVR/BDR) ( TV/SAT)
OPTICAL
IN 1 IN 2 IN 3 OUT ( VIDEO)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
EXTENSION
DC OUTPUT
for WIRELESS LAN (10/100)
LAN (OUTPUT 5 V 0.6 A MAX)
FRONT CENTER SURROUND SURROUND BACK R L R L R L R L(Single)
(Single)
SPEAKERS FRONT HEIGHT / FRONT WIDE / B A
AC IN
FM UNBAL 75 AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR OUT
HDMI BD IN (VIDEO) IN 1 IN 2 IN 4 IN 5 IN 6 (DVD) (DVR/BDR)
ASSIGNABLE 1 6
High
Low
High
Low
Передний правый Передний левый
Громкоговоритель,
совместимый с
двухполосным
усилением
Низкочастотный
громкоговоритель 1
Низкочастотный
громкоговоритель 2
Громкоговоритель,
совместимый с
двухполосным
усилением
Центральный
Правый объемного
звучания
Левый объемного
звучания
ПРЕДУПРЕЖДЕНИЕ
! Большинство громкоговорителей с терминалами High и Low имеют две металлические
пластины, соединяющие терминалы High и Low. При двухполосном усилении
громкоговорителей данные пластины необходимо удалить во избежание серьезных
повреждений усилителя. Для получения дополнительной информации см. руководство для
громкоговорителя.
! Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь
в том, что при подключении двухполосного усиления он не снят. Это может привести к
повреждению громкоговорителей.
Ru 16
03 Подключение оборудования
Двухпроводное подключение
громкоговорителей
Громкоговорители также могут подклю-
чаться с помощью двухпроводного подклю-
чения, если они поддерживают двухполос-
ное усиление.
! При использовании данных подключений,
настройка Speaker System не производит
никакого эффекта.
ПРЕДУПРЕЖДЕНИЕ
! Не подключайте различные
громкоговорители к одному и тому же
терминалу таким образом.
! Также, при выполнении двухпроводного
подключения, учитывайте меры
предосторожности для двухполосного
усиления, показанные выше.
% Для двухпроводного подключения
громкоговорителя подключите два
кабеля громкоговорителя к разъему
громкоговорителя на ресивере.
Выбор акустической системы
Терминалы передних верхних громкогово-
рителей могут также использоваться для
подключений передних боковых громкого-
ворителей и громкоговорителей В, в допол-
нение к передним верхним громкоговорите-
лям. Также, терминалы заднего объемного
звучания могут использоваться для подклю-
чений двухполосного усиления и ZONE 2,
в дополнение к задним громкоговорителям
объемного звучания. Выполните данную
настройку в соответствии с подключением.
Передние верхние
громкоговорители
*Настройка по умолчанию
1 Подключите два громкоговорителя
к терминалам передних верхних
громкоговорителей.
См. Стандартное подключение объемного
звучания на стр. 15 .
2 При необходимости, выберите
‹Normal(SB/FH)› в меню Speaker System.
Для этого, см. Настройка акустической
системы на стр. 77 .
Передние боковые
громкоговорители
1 Подключите два громкоговорителя
к терминалам передних верхних
громкоговорителей.
См. Стандартное подключение объемного
звучания на стр. 15 .
2 Выберите ‹Normal(SB/FW)› в меню
Speaker System .
Для этого, см. Настройка акустической
системы на стр. 77 .
