Ru 11

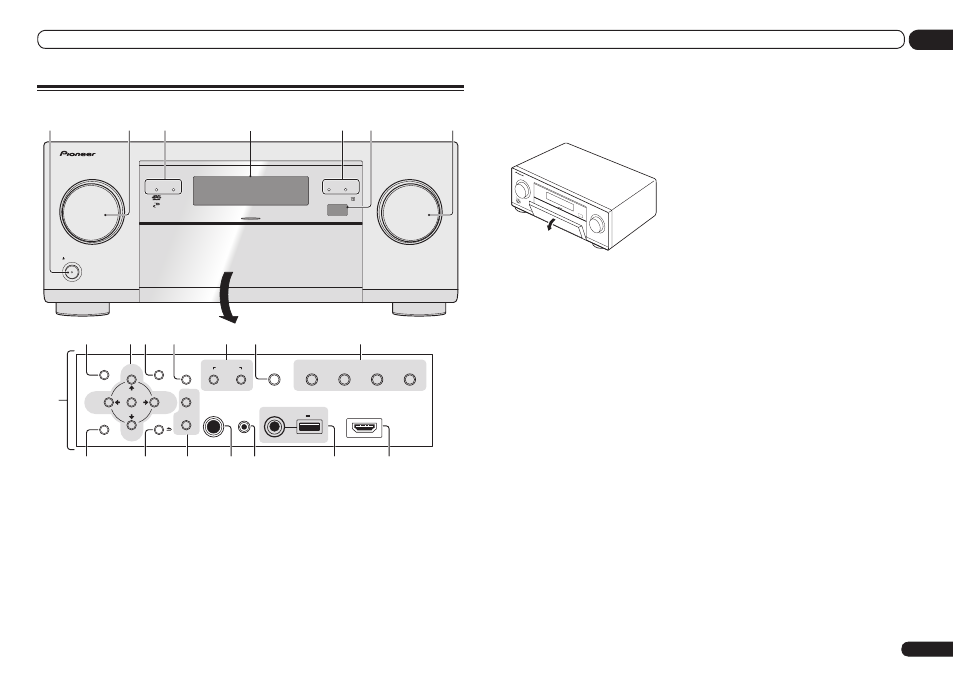

02 Органы управления и индикаторы
Передняя панель
MASTER VOLUME
STANDBY/ON
INPUT SELECTOR
iPod iPhone iPad HDMI ADVANCED MCACC FL OFF
PHONES
SPEAKERS
MULTI-ZONE
CONTROL ON/OFF
MCACC
SETUP MIC
ENTER
TUNE
TUNE
PRESET PRESET
VIDEO
PARAMETER
AUDIO
PARAMETER
TUNER EDIT
USB HDMI 3 INPUT
iPod iPhone iPad
AUTO SURR/ALC/
STREAM DIRECT HOME THX
STANDARD
SURROUND
ADVANCED
SURROUND
iPod iPhone iPad
DIRECT CONTROL
BAND
HOME MENU RETURN
5V 2.1 A
1 2 4 3 5 6
7
8 9 10 11 12 13 14
15 16 17 19 18 20 21
3
1 u STANDBY/ON
Установка в режим ожидания или включе-
ние данного ресивера.
2 Peryлятор INPUT SELECTOR
Используйте для выбора функции входа.
3 Индикаторы
! ADVANCED MCACC – Высвечивается
при установке EQ на ON в меню
AUDIO PARAMETER
(стр. 54).
! FL OFF – Высвечивается при выборе «off»
(ничего не отображается) в настройке
режима освещения дисплея (стр. 59).
! HDMI – Мигает при подключении
компонента, оборудованного HDMI;
высвечивается, когда компонент
подключен (стр. 19).
! iPod iPhone iPad – Высвечивается для
обозначения подключения iPod/iPhone/
iPad (стр. 24).
4 Символьный дисплей
См. Дисплей на стр. 10 .
5 Сенсор ДУ
Принимает сигналы от пульта ДУ (стр. 7).
6 Peryлятор MASTER VOLUME
7 Органы управления передней панели
Для доступа к органам управления на
передней панели захватите пальцами за
края дверцы и потяните вперед.
MAS TE R VOL UME
STA NDB Y/O N
INPU T SELE CT OR
8 AUDIO PARAMETER
Используйте для доступа к аудиоопциям
(стр. 54).
9 i/j/k/l (TUNE/PRESET) /ENTER
Для настройки Home Menu используйте
кнопки со стрелками. TUNE i/j исполь-
зуются для поиска радиочастот, а PRESET
k /l для поиска предустановленных ради-
останций (стр. 35).
10 VIDEO PARAMETER
Используйте для доступа к видеоопциям
(стр. 56).
11 SPEAKERS
Используйте для переключения терминала
громкоговорителя (стр. 58).
12 Органы управления MULTI-ZONE
Если были выполнены подключения MULTI-
ZONE (стр. 23), используйте данные органы
управления для управления под-зоной из
основной зоны (стр. 58).
13 iPod iPhone iPad DIRECT CONTROL
Переключите вход ресивера на iPod и вклю-
чите управление iPod на iPod (стр. 33).
14 Кнопки режимов прослушивания
! AUTO SURR/ALC/STREAM DIRECT –
Переключение режимов Автоматической
настройки объемного звучания (стр. 40),
Автоматического управления уровнем,
Оптимального объемного звучания и
Прямого потока (стр. 42).
! STANDARD SURROUND – Нажмите
для стандартного декодирования и
переключения различных режимов (2
Pro Logic, Neo:6, Stereo, др.) (стр. 40).
! ADVANCED SURROUND – Используйте
для переключения различных режимов
объемного звучания (стр. 41).
! HOME THX – Нажмите для выбора режима
прослушивания Home THX (стр. 41).
15 HOME MENU
Используйте для доступа к Home Menu (стр.
28, 30, 51, 69 и 77).
16 RETURN
Нажмите для подтверждения и выхода из
текущего экрана меню.
17 Органы управления TUNER
! BAND – Переключение радиодиапазонов
AM и FM (стр. 35).
! TUNER EDIT – Используйте вместе с
TUNE i/j, PRESET k/l и ENTER для
запоминания и присваивания имен
радиостанциям для последующего их
вызова (стр. 36).
18 Гнездо PHONES
Используйте для подключения наушни-
ков. При подключении наушников зву-
чание не будет воспроизводиться через
громкоговорители.
19 Гнездо MCACC SETUP MIC
Используйте для подключения поставляе-
мого микрофона (стр. 28).
20 Терминалы iPod iPhone iPad USB
Используйте для подключение iPod/iPhone/
iPad от Apple в качестве аудио и видео-
источника (стр. 24), или для подключе-
ния устройства USB для воспроизведения
аудио и фотографий (стр. 24).
21 Входной разъем HDMI
Используйте для подключения к совмести-
мому с HDMI устройству (видеокамера, др.)
(стр. 25).
