Pioneer VSX-2021 - Инструкция (Страница 24)

L
R
PRE OUT ER 2 SURROUND SURR BACK FH / FW
CD ) N 2 ( DVR/BDR ) ( TV/SAT )
OPTICAL ASSIGNABLE
IN 1 IN 2 IN 3 OUT ( VIDEO )
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT DC OUTPUT
for WIRELESS LAN (10/100)
LAN (OUTPUT 5 V 0.6 A MAX)
SURROUND BACK L R L R L (Single)
(Single)
FRONT HEIGHT / FRONT WIDE / B
AC IN
Bluetooth® ADAPTER
Важное предупреждение
! Не перемещайте ресивер с подключенным
Bluetooth ADAPTER. Это может привести к
повреждению или плохому контакту.
% Установите ресивер в режим
ожидания и подключите Bluetooth
ADAPTER к ADAPTER PORT.
! Подробнее о воспроизведении устройства,
оборудованного беспроводной
технологией Bluetooth, см. Спаривание
Bluetooth ADAPTER и устройства,
оборудованного беспроводной
технологией Bluetooth на стр. 37 .
Подключение iPod
Данный ресивер имеет специальный терми-
нал для подключения iPod, который позво-
ляет управлять воспроизведением ауди-
оматериала на iPod с помощью органов
управления данного ресивера.
USB HDMI 3 INPUT
iPod iPhone iPad
AUTO SURR/ALC/
STREAM DIRECT HOME THX
STANDARD
SURROUND
ADVANCED
SURROUND
iPod iPhone iPad
DIRECT CONTROL
5V 2.1 A
MENU

 
iPod
Кабель iPod
(поставляется)
% Переключите ресивер в режим
ожидания, затем, с помощью
поставляемого кабеля iPod,
подключите iPod к терминалу iPod
iPhone iPad USB на передней панели
данного ресивера.
! Также можно подключить через кабель,
поставляемый вместе с iPod, но в таком
случае невозможно будет выводить на
экран картинку через ресивер.
! По подключению кабеля, см. также
инструкции по эксплуатации к iPod.
! По инструкциям по воспроизведению iPod,
см. Воспроизведение iPod на стр. 32 .
Подключение устройства USB
Подключив устройства USB к данному
ресиверу, можно воспроизводить аудио-
файлы и файлы фотографий. Также можно
подключить USB клавиатуру (американо-
международная раскладка) к ресиверу для
ввода текста в следующие экраны ГИП.
! Изменение имени входа в меню
Input Setup (стр. 30).
! Добавление названий к предустановленным
радиостанциям (стр. 36).
Ru 24
03 Подключение оборудования

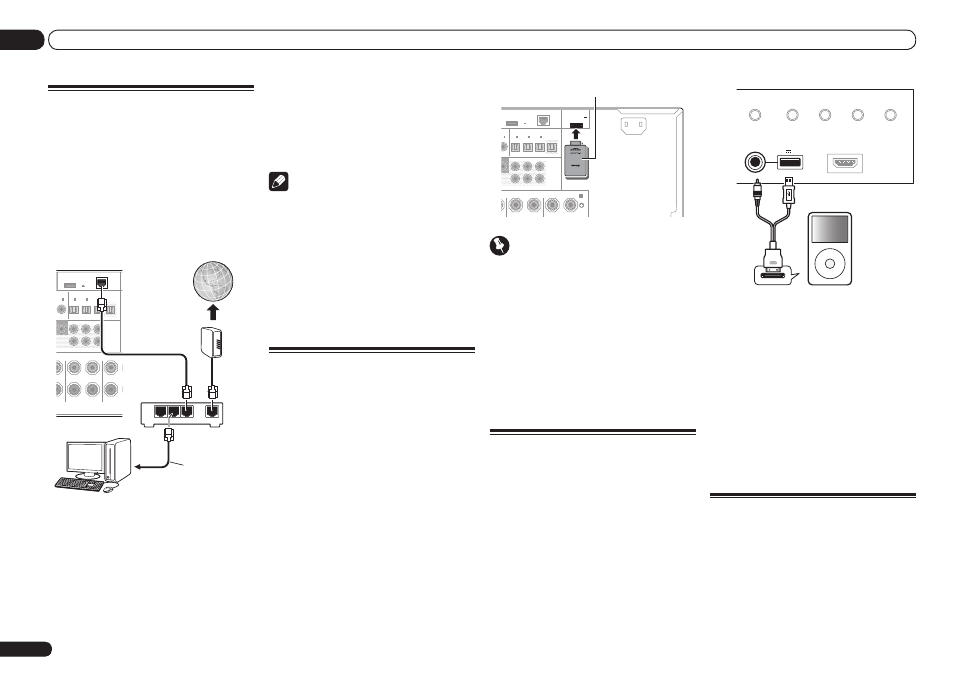

Подключение к сети через
интерфейс LAN
Подключив данный ресивер к сети через
терминал LAN, можно будет прослушивать
Интернет-радиостанции. Для прослуши-
вания Интернет-радиостанций, требуется
заранее заключить договор с ISP (провай-
дером Интернет услуги).
Подключив таким способом, с помощью
входов HOME MEDIA GALLERY можно вос-
производить аудиофайлы, сохраненные на
компонентах в сети, включая компьютер.
L
R
PRE OUT OFER 2 SURROUND SURR BACK FH / FW
( CD )
BLE
IN 2 ( DVR/BDR ) ( TV/SAT )
OPTICAL ASSIGNABLE
IN 1 IN 2 IN 3 OUT
( VIDEO )
DC OUTPUT for WIRELESS LAN (10/100) LAN (OUTPUT 5 V 0.6 A MAX)
SURROUND BACK L R R L (Single)
(Single)
FRONT HEIGHT / F
WAN 3 2 1
LAN
Интернет
Модем
Маршрути
затор
LAN кабель
(продается
отдельно)
к порту LAN
Компьютер
Подключите терминал LAN на данном реси-
вере к терминалу LAN на маршрутизаторе
(с или без встроенной функции DHCP сер-
вера) через прямой LAN кабель (CAT 5 или
выше).
Включите функцию DHCP сервера марш-
рутизатора. В случае, если на маршрути-
заторе отсутствует функция DHCP сер-
вера, необходимо настроить сеть вручную.
Подробнее, см. Меню Network Setup на стр.
80 .
Технические характеристики терминала
LAN
! Терминал LAN : гнездо Ethernet
(10BASE-T/100BASE-TX)
Примечание
! Смотрите руководство по управлению
к имеющемуся оборудованию, так как
подключенное оборудование и метод
подключения могут отличаться в
зависимости от среды Интернет.
! При использовании широкополосного
подключения к Интернет, в случае
необходимости свяжитесь с провайдером
Интернет услуги. Подробнее, свяжитесь
с ближайшим провайдером Интернет
услуги.
Подключение опционного
Bluetooth ADAPTER
При подключении Bluetooth ® ADAPTER
(AS-BT100 или AS-BT200) к данному реси-
веру, можно по беспроводной связи про-
слушивать музыку от изделия, оборудован-
ного беспроводной технологией Bluetooth
(мобильный телефон, цифровой музыкаль-
ный плеер, др.).
! Устройство, оборудованное беспроводной
технологией Bluetooth, должно
поддерживать конфигурацию A2DP.
! Pioneer не гарантирует надлежащее
подключение и срабатывание данного
аппарата со всеми устройствами,
оборудованными беспроводной
технологией Bluetooth.
