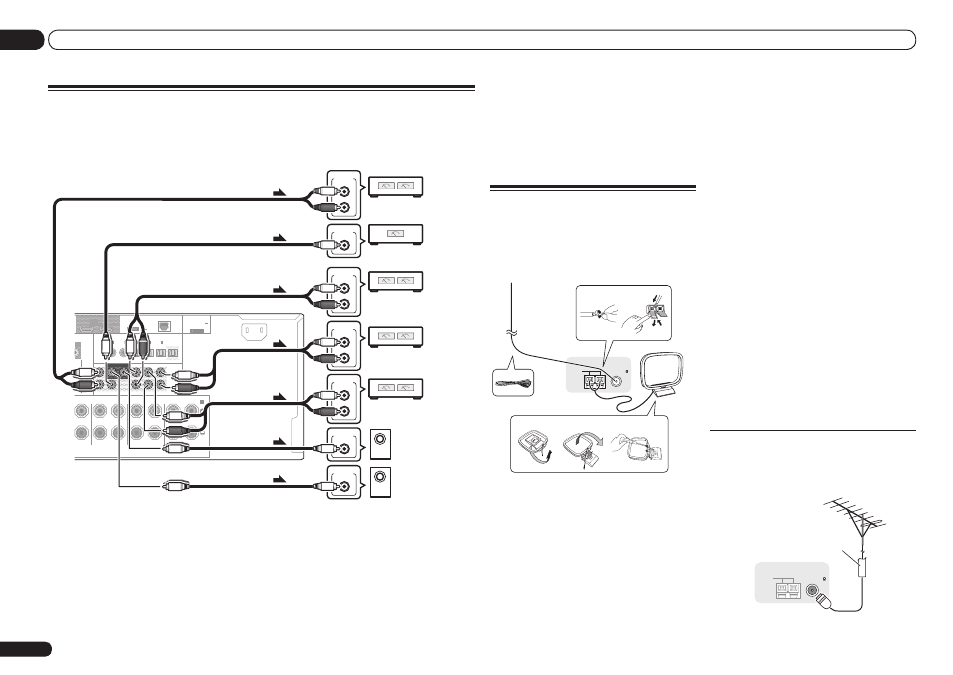

Подключение дополнительных усилителей
Мощности данного ресивера более, чем достаточно для любого домашнего применения, но
имеется возможность подключения дополнительных усилителей к каждому каналу системы
при помощи выходов предварительного усилителя. Для подключения усилителей для
подъема мощности громкоговорителей, выполните подключения, показанные ниже.
L
R
IN
CD
OUT 1
(CONTROL)
OUT 2
PRE OUT
SUBWOOFER
1
2
FRONT
CENTER
SURROUND SURR BACK FH / FW
R
(
CD
)
(
DVD
)
COAXIAL
ASSIGNABLE
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR
)
(
TV/SAT
)
OPTICAL
IN
1
IN
2
IN
3
OUT
(
VIDEO
)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
CENTER
SURROUND
SURROUND BACK
R
L
R
L
R
L
(Single)
(Single)
FRONT HEIGHT / FRONT WIDE /
B
AC IN
VIDEO
UDIO
NITOR
UT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
R
L
ANALOG
INPUT
ANALOG
INPUT
ANALOG
INPUT
R
L
ANALOG
INPUT
Усилитель
переднего канала
Усилитель
центрального
канала (моно)
Усилитель канала
объемного
звучания
Усилитель
переднего верхнего
или переднего
бокового канала
Усилитель заднего
канала объемного
звучания
Активный
низкочастотный
громкоговоритель 1
ANALOG
INPUT
Активный
низкочастотный
громкоговоритель 2
!
Если низкочастотный громкоговоритель не используется, установите настройку передних
громкоговорителей (см.
Настройка громкоговорителей на стр. 75 ) на LARGE.
!
Можно использовать дополнительный усилитель как на выходе предварительного
усилителя заднего канала объемного звучания, так и на отдельном громкоговорителе.
В этом случае подключите усилитель только к левому (SURROUND BACK L (Single))
терминалу.
!
Звук, поступающий через разъемы заднего канала объемного звучания будут зависеть от
его конфигурации, описанной в
Настройка акустической системы на стр. 77 .
!
При наличии двух низкочастотных громковорителей, второй низкочастотный
громкоговоритель можно подключить к терминалу SUBWOOFER 2. Подключение двух
Ru
22
03
Подключение оборудования
низкочастотных громкоговорителей усиливает басовое звучание, позволяя добиться более
мощного воспроизведения звучания. В таком случае оба низкочастотных громкоговорителя
выводят одинаковое звучание.
!
Чтобы было слышно только звучание от предварительных выходов, установите
акустическую систему в положение OFF или просто отсоедините все громкоговорители,
подключенные непосредственно к ресиверу.
Подключение антенн AM/FM
Подключите рамочную антенну АМ и про-
волочную антенну FM, как показано ниже.
Для улучшения приема и качества звуча-
ния, подключите внешние антенны (см.
Подключение внешних антенн на стр. 22 ).
ANTENNA
FM UNBAL 75
AM LOOP
3
1
4
a
b
c
5
2
1 Снимите предохранительные щитки
с контактов антенны AM.
2 Откройте защитные выступы,
вставьте по одному проводу в каждый
разъем до конца, затем отпустите
выступы для фиксации проводов
антенны AM.
3 Прикрепите рамочную антенну AM к
специальной стойке.
Чтобы прикрепить антенну к стойке, ото-
гните стойку в направлении стрелки (
рис.
а), затем закрепите рамочную антенну на
стойке с помощью зажима (
рис. b).
!
Чтобы установить антенну AM на стене
или другой поверхности, сначала
прикрепите стойку к поверхности с
помощью винтов (
рис. c), а затем
закрепите антенну на стойке. Убедитесь в
качестве приема.
4 Установите антенну AM на плоскую
поверхность и в направлении
наилучшего приема.
5 Подключите проволочную антенну
FM к розетке антенны FM.
Чтобы улучшить прием, полностью вытя-
ните проволочную антенну FM и прикре-
пите ее к стене или дверной раме. Не допу-
скайте, чтобы антенна свешивалась или
спутывалась.
Подключение внешних антенн
Для улучшения приема в диапазоне FM,
подключите внешнюю антенну FM к FM
UNBAL 75 W
.
ANTENNA
FM UNBAL 75
AM LOOP
75 Ω коаксиальный
кабель
