Ru 15
03 Подключение оборудования
Подключение
громкоговорителей
Подключение каждого громкоговорителя к
ресиверу предусматривает подключение
к положительному (+) и отрицательному
(–) терминалам. Убедитесь в том, что они
совпадают с терминалами на самих громко-
говорителях.
ПРЕДУПРЕЖДЕНИЕ
! Данные терминалы громкоговорителей
содержат ОПАСНОЕ ДЛЯ ЖИЗНИ
напряжение. Во избежание риска
электрошока при подключении или
отсоединении кабелей громкоговорителей,
перед прикосновением к любым
неизолированным частям, отсоедините
кабель питания.
! Оголенные концы провода
громкоговорителя должны быть
обязательно скручены и вставлены в
терминал громкоговорителя до конца.
В случае прикосновения оголенного
провода громкоговорителя к задней
панели питание в качестве меры
предосторожности может отключиться.
Подключение зачищенным
проводом
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все громкоговорители
надежно установлены. При этом не только
улучшается качество звучания, но и умень-
шается риск повреждения устройства или
получения травмы в результате падения
громкоговорителей, вызванного внешними
воздействиями, например землетрясением.
1 Скрутите оголенные жилы провода.
2 Освободите терминал и вставьте
оголенный провод.
3 Закрутите терминал.
1 2 3
10 mm
Примечание
! О подключении противоположных концов
кабелей громкоговорителей к самим
громкоговорителям см. документацию к
ним.
! Для подключения низкочастотного
громкоговорителя используйте кабель
RCA. Подключение с помощью кабелей
громкоговорителей невозможно.
! При наличии двух низкочастотных
громковорителей, второй низкочастотный
громкоговоритель можно подключить к
терминалу SUBWOOFER 2. Подключение
двух низкочастотных громкоговорителей
усиливает басовое звучание, позволяя
добиться более мощного воспроизведения
звучания. В таком случае оба
низкочастотных громкоговорителя
выводят одинаковое звучание.

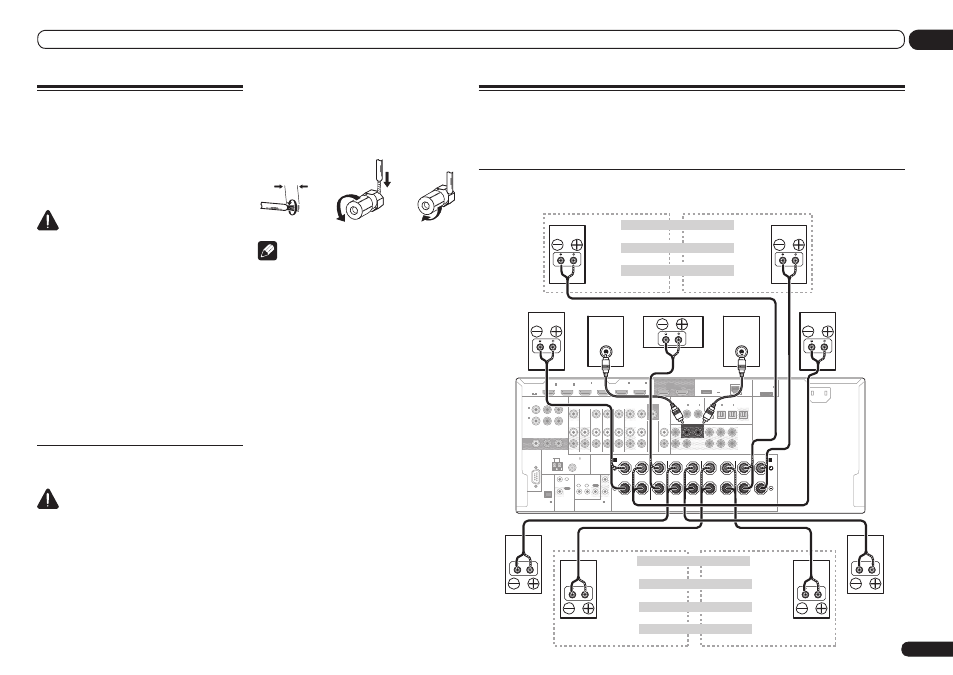

Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите,
что боковые громкоговорители объемного звучания всегда нужно подключать в паре,
однако при желании можно подключить только один задний громкоговоритель объемного
звучания (к терминалу левого заднего громкоговорителя объемного звучания).
Стандартное подключение объемного звучания
RS-232C
ZONE 2
L
R
IN IN IN IN DVR/BDR OUT OUT ZONE 3 OUT TV/SAT VIDEO IN CD DVD
OUT 1
(CONTROL) OUT 2
PRE OUT SUBWOOFER 1 2
COMPONENT VIDEO
Y PB PR
ASSIGNABLE
MONITOR OUT
(DVD) IN 1
(DVR/ BDR)
IN 2
FRONT
CENTER
SURROUND SURR BACK FH / FW
( CD) ( DVD)
COAXIAL ASSIGNABLE ASSIGNABLE
IN 1 IN 2 ( DVR/BDR) ( TV/SAT)
OPTICAL
IN 1 IN 2 IN 3 OUT ( VIDEO)
(OUTPUT 5 V 0.1 A MAX)
ADAPTER PORT
EXTENSION
DC OUTPUT for WIRELESS LAN (10/100) LAN (OUTPUT 5 V 0.6 A MAX)
FRONT CENTER SURROUND SURROUND BACK R L R L R L R L(Single)
(Single)
SPEAKERS FRONT HEIGHT / FRONT WIDE / B A
AC IN
FM UNBAL 75 AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX) CONTROL
IR
OUT
IN
OUT IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR OUT
HDMI BD IN (VIDEO) IN 1 IN 2 IN 4 IN 5 IN 6 (DVD) (DVR/BDR)
ASSIGNABLE 1 6
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Терминалы передних верхних громкоговорителей также могут использоваться
для передних боковых громкоговорителей и громкоговорителей В.
Передние верхние громкоговорители
Передний верхний правый Передний верхний левый
Передние боковые громкоговорители
Передний боковой правый Передний боковой левый
Громкоговорители B
Громкоговоритель B - правый Громкоговоритель B - левый
Передний правый Центральный
Низкочастотный
громкоговоритель 2
Низкочастотный
громкоговоритель 1
Передний левый
Задние терминалы объемного звучания
могут также использоваться для ZONE 2.
Левый
объемного
звучания
5,2-канальная настройка объемного звучания
Не подключены Не подключены
6,2-канальная настройка объемного звучания
Не подключены Задний объемного звучания
7,2-канальная настройка объемного звучания
Правый задний объемного звучания Левый задний объемного звучания
Настройка ZONE 2
ZONE 2 - Правый ZONE 2 - Левый
Правый
объемного
звучания
