Ru 13
03 Подключение оборудования
Выбор системы
громкоговорителей
Данный аппарат позволяет создавать раз-
личные системы объемного звучания в
соответствии с количеством имеющихся
громкоговорителей.
! Обязательно подключите
громкоговорители к передним левому и
правому каналам (L и R).
! Можно также подключить только один из
задних громкоговорителей объемного
звучания (SB) или вообще не подключать
их.
! При наличии двух низкочастотных
громковорителей, второй низкочастотный
громкоговоритель можно подключить к
терминалу SUBWOOFER 2. Подключение
двух низкочастотных громкоговорителей
усиливает басовое звучание, позволяя
добиться более мощного воспроизведения
звучания. В таком случае оба
низкочастотных громкоговорителя
выводят одинаковое звучание.

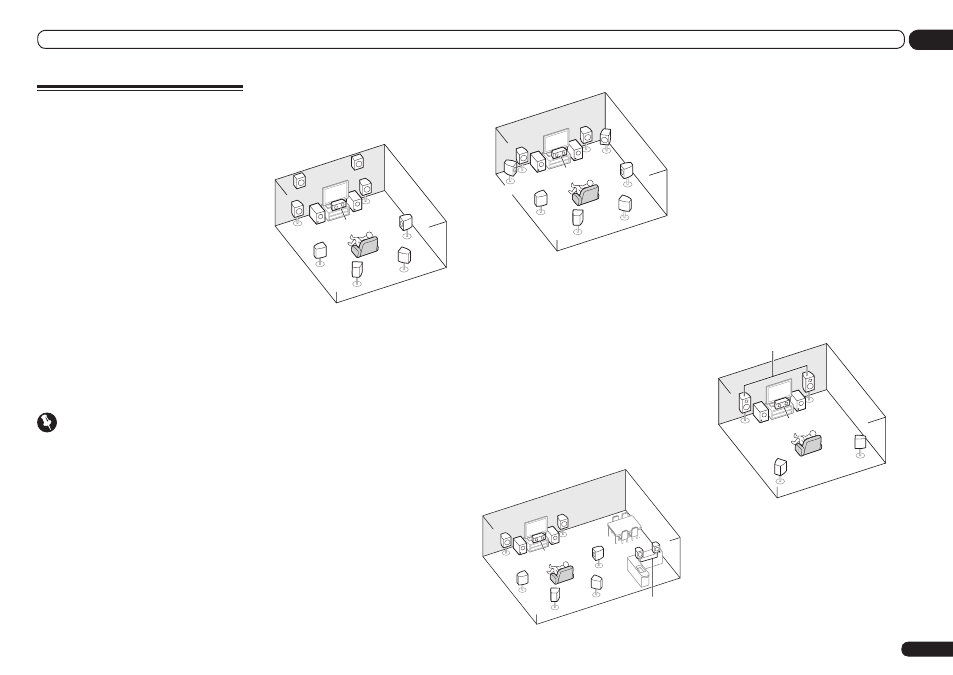

Выберите одну из схем [A] - [E] ниже.
Важное предупреждение
! Настройка Speaker System должна
быть выполнена при использовании
любых подключений, показанных ниже,
за исключением [А] (см. Настройка
акустической системы на стр. 77 ).
! Звучание не выводится одновременно
от передних верхних, передних боковых
громкоговорителей, громкоговорителей
В и задних громкоговорителей
объемного звучания. Воспроизводящие
громкоговорители различаются в
зависимости от входного сигнала или
режима прослушивания.
[A] 7,2-канальная система объемного
звучания (передние верхние)
*Настройка по умолчанию
! Настройка Speaker System: Normal(SB/FH)
SL
L
FHL
SW 2
SW 1
C
R
FHR
SR
SBL
SBR
В 7,2-канальной системе объемного звуча-
ния подключаются левый и правый перед-
ние громкоговорители (L/R), центральный
громкоговоритель (C), левый и правый
передние верхние громкоговорители (FHL/
FHR
), левый и правый громкоговорители
объемного звучания (SL/SR), задние левый и
правый громкоговорители объемного звуча-
ния (SBL/SBR) и низкочастотные громкогово-
рители (SW 1/SW 2).
Невозможно одновременно выводить зву-
чание от передних верхних или передних
боковых громкоговорителей и задних гром-
коговорителей объемного звучания.
Данная система объемного звучания вос-
производит более реалистичное звучание
сверху.
[B] 7,2-канальная система объемного
звучания (передние боковые)
! Настройка Speaker System:
Normal(SB/FW)
FWR
FWL
SL
L
R
SR
SBL
SBR
SW 2
SW 1
C
В данной схеме левый и правый передние
верхние громкоговорители в [A] заменяются
левым и правым передними боковыми гром-
коговорителями (FWL/FWR).
Невозможно одновременно выводить зву-
чание от передних верхних или передних
боковых громкоговорителей и задних гром-
коговорителей объемного звучания.
Данная система объемного звучания вос-
производит более широкое реалистичное
звучание.
[C] 7,2-канальная система
объемного звучания и подключение
Громкоговорителей B
! Настройка Speaker System: Speaker B
SL
L
R
SR
SBL
SBR
L
R
Speaker B
C
SW 1
SW 2
Данные подключения позволяют одно-
временно прослушивать 5,2-канальное
объемное звучание в основной зоне и сте-
реофоническое воспроизведение того же
источника от громкоговорителей В. Те-же
самые подключения также позволяют вос-
производить 7,2- канальное объемное зву-
чание в основной зоне, когда громкоговори-
тели В не используются.
[D] 5,2-канальная система
объемного звучания и подключение
переднего двухполосного усиления
(высококачественное объемное
звучание)
! Настройка Speaker System: Front Bi-Amp
Подключение двухполосного усиления
передних громкоговорителей для высокока-
чественного звучания 5,2-канального объ-
емного звучания.
L
R
SL
SR
Front Bi-Amp
SW 1
SW 2
C
[E] 5,2-канальная система объемного
звучания и подключение ZONE 2 (Multi
Zone)
! Настройка Speaker System: ZONE 2
Данные подключения позволяют одновре-
менно прослушивать 5,2-канальное объем-
ное звучание в основной зоне и стереофо-
ническое воспроизведение на другом ком-
поненте в ZONE 2. (Выбор устройств при-
ема ограничен.)
