Información adicional 15
105
Sp
Espa
ñol

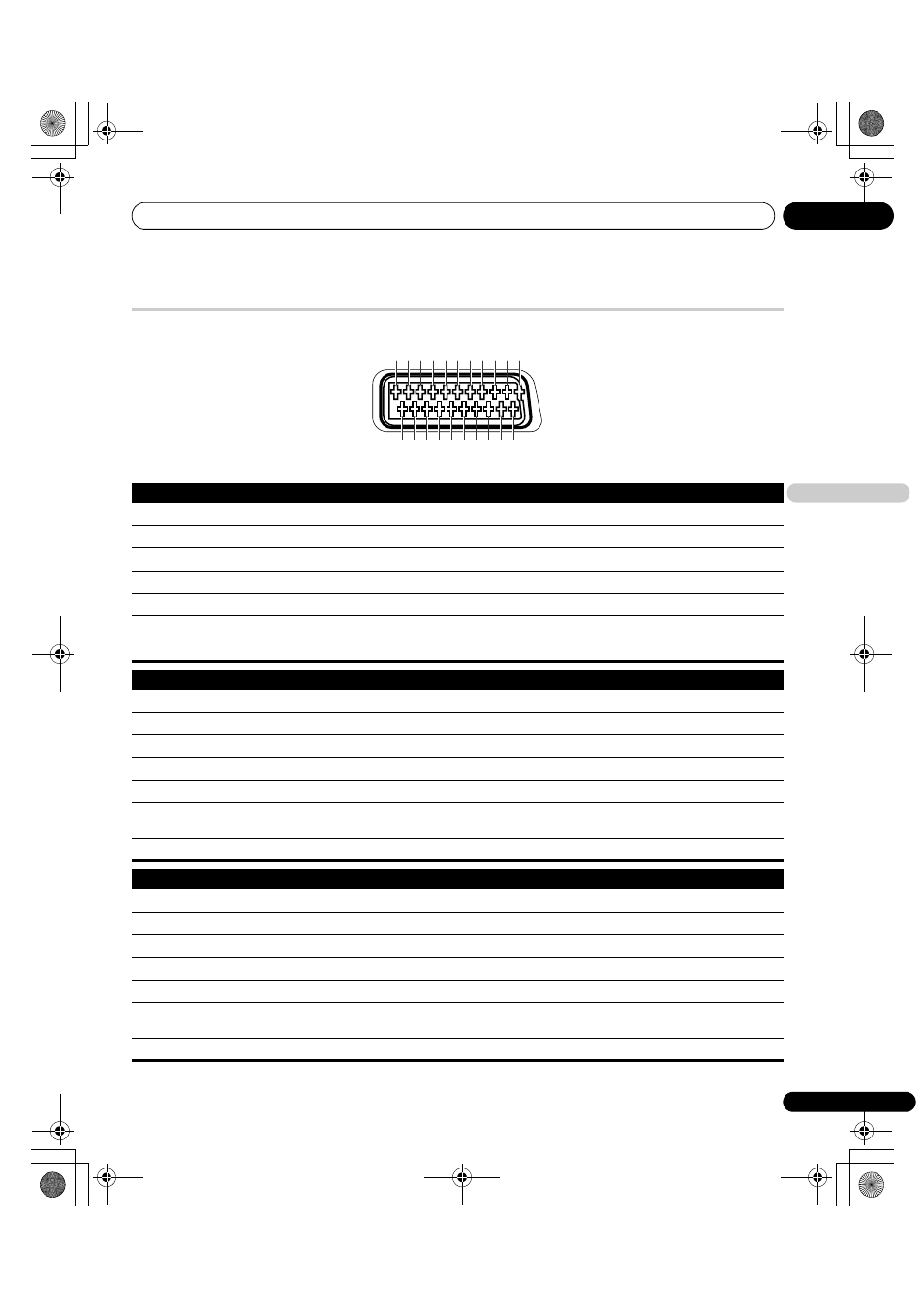

Asignaciones de los contactos SCART
Varios dispositivos de audio y vídeo pueden conectarse a través de los terminales SCART.
SCART (INPUT 1)
1 Salida de audio derecha 2 Entrada de audio derecha 3 Salida de audio izquierda
4 Tierra común para audio 5 Tierra para Azul 6 Entrada de audio izquierda
7 Entrada para Azul 8 Control de audio-vídeo 9 Tierra para Verde
10 No se utiliza 11 Entrada para Verde 12 No se utiliza
13 Tierra para Rojo 14 Tierra para control de Rojo/Verde/Azul 15 Entrada para Rojo
16 Control de Rojo/Verde/Azul 17 Tierra para salida de vídeo 18 Tierra para entrada de vídeo
19 Salida de vídeo 20 Entrada de vídeo 21 Vaina de clavija
SCART (INPUT 2)
1 Salida de audio derecha 2 Entrada de audio derecha 3 Salida de audio izquierda
4 Tierra común para audio 5 Tierra 6 Entrada de audio izquierda
7 No se utiliza 8 Control de audio-vídeo 9 Tierra
10 Control AV link 11 No se utiliza 12 No se utiliza
13 Tierra 14 Tierra 15 Entrada de S-Vídeo de croma
16 No se utiliza 17 Tierra para salida de vídeo 18 Tierra para entrada de vídeo/entrada de
S-Vídeo
19 Salida de vídeo 20 Entrada de vídeo/Entrada de S-Vídeo 21 Vaina de clavija
SCART (INPUT 3)
1 Salida de audio derecha 2 Entrada de audio derecha 3 Salida de audio izquierda
4 Tierra común para audio 5 Tierra para Azul 6 Entrada de audio izquierda
7 Entrada para Azul 8 Control de audio-vídeo 9 Tierra para Verde
10 Control AV link 11 Entrada para Verde 12 No se utiliza
13 Tierra para Rojo 14 Tierra para control de Rojo/Verde/Azul 15 Entrada de S-Vídeo de croma
16 Control de Rojo/Verde/Azul 17 Tierra para salida de vídeo 18 Tierra para entrada de vídeo/entrada de
S-Vídeo
19 Salida de vídeo 20 Entrada de vídeo/Entrada de S-Vídeo 21 Vaina de clavija
1 3 5 7 9 11 13 15 17 19 21
2 4 6 8 10 12 14 16 18 20
