Benaming van de onderdelen
04
13
Du
Nede
rlands

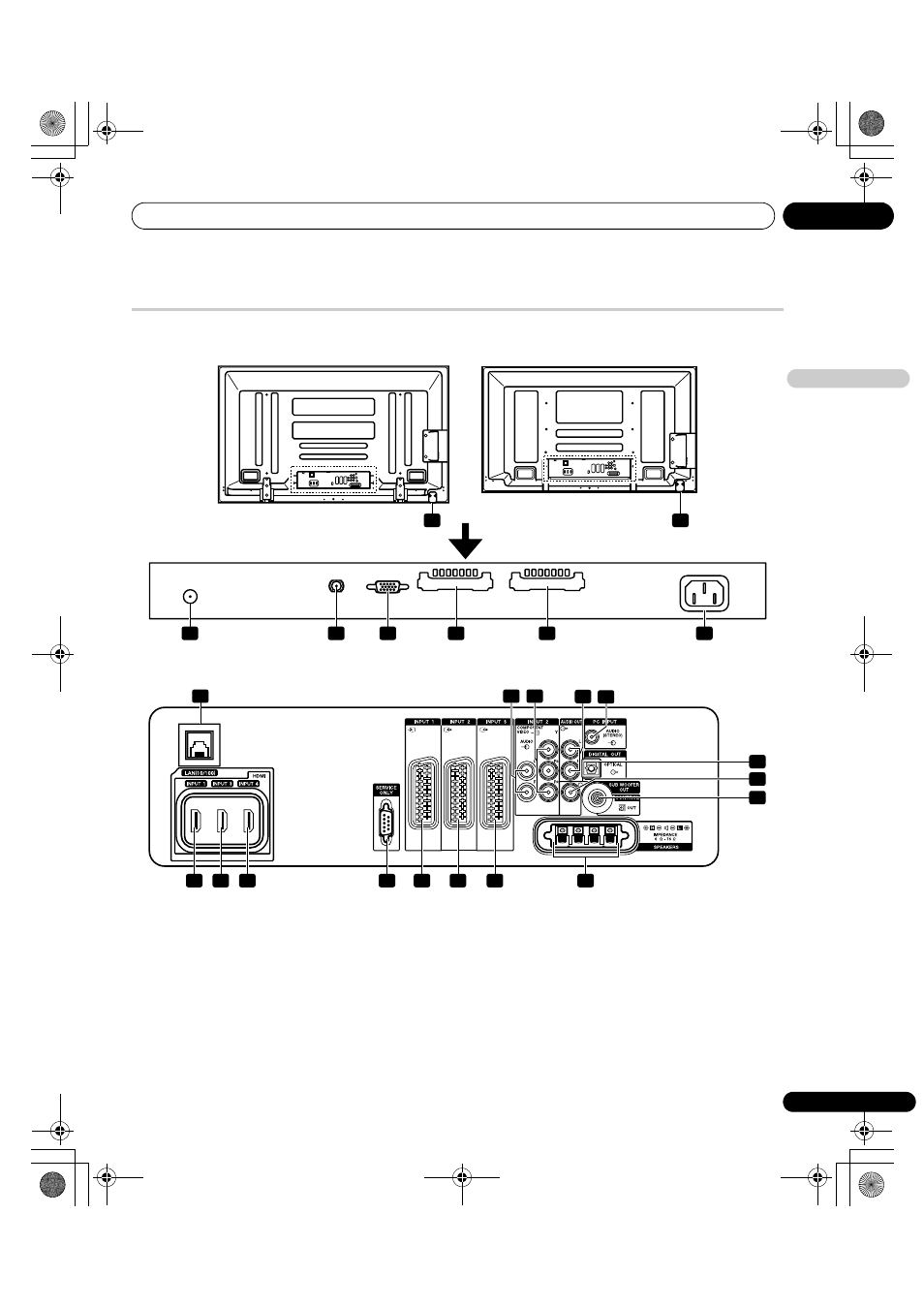

Flat screen TV
(Achter)
1
toets
2
ANT (antenne) ingangsaansluiting
• Via deze aansluiting kan ook stroom worden geleverd
3
SAT (satelliet) ingangsaansluiting
4
PC INPUT aansluiting (Analoog RGB)
5
COMMON INTERFACE 1 sleuf
6
COMMON INTERFACE 2 sleuf
7
AC IN netstroomaansluiting
8
INPUT 1 aansluiting (HDMI)
9
INPUT 3 aansluiting (HDMI)
10 INPUT 4 aansluiting (HDMI)
11 RS-232C aansluiting (wordt in de fabriek gebruikt)
12 INPUT 1 aansluiting (SCART)
13 INPUT 2 aansluiting (SCART)
14 INPUT 3 aansluiting (SCART)
15 Ethernet netwerkaansluiting
16 INPUT 2 aansluitingen (Audio)
17 INPUT 2 aansluitingen (COMPONENT VIDEO: Y, P
B
, P
R
)
18 AUDIO OUT aansluitingen
19 PC INPUT aansluiting (Audio)
20 DIGITAL OUT aansluiting (OPTICAL)
21 SUB WOOFER OUT aansluiting
22 CONTROL OUT aansluiting (ondersteunt SR+)
23 SPEAKERS aansluitingen (rechts/links)
• Verbind geen andere apparatuur met de
luidsprekeraansluitingen dan de gespecificeerde luidsprekers.
• Zorg ervoor dat de draden van de luidsprekerkabels niet
ongeïsoleerd bloot liggen bij de aansluitingen. Ongeïsoleerde
bedrading kan leiden tot kortsluiting en storingen of schade
aan het systeem.
T
W
W
W
T
W
W
W
7
4
5
6
3
2
1
1
19
16
18
20
22
21
8
9
10
11
12
13
14
23
17
15
De aansluitingen op het achterpaneel zijn hetzelfde voor de PDP-LX6090H en de PDP-LX5090H.
* Voor de exacte locaties van de aansluitingen kunt u de
aanduidingen bij het aansluitingencompartiment raadplegen.
(PDP-LX5090H)
(PDP-LX6090H)
Aansluitingen boven
Aansluitingen in het midden
