Nombres de los componentes
04
13
Sp
Espa
ñol

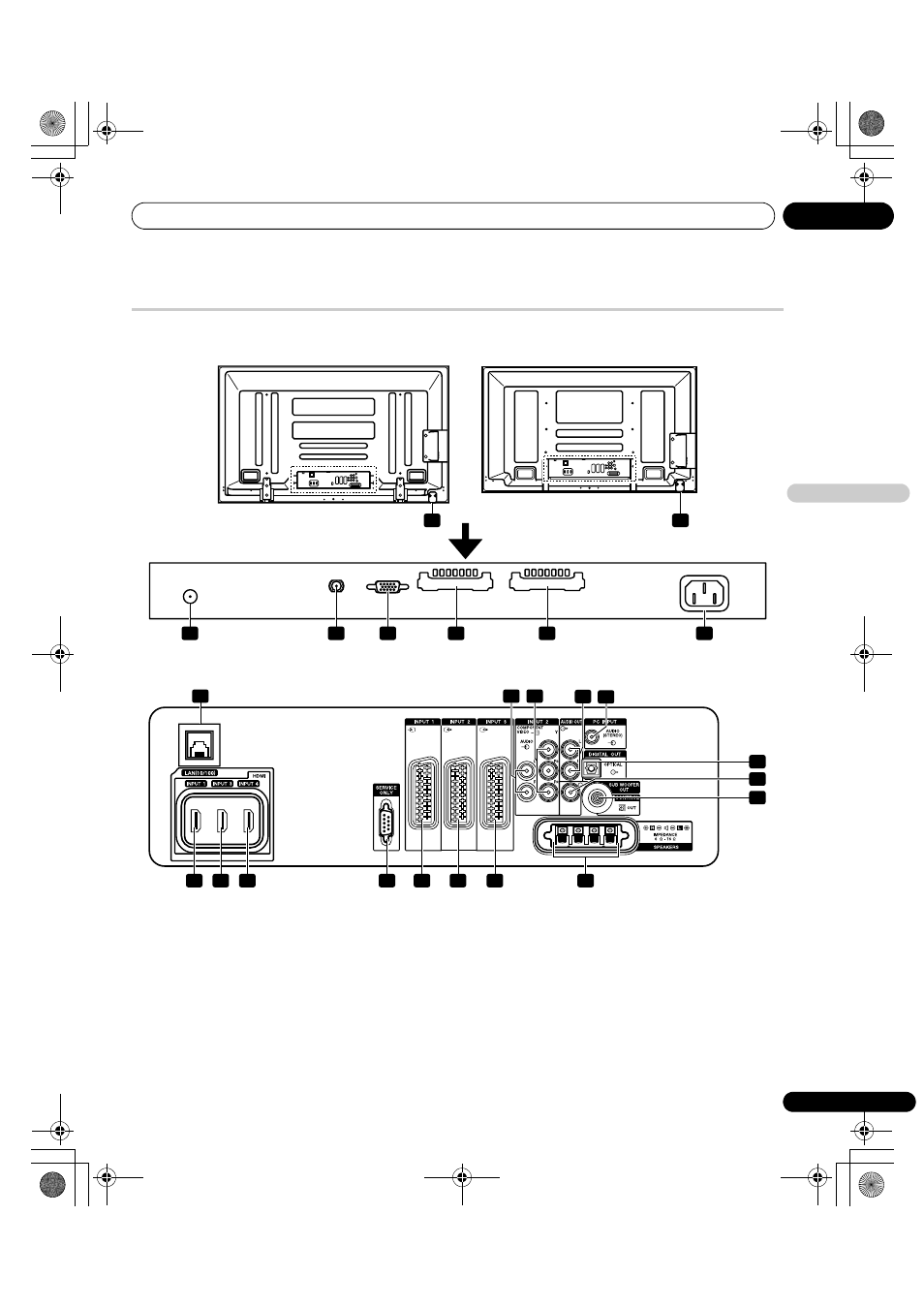

Televisor de pantalla plana
(Parte trasera)
1
Botón
2
Terminal de entrada ANT (antena)
• La alimentación podrá suministrarse a través de este terminal
3
Terminal de entrada SAT (Satélite)
4
Terminal PC INPUT (RGB analógico)
5
Ranura COMMON INTERFACE (Interfaz común)
6
Ranura COMMON INTERFACE 2 (Interfaz común)
7
Terminal AC IN
8
Terminal INPUT 1 (HDMI)
9
Terminal INPUT 3 (HDMI)
10 Terminal INPUT 4 (HDMI)
11 Terminal RS-232C (se utiliza para la configuración de fábrica)
12 Terminal INPUT 1 (SCART)
13 Terminal INPUT 2 (SCART)
14 Terminal INPUT 3 (SCART)
15 Puerto de cable Ethernet
16 Terminales INPUT 2 (Audio)
17 Terminales INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
18 Terminales AUDIO OUT
19 Terminal PC INPUT (Audio)
20 Terminal DIGITAL OUT (OPTICAL)
21 Terminal SUB WOOFER OUT
22 Terminal CONTROL OUT (soporta SR+)
23 Terminales SPEAKERS (derecho/izquierdo)
• No conecte ningún dispositivo a los terminales de altavoces
que no sea un altavoz especificado.
• No deje los hilos de los altavoces desnudos y expuestos en los
terminales. Los hilos expuestos pueden causar un
cortocircuito, que por su vez puede causar un fallo de
funcionamiento o daños del sistema.
T
W
W
W
T
W
W
W
7
4
5
6
3
2
1
1
19
16
18
20
22
21
8
9
10
11
12
13
14
23
17
15
Los terminales en el panel trasero son comunes a los modelos PDP-LX6090H y PDP-LX5090H.
* Para las posiciones exactas de los terminales, refiérase a la hoja de posiciones de
los terminales que se encuentra cerca del compartimiento de los terminales.
(PDP-LX5090H)
(PDP-LX6090H)
Terminales en el banco superior
Terminales en el banco medio
