Nomi delle parti
04
13
It
Ita
lia
no

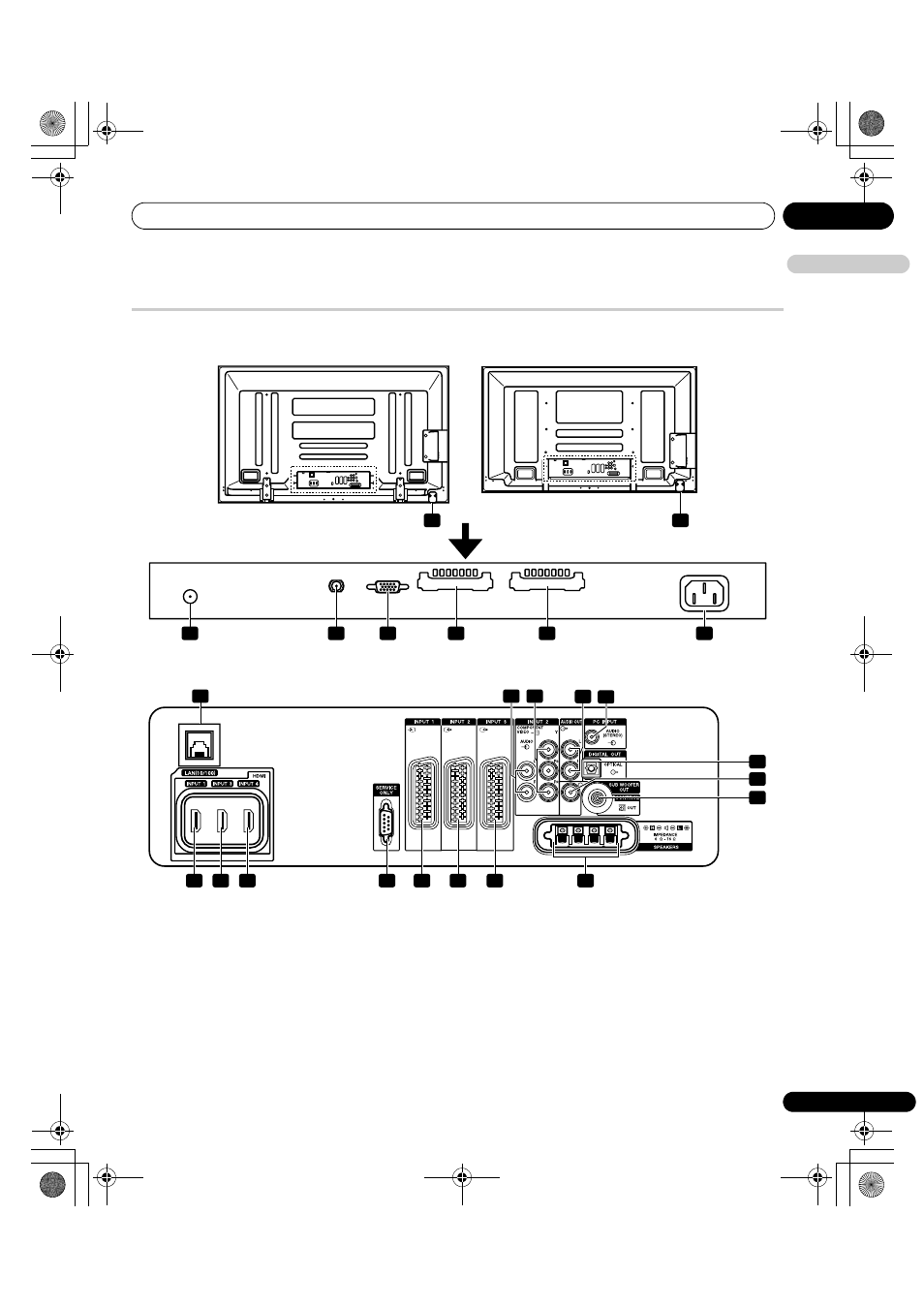

TV flat-screen
(Lato posteriore)
1
Tasto
2
Terminale di ingresso ANT (antenna)
• Attraverso questo terminale è possibile alimentare il sistema
3
Terminale di ingresso SAT (Satellite)
4
Terminale PC INPUT (RGB Analogico)
5
Ingresso COMMON INTERFACE 1
6
Ingresso COMMON INTERFACE 2
7
Terminale AC IN
8
Terminale INPUT 1 (HDMI)
9
Terminale INPUT 3 (HDMI)
10 Terminale INPUT 4 (HDMI)
11 Terminale RS-232C (utilizzato per l’impostazione in fabbrica)
12 Terminale INPUT 1 (SCART)
13 Terminale INPUT 2 (SCART)
14 Terminale INPUT 3 (SCART)
15 Porta cavo Ethernet
16 Terminali INPUT 2 (Audio)
17 Terminali INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
18 Terminali AUDIO OUT
19 Terminale PC INPUT (Audio)
20 Terminale DIGITAL OUT (OPTICAL)
21 Terminale SUB WOOFER OUT
22 Terminale CONTROL OUT (supporta SR+)
23 Terminali SPEAKERS (destra/sinistra)
• Non collegate ai terminali SPEAKERS degli altoparlanti diversi
da quelli specificati.
• Non lasciate i cavi degli altoparlanti scoperti ed esposti in
corrispondenza dei terminali. I cavi esposti possono causare
cortocircuiti e conseguente malfunzionamento o
danneggiamento del sistema.
T
W
W
W
T
W
W
W
7
4
5
6
3
2
1
1
19
16
18
20
22
21
8
9
10
11
12
13
14
23
17
15
I terminali sul pannello posteriore sono comuni per i modelli PDP-LX6090H e al PDP-LX5090H.
* Per l’esatta posizione dei terminali fate riferimento alla scheda della posizione
dei terminali, che si trova vicino al comparto terminali.
(PDP-LX5090H)
(PDP-LX6090H)
Terminali nella parte superiore
Terminali nella parte centrale
