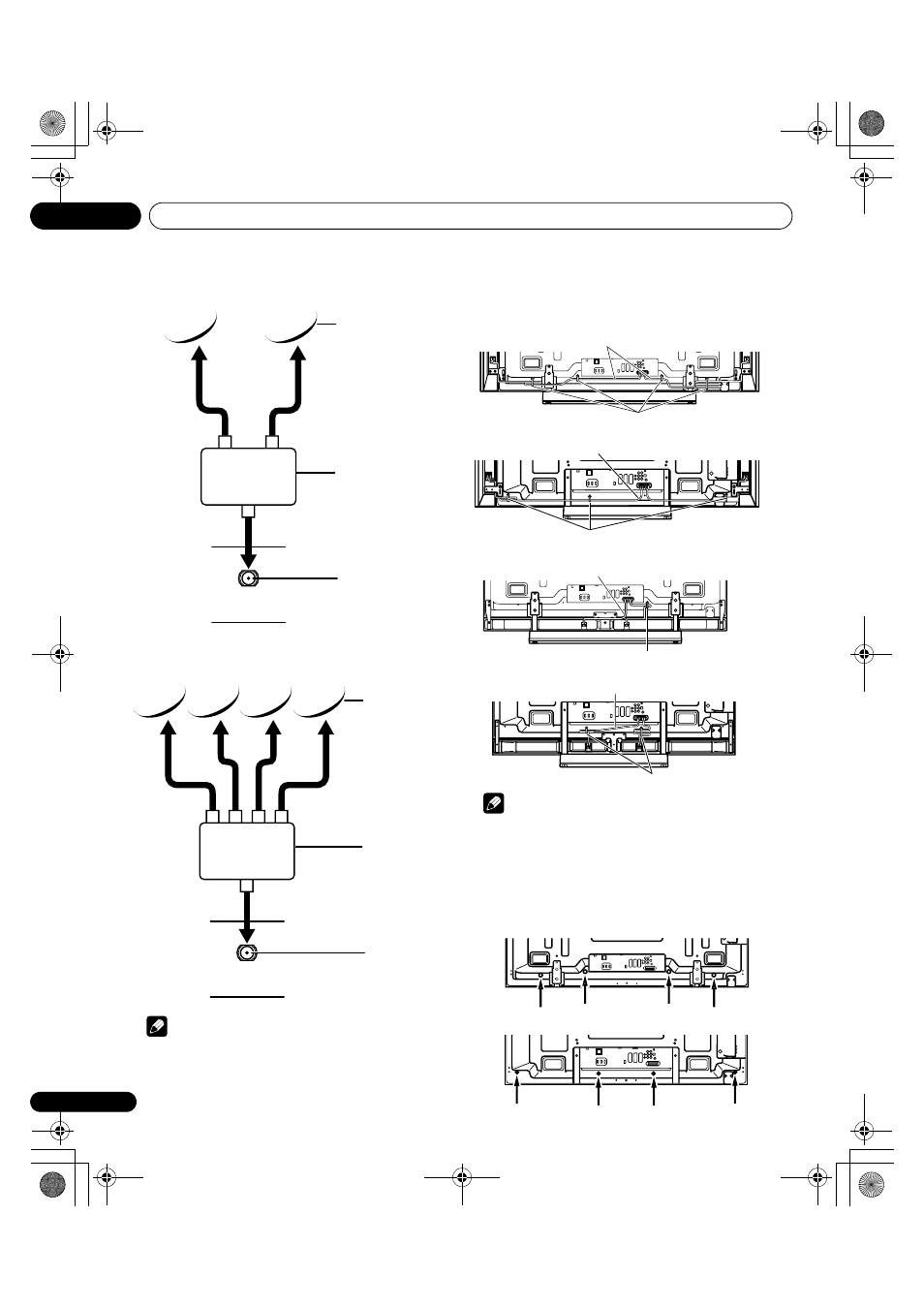

Voorbereiding
05
18
Du
Opmerking
• Maak in geen geval de volgende verbindingen:
– met twee of meer schakelkastjes
– de TV en de antenne met elkaar verbinden via een STB
(Set Top Box)
– Gebruiken van een gemotoriseerde antenne
Leggen van de bedrading
Wanneer de luidspreker aan de flat screen TV is bevestigd:
Opmerking
• Gebruik de meegeleverde kabelklemmen indien nodig.
• Wanneer u de bedrading legt, dient u deze zo samen te
bundelen dat geen van de draden strak komt te staan.
Bevestigen van de kabelklemmen aan het hoofdtoestel
Gebruik indien nodig de kabelklemmen bij het leggen van de bedrading.
Op de afbeeldingen hieronder kunt u zien waar de bijbehorende gaatjes
zich bevinden aan de achterkant van de flat screen TV.
(PDP-LX6090H)
(PDP-LX5090H)
Gebruiken van Tone Burst
SAT (satelliet)
ingangsaansluiting
Satellietantenne
SW (Tone Burst)
Gebruiken van DiSEqC
Satellietantenne
SW (DiSEqC)
Luidsprekerkabel
(Zij-luidspreker)
Kabelklem
(PDP-LX6090H)
T
W
T
W
(PDP-LX5090H)
Luidsprekerkabel
(Zij-luidspreker)
Kabelklem
Luidsprekerkabel
(Onder-luidspreker)
Kabelklem
(PDP-LX6090H)
Luidsprekerkabel
(Onder-luidspreker)
Kabelklem
(PDP-LX5090H)
T
W
T
W
SAT (satelliet)
ingangsaansluiting
