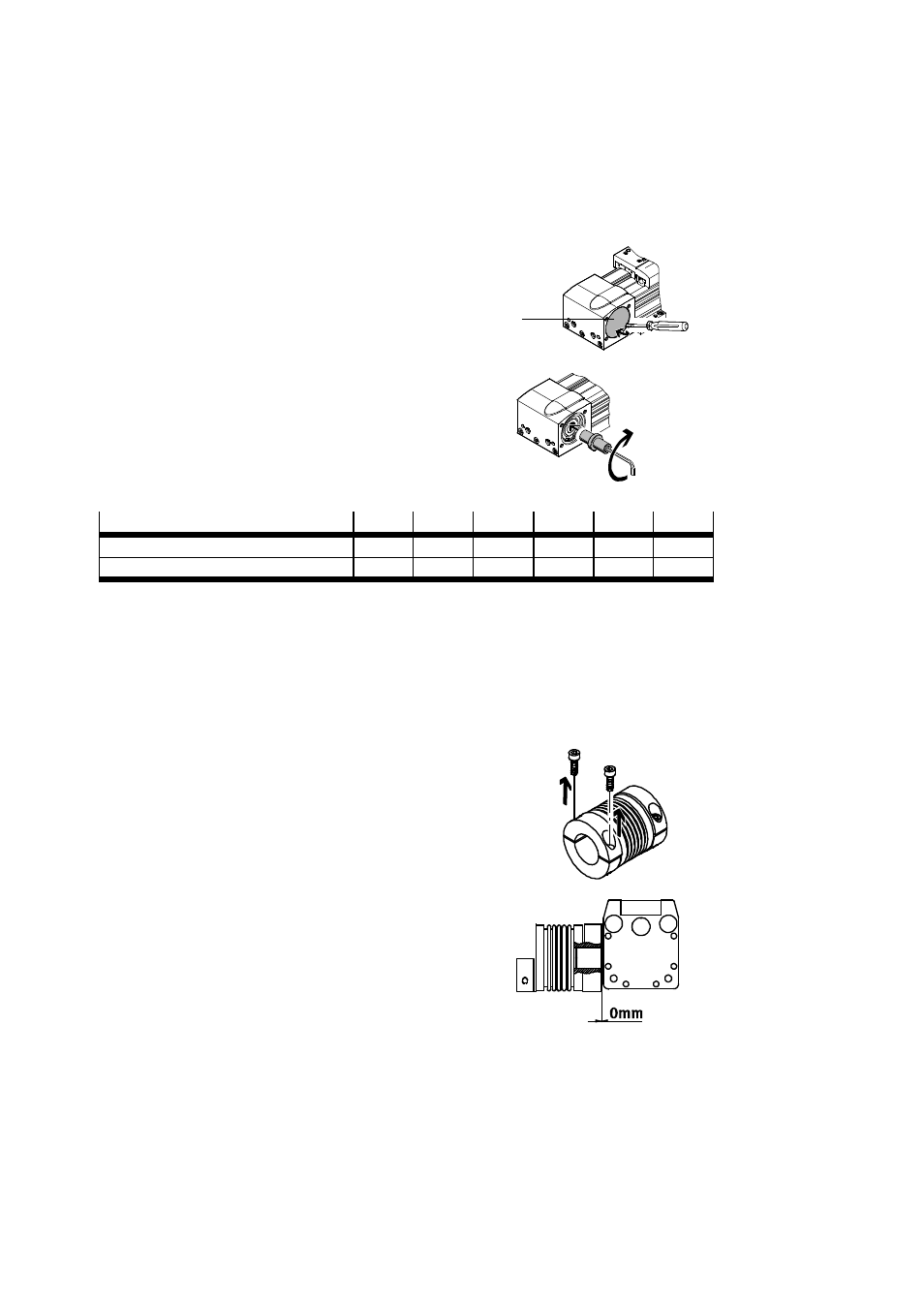

5.1
Подготовка к монтажу
(только для KSK в сочетании с приводами с зубчатым ремнем
EGC/ELGA)
1. Демонтируйте уплотнительную шайбу
8 на нужной стороне
соединения (например, с помощью отвертки).
2. Сдвиньте каретку в конечное положение, в котором затяжка
соединения цапфы вала препятствует вращению полого вала.
Fig. 14
8
3. Задвиньте прилагающуюся цапфу вала до упора в полый вал
EGC/ELGA. Момент затяжки приведен в следующей таблице.
•
Помните о том, что при слишком высоких моментах затяжки
возможна поломка EGC/ELGA.
Fig. 15
Типоразмер
50
70
A-70
80
120
185
Момент затяжки EGC
[Н·м]
1
1,5
–
7
14
60
Момент затяжки ELGA
[Н·м]
–
–
7
8,5
14
–
Tab. 1
Для KSK-185:
•
Сдвиньте прилагающиеся заглушки
4 к трубному зажиму до упора в оба конца соединитель-
ного вала.
5.2
Проведение монтажа (для всех KSK)
•
Выкрутите винты муфты разъемных половин кожуха.
•
Очистите контактные поверхности муфты, цапфы вала и со-
единительного вала.
Они функционируют только при отсутствии частиц масла и
смазки.
Fig. 16
•
Задвиньте муфты, каждую с неразъемной ступицей, до упора
на цапфы валов приводов.
•
Закрутите винты муфты сначала лишь слегка, чтобы зафикси-
ровать муфту.
Fig. 17
