Festo – KSK – 1209c Svenska
23
•

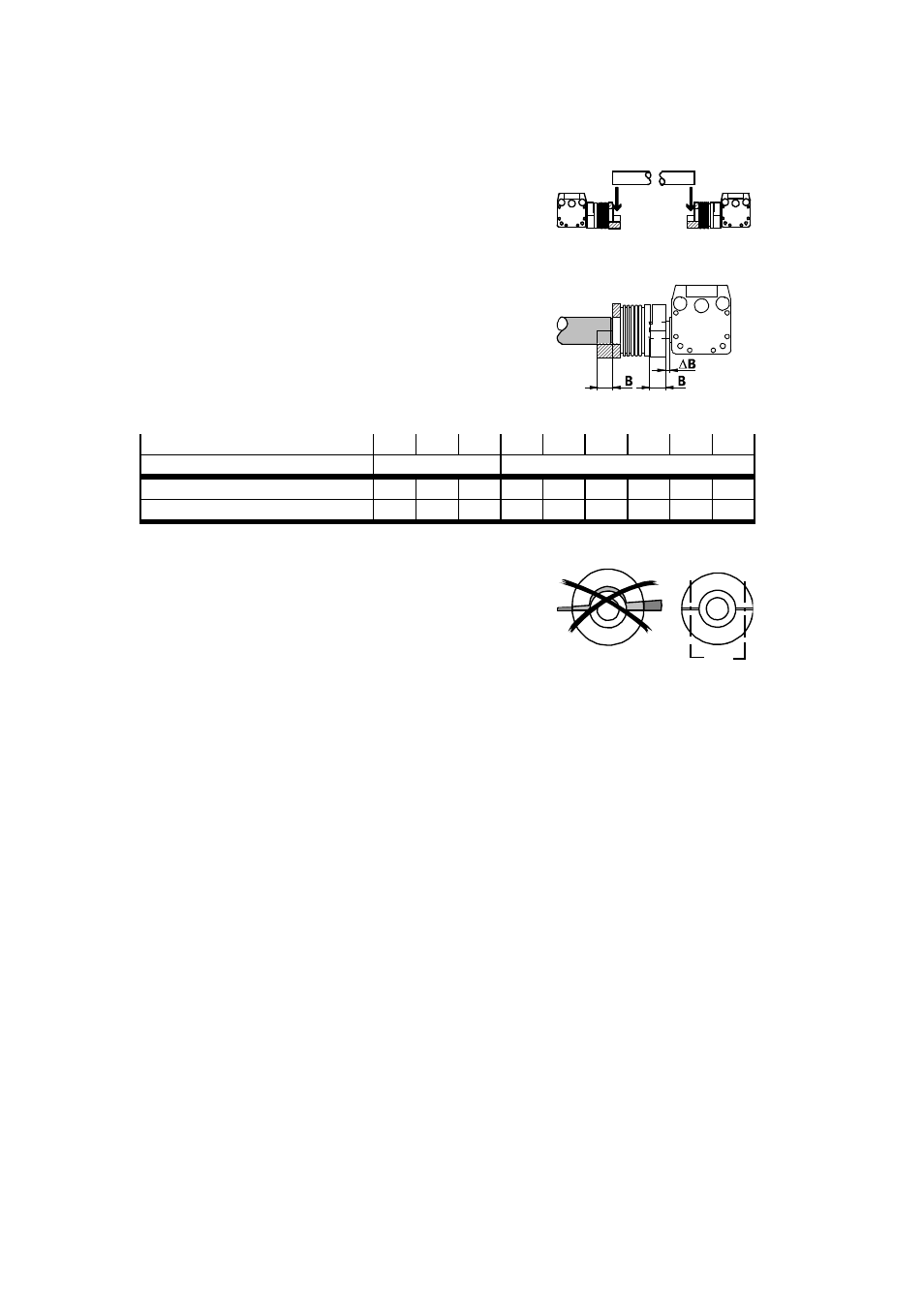

Lägg överföringsaxeln i de öppna kopplingarna.
Fig. 18
•
Håll överföringsaxelns stödytedjup B.
Ett för litet stödytedjup kan kompenseras med en korrigering
(
∆B) genom att kopplingen skjuts från anslaget mot axeln.
Axeltappen måste sticka in i det odelade navet med minst
mått B.
Fig. 19
Storlek
25
40
63
50
70
A-70
80
120
185
Axel
DGE
EGC/ELGA
Minsta stödytedjup B
[mm]
10,2
13,1
21,6
10,2
10,2
13,1
13,1
21,6
26
Åtdragningsmoment M
A
[Nm]
4
8
50
4
4
8
8
50
120
Tab. 2
•
Dra åt de odelade navens kopplingsskruvar med
åtdragningsmomentet M
A
(
Tab. 2).
•
Sätt tillbaka halvskalen, som tidigare demonterats, löst på
respektive plats med hjälp av kopplingsskruvarna.
•
Skjut y-axeln till x-axlarnas slaglängdsmitt.
Fig. 20
M
A
Om sliderna är förskjutna:
•
Skjut båda sliderna till samma axelposition.
På så sätt kan eventuell distorsion åtgärdas.
•
Dra åt det delade navets kopplingsskruvar med åtdragningsmomentet M
A
(
Tab. 2).
Klämkraften ska vara jämnt och symmetriskt fördelad.
