KSK
20
Festo – KSK – 1209c Svenska
•

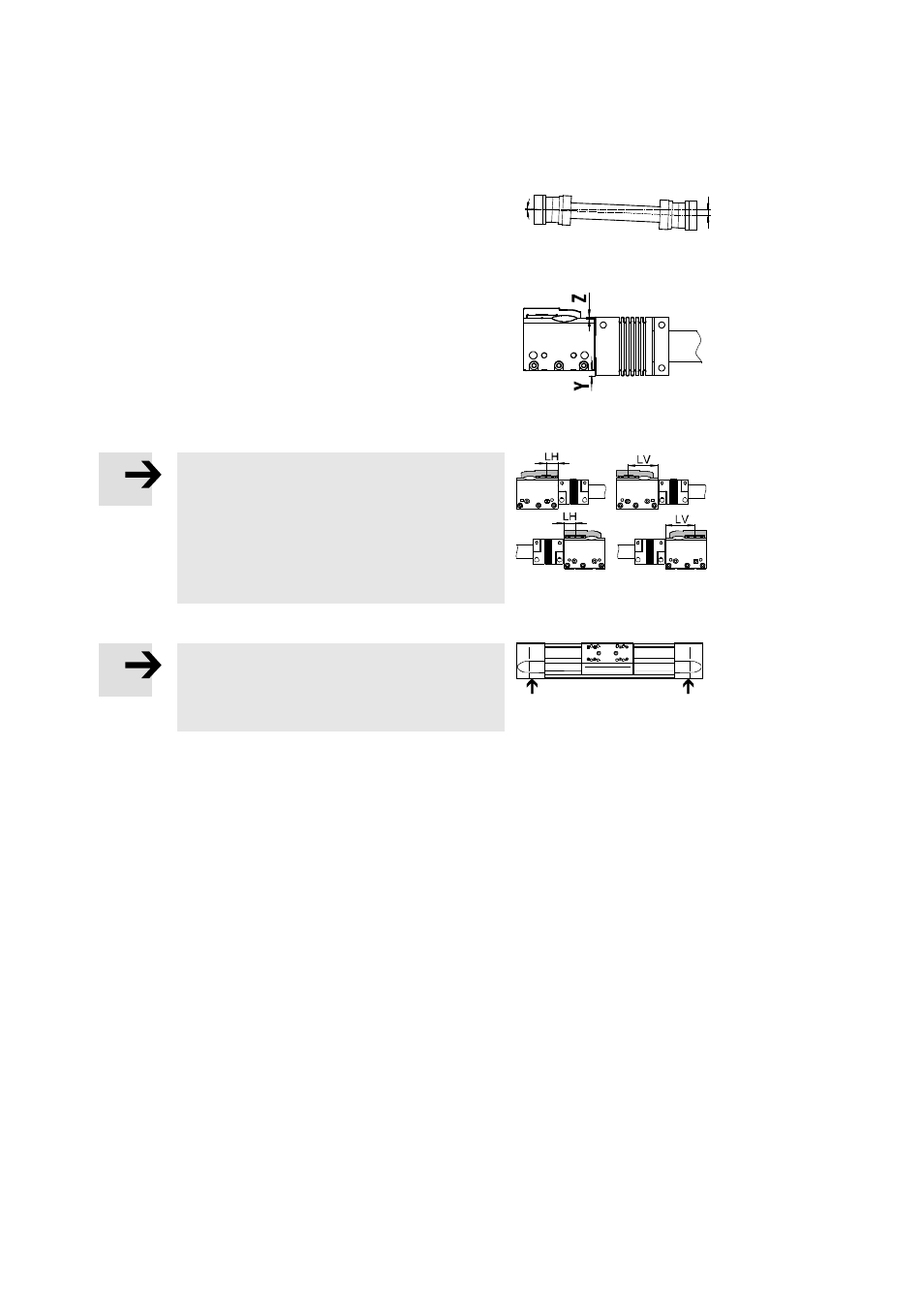

Se till att
den tillåtna radialförskjutningen
∆Kr inte överskrids.
Den högsta tillåtna radialförskjutningen (
∆Kr), som kan
kompenseras genom bälgkopplingarna, blir större ju mindre de
båda axlarnas parallellitetsfel är.
Beroendeförhållandet mellan de båda storheterna beskrivs i
Fig. 22 i kapitlet Diagram.
Fig. 8
ΔK
r
á
•
Jämför kopplingens ytterdiameter med det tillgängliga
monteringsutrymmet.
Kopplingarna kan, beroende på kombinationen av storlek och
längd, nå över kuggremsaxelns profil.
•
Följ anvisningarna för montering och beakta stödavstånden i
bruksanvisningen till axeln.
Fig. 9
Vid EGC:
Information
EGC:s asymmetriska produktgeometri kan leda till
monteringsfel.
•
Beakta de olika avstånden (LH och LV) mellan
styrningsmitten och de främre och bakre
gavelytorna. Anslutning är möjlig på alla fyra
ihåliga axeltappar.
Fig. 10
Med EGC-...-TB-KF-...-
Z med förkortade ihåliga axlar:
Information
•
Observera att en axeltapp av typ
EGC-...-TB-KF-...-Z endast får monteras på
framsidan.
Fig. 11
